Geometria i Profile Rurowe Rowerów Aero

Ten artykuł jest rozszerzeniem sekcji z artykułu: Rowery Aero – Aerodynamika w Rowerach Szosowych

Technologia aerodynamiczna w rowerach szosowych odgrywa kluczową rolę w maksymalizacji wydajności podczas jazdy z dużą prędkością. Współczesne rowery aero są projektowane z myślą o minimalizacji oporu powietrza, co przekłada się na oszczędność energii i wyższe prędkości na trasie. Zastosowanie zaawansowanych profili rurowych oraz precyzyjnie dobranej geometrii ramy umożliwia osiągnięcie kompromisu pomiędzy sztywnością, komfortem a aerodynamiką.

Geometria roweru aero obejmuje nie tylko kąty i długości poszczególnych elementów ramy, ale także kształty przekrojów rur, które mają bezpośredni wpływ na przepływ powietrza wokół roweru. Profile rurowe, takie jak kamtail czy truncated airfoil, są wynikiem wieloletnich badań i testów w tunelach aerodynamicznych, a ich ewolucja od 2020 do 2026 roku znacząco wpłynęła na osiągi rowerów wyścigowych.

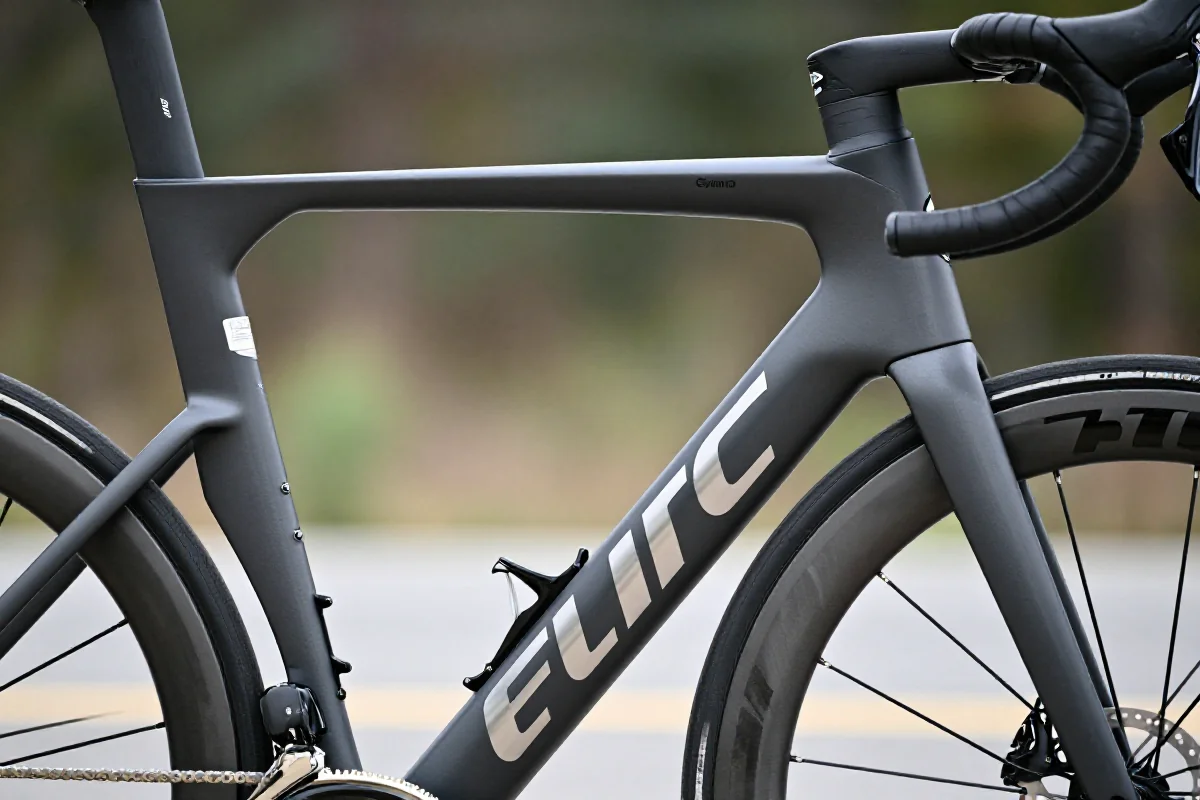

Rowery aero stanowią osobną kategorię wśród rowerów szosowych, wyróżniając się agresywną geometrią, szerokimi przekrojami rur oraz integracją komponentów. Ich konstrukcja jest zoptymalizowana pod kątem wyścigów, jazdy na czas oraz dynamicznej jazdy po asfalcie, gdzie każda sekunda ma znaczenie.

Więcej o tym przeczytasz w: Integracja Komponentów w Rowerach Aero

Typy profili rurowych

Kamtail NACA 0012

Profil kamtail bazuje na klasycznym profilu lotniczym NACA 0012, który został „ucięty” w tylnej części. Tego typu przekrój zachowuje większość właściwości aerodynamicznych pełnego profilu skrzydła, jednocześnie umożliwiając redukcję masy i poprawę sztywności bocznej. Kamtail jest szeroko stosowany w rowerach aero od 2020 roku, a jego popularność wzrosła dzięki korzystnemu stosunkowi oporu do sztywności.

Cechy profilu kamtail NACA 0012:

• Przekrój oparty na profilu NACA 0012 z uciętym ogonem (truncated tail)
• Redukcja oporu powietrza przy zachowaniu sztywności konstrukcyjnej
• Lepsza integracja z komponentami (np. hamulce tarczowe, prowadzenie przewodów)
• Zgodność ze standardami UCI dotyczącymi maksymalnych wymiarów rur

Profile kamtail są stosowane m.in. w modelach takich jak Trek Madone SLR, Specialized Venge czy Giant Propel Advanced SL.

Truncated Airfoil

Truncated airfoil, czyli „ucięty profil skrzydła”, to rozwinięcie koncepcji kamtail, w którym tylna część profilu jest jeszcze bardziej skrócona. Pozwala to na dalszą redukcję masy oraz poprawę właściwości strukturalnych ramy bez znaczącej utraty właściwości aerodynamicznych.

Charakterystyka truncated airfoil:

• Jeszcze krótszy ogon niż w klasycznym kamtail
• Zmniejszenie powierzchni bocznej, co poprawia odporność na boczne podmuchy wiatru
• Umożliwia stosowanie szerszych opon (do 32 mm) bez pogorszenia aerodynamiki
• Ułatwia integrację z nowoczesnymi komponentami (np. zintegrowane kokpity, ukryte zaciski)

Przykłady zastosowania: Cervélo S5, Canyon Aeroad CFR, BMC Timemachine Road.

Typ profilu	Przekrój bazowy	Długość ogona	Opór powietrza	Sztywność boczna	Integracja komponentów
Kamtail NACA 0012	NACA 0012	Średnia	Bardzo niski	Wysoka	Bardzo dobra
Truncated Airfoil	Airfoil (ucięty)	Krótka	Niski	Bardzo wysoka	Najlepsza

Wpływ kształtu na opór powietrza

Kształt profili rurowych bezpośrednio wpływa na współczynnik oporu aerodynamicznego (CdA). Im bardziej opływowy przekrój, tym mniejszy opór powietrza generuje rama podczas jazdy z dużą prędkością. W praktyce różnice w CdA pomiędzy klasyczną ramą a ramą aero mogą sięgać 0,02–0,04, co przekłada się na oszczędność nawet 20–40 W przy prędkości 45 km/h.

Czynniki wpływające na opór powietrza:

• Kształt przekroju rur (kamtail, truncated airfoil, klasyczny okrągły)
• Integracja przewodów i komponentów (wewnętrzne prowadzenie, zintegrowane mostki)
• Szerokość i profil widelca oraz tylnego trójkąta
• Szerokość opon i ich integracja z profilem obręczy

Przykłady modeli i ich wydajności aerodynamicznej (testy tunelowe, prędkość 45 km/h):

Model roweru	Typ profilu	CdA (m²)	Oszczędność mocy vs klasyczny rower (W)
Trek Madone SLR Gen 8	Kamtail NACA 0012	0,215	36
Cervélo S5 2026	Truncated Airfoil	0,210	40
Specialized Tarmac SL8	Kamtail/Truncated	0,218	34
Canyon Ultimate CFR	Klasyczny okrągły	0,235	0

Kompromisy: sztywność vs aero

Projektowanie rowerów aero wymaga znalezienia kompromisu pomiędzy sztywnością ramy, jej masą a właściwościami aerodynamicznymi. Zbyt cienkie i wydłużone profile mogą poprawić przepływ powietrza, ale obniżają sztywność boczną, co negatywnie wpływa na prowadzenie roweru i efektywność przenoszenia mocy.

Kluczowe kompromisy konstrukcyjne:

• Sztywność boczna vs minimalizacja oporu powietrza
• Komfort jazdy (tłumienie drgań) vs sztywność strukturalna
• Waga ramy vs szerokość i wysokość profili rurowych

Porównanie tradycyjnych i nowoczesnych rozwiązań:

Cecha konstrukcyjna	Tradycyjna rama szosowa	Rower aero (2026)
Przekrój rur	Okrągły/aluminiowy	Kamtail/Truncated Airfoil
Sztywność boczna	Średnia	Wysoka
Komfort	Wysoki	Średni
Opór powietrza	Wysoki	Bardzo niski
Waga ramy (kg)	0,9–1,1	1,0–1,3

Nowoczesne rowery aero, takie jak Giant Propel Advanced SL 2026 czy BMC Timemachine Road 01, stosują zaawansowane układy włókien węglowych oraz profile truncated airfoil, aby uzyskać wysoką sztywność przy zachowaniu niskiego oporu powietrza.

Ewolucja kształtów 2020-2026

W latach 2020–2026 geometria i profile rurowe rowerów aero przeszły znaczącą ewolucję. Producenci, korzystając z zaawansowanych symulacji CFD (Computational Fluid Dynamics) oraz testów w tunelach aerodynamicznych, wprowadzili szereg innowacji.

Najważniejsze trendy:

• Przejście od klasycznych profili NACA do bardziej zaawansowanych truncated airfoil
• Zwiększenie szerokości rur dla lepszej integracji z szerszymi oponami (28–32 mm)
• Zintegrowane kokpity i mostki, całkowicie ukryte przewody hamulcowe i przerzutkowe
• Redukcja masy ramy przy zachowaniu wysokiej sztywności i niskiego oporu powietrza
• Wprowadzenie standardów UCI dotyczących maksymalnych wymiarów profili rurowych (np. 8:1 ratio)

Przykłady innowacyjnych rozwiązań:

• Trek Madone SLR Gen 8: IsoFlow – otwarty profil podsiodłowy poprawiający przepływ powietrza i komfort
• Cervélo S5 2026: szerokie, płaskie profile truncated airfoil, integracja z kołami 700c i oponami 30 mm
• Specialized Tarmac SL8: hybrydowe profile kamtail/truncated, zoptymalizowane pod kątem jazdy w grupie

Testy w tunelu aerodynamicznym

Testy w tunelu aerodynamicznym stanowią podstawę weryfikacji i optymalizacji profili rurowych oraz geometrii rowerów aero. Pozwalają na precyzyjny pomiar współczynnika oporu (CdA) oraz identyfikację obszarów wymagających poprawy.

Procedura testowa obejmuje:

1. Montaż roweru w tunelu aerodynamicznym, ustawienie w pozycji jazdy.
2. Pomiar oporu powietrza przy różnych kątach natarcia (yaw angle).
3. Analizę wpływu zmian w geometrii, szerokości opon, pozycji bidonów i innych komponentów.
4. Porównanie wyników z symulacjami CFD i testami terenowymi.
5. Wprowadzenie poprawek konstrukcyjnych i powtórzenie testów.

Case studies:

• Trek Madone SLR Gen 8: testy wykazały, że zastosowanie profilu IsoFlow pozwoliło na redukcję CdA o 0,008 m² w porównaniu do poprzedniej generacji.
• Cervélo S5 2026: optymalizacja truncated airfoil i integracja z nowymi kołami pozwoliły na oszczędność 5 W przy prędkości 45 km/h.
• Specialized Tarmac SL8: testy wykazały, że hybrydowe profile rurowe zapewniają przewagę aerodynamiczną w peletonie.

Efektywność testów tunelowych przekłada się bezpośrednio na projektowanie nowoczesnych rowerów aero, umożliwiając producentom precyzyjne dostosowanie kształtów do realnych warunków wyścigowych.

Geometria i profile rurowe rowerów aero w latach 2020–2026 przeszły dynamiczną ewolucję, której efektem są konstrukcje o wyjątkowo niskim oporze powietrza, wysokiej sztywności i zaawansowanej integracji komponentów. Wybierając rower aero, należy zwrócić uwagę na typ zastosowanego profilu rurowego (kamtail, truncated airfoil), poziom integracji oraz zgodność z najnowszymi trendami technologicznymi. Testy w tunelach aerodynamicznych oraz rozwój symulacji CFD gwarantują, że współczesne rowery wyścigowe oferują przewagę, która może decydować o wyniku rywalizacji. Śledzenie innowacji w zakresie geometrii i profili rurowych pozwala lepiej zrozumieć, jak technologia kształtuje przyszłość kolarstwa szosowego.
