Kalibracja Czujników i Systemu

Ten artykuł jest rozszerzeniem sekcji z artykułu: Aktualizacje Firmware i Oprogramowania

Kalibracja czujników w rowerach elektrycznych stanowi kluczowy element utrzymania prawidłowej pracy systemu wspomagania. Precyzyjne ustawienie parametrów takich jak moment obrotowy, kadencja czy prędkość bezpośrednio wpływa na efektywność działania napędu elektrycznego oraz bezpieczeństwo użytkowania. Współczesne e-bike’i, wyposażone w zaawansowane systemy sterowania, wymagają regularnej kalibracji zarówno po modyfikacjach sprzętowych, jak i w ramach rutynowej konserwacji.

Nieprawidłowo skalibrowane czujniki mogą prowadzić do błędnych wskazań, obniżenia wydajności wspomagania lub nawet uszkodzenia komponentów. Kalibracja pozwala na fine-tuning ustawień, dostosowanie systemu do indywidualnych potrzeb oraz zapewnienie zgodności z aktualnymi normami technicznymi. W 2026 roku producenci, tacy jak Bosch, Shimano czy Brose, oferują zarówno funkcje auto-kalibracji, jak i rozbudowane narzędzia do manualnej konfiguracji parametrów.

Więcej o tym przeczytasz w: Legalne Modyfikacje i Upgrade’y

Kiedy potrzebna kalibracja

Kalibracja czujników i systemu jest zalecana w następujących przypadkach:

• Po wymianie kluczowych komponentów (np. czujnika momentu, kadencji, prędkości, sterownika)
• W przypadku nietypowych wskazań na wyświetlaczu (np. nagłe spadki zasięgu, nieprawidłowa moc wspomagania)
• Po aktualizacji firmware’u lub zmianie ustawień systemowych
• Po dłuższym okresie nieużytkowania roweru elektrycznego
• Gdy pojawiają się błędy systemowe lub komunikaty serwisowe

Regularna kalibracja pozwala utrzymać wysoką precyzję pomiarów i optymalną pracę napędu elektrycznego.

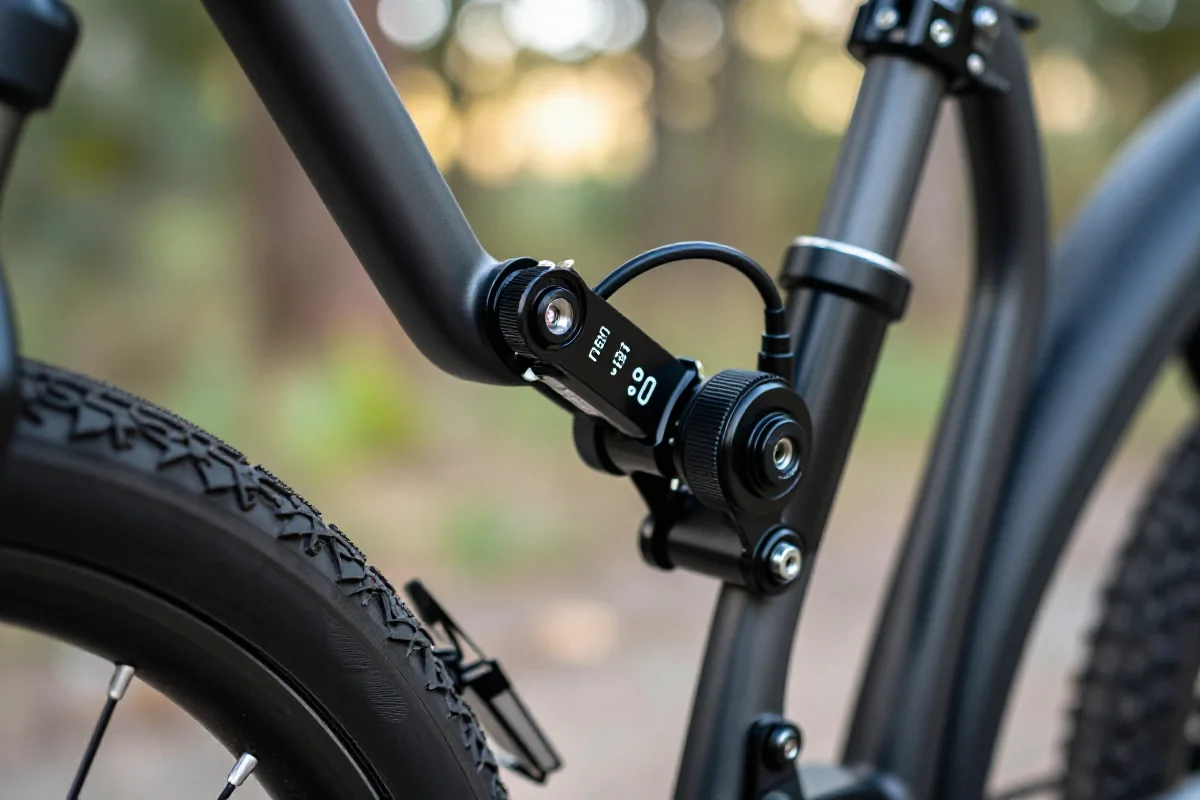

Kalibracja czujnika momentu

Czujnik momentu obrotowego odpowiada za pomiar siły, z jaką użytkownik naciska na pedały, co bezpośrednio przekłada się na poziom wspomagania. Objawy niewłaściwej kalibracji obejmują:

• Opóźnioną lub nadmierną reakcję silnika na nacisk
• Nierównomierne wspomaganie podczas jazdy
• Błędne wskazania mocy na wyświetlaczu

Procedura kalibracji czujnika momentu (przykład dla Shimano STEPS E8000):

1. Ustawić rower na stabilnej powierzchni, bez obciążenia pedałów.
2. Włączyć system i wejść w tryb serwisowy poprzez dedykowaną aplikację lub panel serwisowy.
3. Wybrać opcję „Kalibracja czujnika momentu”.
4. Postępować zgodnie z instrukcjami na ekranie – najczęściej wymagane jest kilkukrotne naciśnięcie i zwolnienie pedałów.
5. Zatwierdzić ustawienia i zrestartować system.

Po zakończeniu kalibracji należy sprawdzić reakcję napędu podczas jazdy testowej.

Kalibracja czujnika kadencji

Czujnik kadencji mierzy liczbę obrotów korby na minutę, co pozwala systemowi dostosować poziom wspomagania do stylu jazdy. Błędy kalibracji mogą skutkować:

• Niewłaściwym doborem trybu wspomagania
• Przerywanym działaniem napędu
• Zaniżonym lub zawyżonym wskazaniem kadencji

Aby sprawdzić skuteczność kalibracji:

• Porównać wskazania kadencji z zewnętrznym miernikiem (np. licznik rowerowy)
• Wykonać jazdę testową na różnych poziomach obciążenia

Typowe błędy i ich wpływ:

• Przesunięcie magnesu na korbie – fałszywe odczyty
• Uszkodzenie przewodów – brak sygnału

Kalibracja polega najczęściej na ustawieniu pozycji magnesu i czujnika oraz synchronizacji z systemem sterującym.

Kalibracja czujnika prędkości

Czujnik prędkości, zwykle oparty na magnesie i sensorze na piaście lub ramie, odpowiada za dokładny pomiar prędkości jazdy. Błędne pomiary mogą objawiać się:

• Zbyt szybkim lub wolnym wyłączaniem wspomagania (np. przy 25 km/h)
• Nieprawidłowym wskazaniem dystansu i prędkości na wyświetlaczu

Kalibrację należy przeprowadzić:

• Po zmianie rozmiaru koła lub opony
• Po wymianie czujnika lub magnesu
• W przypadku rozbieżności pomiarów względem GPS

Procedura kalibracji obejmuje:

1. Ustawienie prawidłowego obwodu koła w systemie (w milimetrach)
2. Sprawdzenie pozycji magnesu względem czujnika
3. Weryfikację działania podczas jazdy testowej

Auto-kalibracja vs manualna

Współczesne systemy oferują dwa główne tryby kalibracji:

Metoda	Zalety	Wady	Przykłady zastosowań
Auto-kalibracja	Szybka, bezobsługowa, minimalizuje błędy	Ograniczona kontrola, nie wykrywa wszystkich problemów	Codzienna eksploatacja, szybka diagnostyka
Manualna	Precyzyjna, umożliwia fine-tuning parametrów	Wymaga wiedzy technicznej, dłuższy czas	Po wymianie komponentów, tuning systemu

Auto-kalibracja sprawdza się w codziennym użytkowaniu, natomiast manualna jest niezbędna przy zaawansowanych modyfikacjach lub nietypowych problemach.

Ustawienia zaawansowane

Zaawansowane oprogramowanie serwisowe (np. Bosch eBike Diagnostic Tool, Shimano E-Tube Project) umożliwia:

• Regulację czułości czujników momentu i kadencji
• Dostosowanie progów aktywacji wspomagania
• Kalibrację indywidualnych parametrów użytkownika (np. masa rowerzysty, styl jazdy)
• Aktualizację firmware’u i reset ustawień fabrycznych

Dostęp do tych opcji wymaga zazwyczaj autoryzowanego serwisu lub specjalistycznych narzędzi diagnostycznych. Fine-tuning pozwala zoptymalizować pracę napędu pod kątem specyficznych warunków eksploatacji.

Troubleshooting problemów z kalibracją

Najczęstsze problemy podczas kalibracji:

• Brak komunikacji z czujnikiem (uszkodzenie przewodów, złącza)
• Błędne wskazania po kalibracji (niewłaściwa procedura, nieprawidłowe ustawienia)
• Komunikaty błędów systemowych (np. „Sensor Error”, „Calibration Failed”)

Rozwiązania:

• Sprawdzenie integralności połączeń i stanu przewodów
• Powtórzenie procedury kalibracji zgodnie z instrukcją producenta
• Aktualizacja oprogramowania sterownika
• Wymiana uszkodzonych komponentów

W przypadku powtarzających się problemów zalecana jest diagnostyka w autoryzowanym serwisie.

Kalibracja po wymianie komponentów

Wymiana kluczowych elementów systemu (np. czujnika momentu, kadencji, prędkości, sterownika) wymaga bezwzględnej kalibracji. Nowe komponenty mogą różnić się charakterystyką sygnału lub wymagać synchronizacji z istniejącym oprogramowaniem.

Wpływ wymiany na kalibrację:

• Zmiana parametrów wyjściowych czujnika
• Potrzeba dostosowania ustawień systemowych
• Ryzyko błędów komunikacji między modułami

Kalibracja po wymianie jest obowiązkowa, aby zapewnić prawidłowe działanie napędu elektrycznego i uniknąć uszkodzenia nowych części.

Podsumowując, prawidłowa kalibracja czujników i systemu w rowerach elektrycznych jest niezbędna dla utrzymania wysokiej wydajności, bezpieczeństwa oraz długowieczności sprzętu. Regularne przeglądy i dostosowanie ustawień do aktualnych warunków eksploatacji pozwalają w pełni wykorzystać potencjał nowoczesnych systemów wspomagania.
