Narzędzia Diagnostyczne i Elektroniczne

Ten artykuł jest rozszerzeniem sekcji z artykułu: Narzędzia i Wyposażenie Serwisowe

Diagnostyka układów elektrycznych w rowerach elektrycznych stała się w 2026 roku nieodzownym elementem profesjonalnej obsługi serwisowej oraz zaawansowanej konserwacji domowej. Złożoność systemów napędowych, integracja zaawansowanej elektroniki oraz rosnąca liczba funkcji sterowanych cyfrowo wymagają stosowania specjalistycznych narzędzi diagnostycznych. Prawidłowa identyfikacja usterek oraz precyzyjna analiza parametrów pracy układów elektrycznych bezpośrednio wpływają na bezpieczeństwo użytkownika, wydajność napędu oraz żywotność kluczowych komponentów, takich jak bateria czy silnik.

Dostępność szerokiego wachlarza narzędzi diagnostycznych – od prostych multimetrów po zaawansowane komputery serwisowe i oprogramowanie do aktualizacji firmware – pozwala zarówno serwisantom, jak i zaawansowanym użytkownikom na skuteczne monitorowanie i naprawę rowerów z napędem elektrycznym. Wybór odpowiednich narzędzi oraz znajomość ich możliwości stanowią fundament efektywnej diagnostyki i konserwacji e-bike.

Więcej o tym przeczytasz w: Koszty Serwisu i Części – Cennik 2026

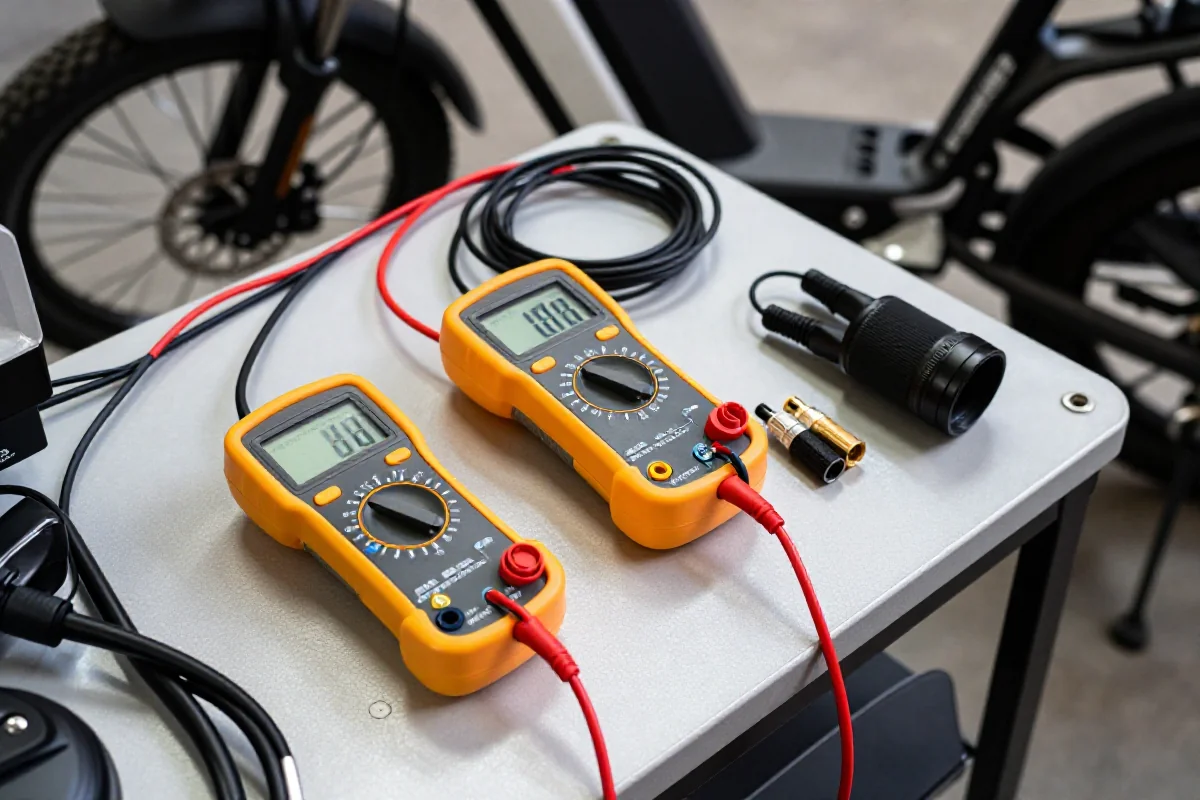

Multimetr do e-bike

Multimetr jest podstawowym narzędziem pomiarowym wykorzystywanym w diagnostyce układów elektrycznych rowerów elektrycznych. Umożliwia wykonywanie kluczowych pomiarów, takich jak:

• Pomiar napięcia (V) na baterii, silniku, sterowniku oraz przewodach zasilających
• Pomiar natężenia prądu (A) w obwodach napędowych i ładowania
• Pomiar rezystancji (Ω) dla sprawdzenia ciągłości przewodów i stanu połączeń

Wybierając multimetr do zastosowań e-bike, należy zwrócić uwagę na:

• Zakres pomiarowy napięcia do minimum 100 V DC (większość baterii e-bike pracuje w zakresie 36–72 V)
• Funkcję pomiaru prądu stałego do 20 A (przydatne przy diagnozie silników i sterowników)
• Automatyczny wybór zakresów oraz funkcje ochrony przed przeciążeniem
• Wytrzymałość obudowy i czytelny wyświetlacz

Przykładowe modele spełniające powyższe kryteria to UNI-T UT61E+ oraz Fluke 117, które oferują wysoką precyzję i niezawodność w warunkach warsztatowych.

Komputery diagnostyczne

Komputery diagnostyczne stanowią zaawansowane narzędzia umożliwiające komunikację z systemami sterującymi e-bike. Pozwalają na odczyt parametrów pracy, identyfikację błędów oraz przeprowadzanie testów funkcjonalnych.

W 2026 roku na rynku dominują modele dedykowane do konkretnych systemów napędowych, takich jak:

Producent systemu	Model komputera diagnostycznego	Funkcje główne	Cena (PLN, 2026)
Bosch	Bosch DiagnosticTool 3.0	Odczyt błędów, aktualizacja firmware, testy	4200–4800
Shimano	STEPS E-Tube Project Pro	Diagnostyka, konfiguracja, kalibracja	3500–4100
Brose	Brose Service Tool 2026	Analiza parametrów, reset błędów, logowanie	3900–4500
Bafang	Bafang BESST Pro	Odczyt danych, aktualizacje, testy komponentów	2200–2800

Korzystanie z komputerów diagnostycznych wymaga podłączenia do portu serwisowego e-bike oraz znajomości procedur diagnostycznych. Narzędzia te umożliwiają m.in. analizę historii błędów, monitorowanie temperatury silnika i baterii oraz testowanie czujników.

Testery baterii

Testery baterii są kluczowe dla oceny stanu akumulatorów litowo-jonowych stosowanych w rowerach elektrycznych. Pozwalają na szybkie i precyzyjne określenie parametrów takich jak:

• Napięcie całkowite i napięcia poszczególnych ogniw
• Pojemność rzeczywista (Ah, Wh)
• Rezystancja wewnętrzna
• Liczba cykli ładowania

Testery do e-bike najczęściej obsługują zakres napięć 24–72 V oraz umożliwiają testy pod obciążeniem. Przykładowe modele to AVIC BT-5000 oraz ZKE EBC-A40L, które oferują funkcje automatycznego raportowania i wykrywania uszkodzonych ogniw.

Wskazówki przy wyborze testera baterii:

• Kompatybilność z typem złącza stosowanym w danym e-bike
• Możliwość testowania pod obciążeniem min. 10 A
• Funkcja zapisu i eksportu wyników testów

Czytniki błędów

Czytniki błędów umożliwiają szybki odczyt kodów usterek generowanych przez sterowniki e-bike. Działają na zasadzie komunikacji z magistralą CAN lub UART, interpretując sygnały diagnostyczne.

Funkcje czytników błędów obejmują:

• Odczyt i kasowanie kodów błędów
• Wyświetlanie opisów usterek (np. błąd czujnika PAS, przegrzanie silnika, awaria kontrolera)
• Monitorowanie parametrów pracy w czasie rzeczywistym

Typowe problemy identyfikowane przez czytniki błędów:

• Przerwy w obwodzie czujnika prędkości
• Uszkodzenia ogniw baterii
• Błędy komunikacji między sterownikiem a wyświetlaczem

Przykładowe modele: Lishui Error Reader, Bosch Error Code Scanner.

Narzędzia do firmware

Aktualizacja i kalibracja firmware w rowerach elektrycznych wymaga dedykowanych narzędzi oraz oprogramowania. Proces ten obejmuje:

1. Podłączenie komputera serwisowego lub interfejsu USB do portu diagnostycznego e-bike.
2. Uruchomienie dedykowanego oprogramowania producenta (np. Bosch DiagnosticTool, Shimano E-Tube Project).
3. Wybór odpowiedniej wersji firmware i przeprowadzenie aktualizacji.
4. Kalibracja czujników i resetowanie parametrów po aktualizacji.

Dostępne narzędzia do firmware:

• Interfejsy USB-CAN (np. Bosch Service Interface)
• Programatory dedykowane (np. Bafang BESST)
• Oprogramowanie producenta z funkcją backupu i przywracania ustawień

Aktualizacje firmware umożliwiają poprawę wydajności, usuwanie błędów oraz wprowadzanie nowych funkcji do systemu napędowego.

Oprogramowanie diagnostyczne

Oprogramowanie diagnostyczne dla e-bike dostępne jest zarówno w formie aplikacji mobilnych, jak i programów na PC. Umożliwia kompleksową analizę parametrów pracy, konfigurację ustawień oraz zarządzanie historią serwisową.

Funkcje oprogramowania diagnostycznego:

• Odczyt i zapis parametrów pracy (napięcie, prąd, temperatura)
• Analiza logów błędów i historii usterek
• Konfiguracja trybów wspomagania oraz limitów prędkości
• Aktualizacja firmware i kalibracja czujników

Przykłady popularnych programów w 2026 roku:

Nazwa oprogramowania	Platforma	Funkcje główne	Kompatybilność
Bosch eBike Connect Pro	PC, Android, iOS	Diagnostyka, konfiguracja, logi	Bosch Performance Line
Shimano E-Tube Project	PC, Android, iOS	Diagnostyka, firmware, kalibracja	Shimano STEPS
Bafang Go+	Android, iOS	Odczyt parametrów, testy, błędy	Bafang M400, M500
Brose Service Suite	PC	Diagnostyka, aktualizacje, logowanie	Brose Drive S Mag

Ograniczenia diagnostyki DIY

Diagnostyka DIY w zakresie e-bike ma swoje ograniczenia wynikające z:

• Braku dostępu do pełnych baz kodów błędów i dokumentacji serwisowej producentów
• Ograniczeń sprzętowych narzędzi uniwersalnych (np. multimetr nie wykryje błędów komunikacji CAN)
• Ryzyka uszkodzenia komponentów podczas nieprawidłowej aktualizacji firmware
• Braku możliwości przeprowadzenia zaawansowanych testów dynamicznych i kalibracji

Wskazane jest korzystanie z profesjonalnej diagnostyki w przypadku:

• Złożonych usterek sterownika lub silnika
• Problemów z komunikacją między modułami elektronicznymi
• Konieczności aktualizacji firmware lub resetowania parametrów fabrycznych

Niektóre operacje, takie jak wymiana ogniw baterii czy naprawa sterowników, wymagają specjalistycznej wiedzy i narzędzi niedostępnych dla użytkownika końcowego.

Koszty 2026

Koszty narzędzi diagnostycznych oraz usług serwisowych w 2026 roku kształtują się następująco:

Narzędzie/Usługa	Przedział cenowy (PLN, 2026)
Multimetr warsztatowy	250–900
Komputer diagnostyczny	2200–4800
Tester baterii	600–2200
Czytnik błędów	350–1100
Interfejs do firmware	700–1800
Oprogramowanie diagnostyczne	0–1200 (często wliczone w cenę narzędzia)
Usługa profesjonalnej diagnostyki (1h)	180–350
Aktualizacja firmware (serwis)	120–300

Inwestycja w narzędzia DIY opłaca się przy częstym serwisowaniu kilku e-bike’ów lub prowadzeniu warsztatu. Dla użytkowników indywidualnych, korzystanie z usług profesjonalnych jest często bardziej ekonomiczne przy sporadycznych naprawach.

Efektywna diagnostyka e-bike wymaga połączenia odpowiednich narzędzi, wiedzy oraz dostępu do dokumentacji technicznej. Prawidłowo przeprowadzona analiza pozwala na szybkie usunięcie usterek, optymalizację parametrów pracy oraz wydłużenie żywotności kluczowych komponentów roweru elektrycznego. Inwestycja w nowoczesne narzędzia diagnostyczne oraz rozwijanie kompetencji serwisowych stanowią podstawę bezpiecznej i efektywnej eksploatacji e-bike w 2026 roku.
