Jak przewlec linki przez ramę

Ten artykuł jest rozszerzeniem sekcji z artykułu: Wymiana linek i pancerzy przerzutek

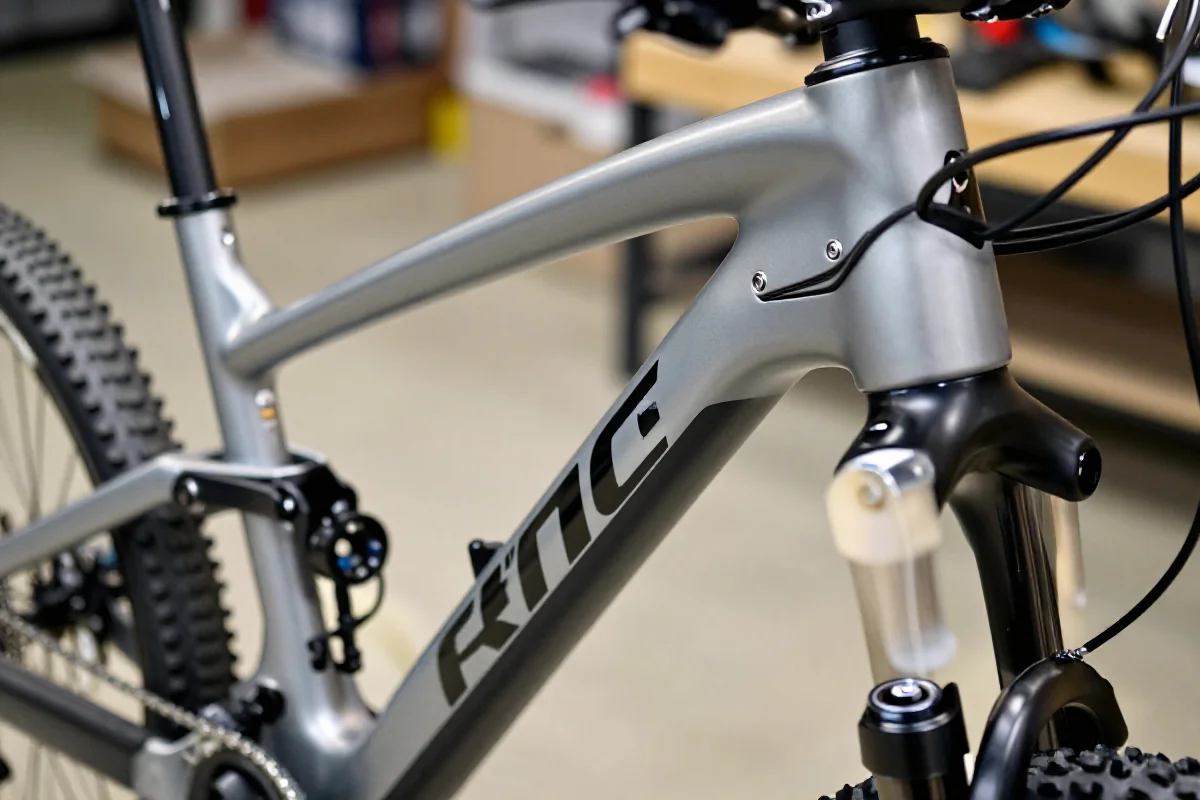

Poprawne przewlekanie linek przez ramę roweru górskiego ma kluczowe znaczenie dla niezawodności działania napędu i hamulców. Współczesne konstrukcje MTB, zwłaszcza od 2020 roku, coraz częściej wykorzystują wewnętrzne prowadzenie linek, co poprawia estetykę i zabezpiecza przewody przed zabrudzeniem, ale jednocześnie komplikuje proces serwisowy. Nieprawidłowe poprowadzenie linek może prowadzić do zwiększonego tarcia, szybszego zużycia komponentów oraz nieprecyzyjnej pracy przerzutek lub hamulców hydraulicznych.

Problemy związane z niewłaściwym prowadzeniem linek obejmują m.in. trudności w zmianie przełożeń, hałas wynikający z ocierania się pancerzy o wnętrze ramy oraz ryzyko uszkodzenia przewodów podczas jazdy w trudnym terenie. Dlatego prawidłowe przewleczenie linek przez ramę wymaga odpowiednich narzędzi, precyzji i znajomości specyfiki danego modelu roweru.

Przygotowania

Przed przystąpieniem do przewlekania linek przez ramę MTB należy odpowiednio przygotować stanowisko pracy oraz zgromadzić niezbędne narzędzia i materiały.

Narzędzia potrzebne do pracy

• Wkładka do pancerzy (przewlekacz magnetyczny lub przewód prowadzący)
• Nowe linki stalowe oraz pancerze (np. Shimano SP41, Jagwire LEX-SL)
• Zestaw narzędzi rowerowych (klucze imbusowe, szczypce do linek, obcinaczki do pancerzy)
• Smar do linek (np. teflonowy)
• Rękawiczki ochronne

Sytuacja wyjściowa

1. Ocena stanu linek i pancerzy:

• Sprawdzenie, czy linki są postrzępione, skorodowane lub mają zwiększone tarcie.
• Kontrola pancerzy pod kątem pęknięć, zgnieceń i zabrudzeń.

1. Zabezpieczenie roweru:

• Ustawienie roweru na stojaku serwisowym.
• Ochrona lakieru ramy w miejscach styku narzędzi taśmą maskującą.
• Demontaż kół dla łatwiejszego dostępu do otworów prowadzenia linek.

Krok po kroku

1. Demontaż starych linek

1. Odkręcić śruby mocujące linki w przerzutkach i zaciskach hamulcowych.
2. Zdjąć końcówki linek i pancerzy z manetek (np. Shimano XT M8100, SRAM GX Eagle).
3. Ostrożnie wyciągnąć stare linki i pancerze z ramy, unikając uszkodzenia otworów prowadzenia.
4. Usunąć ewentualne pozostałości smaru i zabrudzenia z wnętrza ramy.

2. Znalezienie odpowiedniej ścieżki

• Zlokalizować otwory wejściowe i wyjściowe w ramie (najczęściej przy główce ramy i w okolicach mufy suportowej lub tylnego trójkąta).
• W przypadku ram z wewnętrznymi prowadnicami (np. systemy Guiding Tube, Internal Routing), wykorzystać fabryczne przewody prowadzące.
• Jeśli rama nie posiada prowadnic, zastosować wkładkę do pancerzy:
• Wprowadzić przewlekacz magnetyczny przez otwór wejściowy i wyprowadzić przez otwór wyjściowy.
• Przymocować nową linkę lub pancerz do przewlekacza i delikatnie przeciągnąć przez ramę.

3. Przewlekanie nowych linek

1. Przyciąć nowe pancerze do odpowiedniej długości, uwzględniając promienie skrętu kierownicy i ruch zawieszenia.
2. Nałożyć końcówki pancerzy (ferrule) zgodnie ze standardem producenta.
3. Przewlec linkę stalową przez manetkę, a następnie przez pancerz i otwory w ramie.
4. Upewnić się, że linka nie jest skręcona ani zagięta wewnątrz ramy.
5. W przypadku przewodów hydraulicznych (np. Shimano SM-BH90, SRAM Stealth-a-majig), stosować dedykowane narzędzia do przewlekania i odpowietrzania.

Finalizacja

1. Montaż do manetek i zacisków

• Zamocować końcówki linek w manetkach i zaciskach zgodnie z instrukcją producenta.
• Dokręcić śruby mocujące z momentem zalecanym przez producenta (np. 4-6 Nm dla Shimano XT M8100).
• Sprawdzić, czy pancerze są stabilnie osadzone w gniazdach ramy i manetek.

2. Sprawdzanie działania

1. Przeprowadzić test pracy przerzutek i hamulców:

• Sprawdzić płynność zmiany przełożeń na całym zakresie kasety (np. 10-51T dla 1×12).
• Upewnić się, że hamulce hydrauliczne nie mają luzów i nie przeciekają.

1. Skorygować napięcie linek i ewentualnie wyregulować baryłki regulacyjne.
2. Wykonać jazdę próbną w celu potwierdzenia poprawności działania.

Podsumowanie

Prawidłowe przewlekanie linek przez ramę MTB wymaga precyzji, odpowiednich narzędzi oraz znajomości konstrukcji ramy. Kluczowe znaczenie ma stosowanie wysokiej jakości linek i pancerzy, unikanie ostrych zagięć oraz zabezpieczenie przewodów przed zabrudzeniem. Regularna kontrola i wymiana linek oraz pancerzy znacząco wydłuża żywotność napędu i poprawia komfort jazdy w trudnym terenie.

FAQ

Jakie są najczęstsze problemy przy przewlekaniu linek?

• Zablokowanie linki wewnątrz ramy z powodu braku prowadnic.
• Splątanie lub zagięcie linki podczas przewlekania.
• Uszkodzenie otworów prowadzenia lub lakieru ramy.
• Niewłaściwa długość pancerzy powodująca ograniczenie ruchu kierownicy.

Ile czasu powinienem poświęcić na tę czynność?

• Przewlekanie linek przez ramę z wewnętrznym prowadzeniem zajmuje zwykle 45–90 minut w zależności od konstrukcji ramy i doświadczenia serwisanta. W przypadku ram z fabrycznymi prowadnicami czas ten może być krótszy, natomiast przy braku prowadnic lub konieczności odpowietrzania przewodów hydraulicznych czas pracy się wydłuża.
