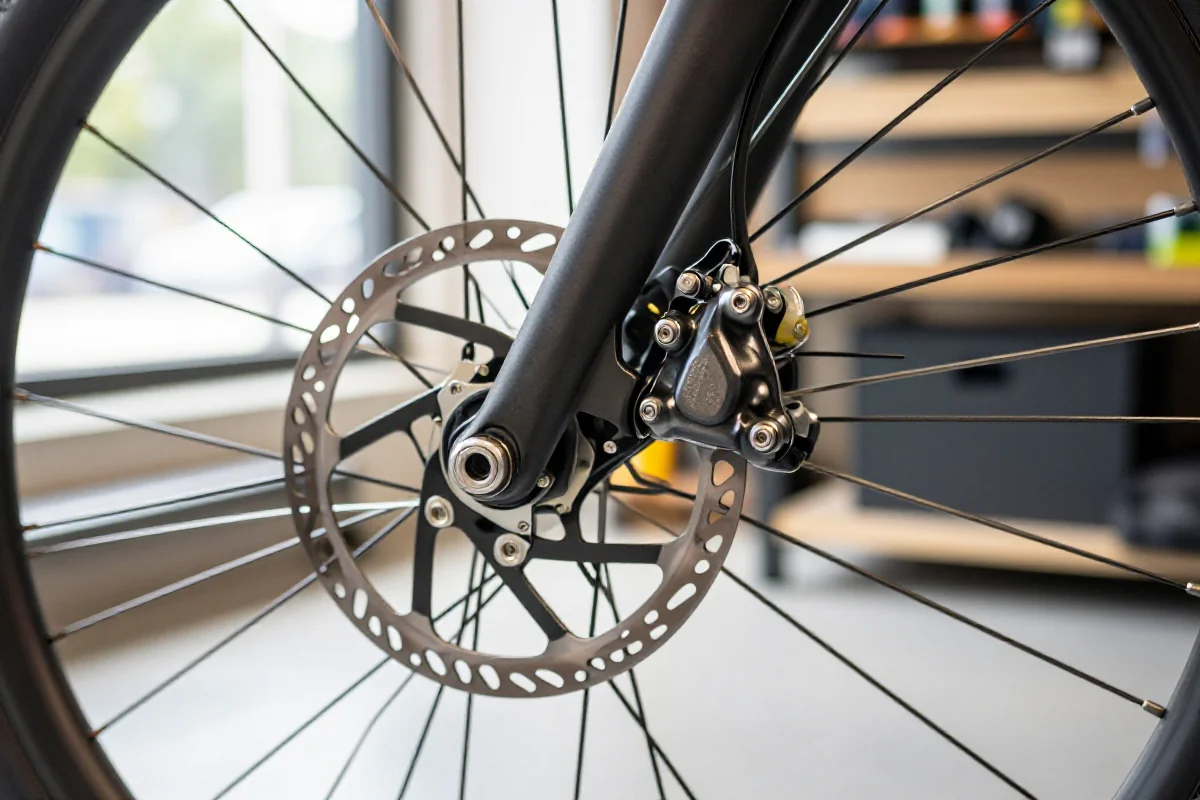

Regulacja mechanicznych hamulców tarczowych

Ten artykuł jest rozszerzeniem sekcji z artykułu: Serwis hamulców tarczowych mechanicznych i hydraulicznych

Mechaniczne hamulce tarczowe, sterowane linką, są powszechnie stosowane w rowerach miejskich, trekkingowych oraz rowerach transportowych. Ich prawidłowa regulacja bezpośrednio wpływa na skuteczność hamowania, bezpieczeństwo użytkownika oraz komfort codziennej jazdy. Niewłaściwie wyregulowane hamulce mogą prowadzić do nadmiernego tarcia tarczy, nierównomiernego zużycia klocków lub wydłużenia drogi hamowania.

Regularna konserwacja i precyzyjna regulacja mechanicznych hamulców tarczowych są niezbędne, zwłaszcza w warunkach miejskich, gdzie częste zatrzymywanie się i ruszanie wymaga niezawodnego działania układu hamulcowego. Poniższa instrukcja obejmuje wszystkie kluczowe etapy: centrowanie zacisku, regulację klocków, naciąg linki, eliminację tarcia tarczy oraz test po zakończonej regulacji.

Więcej o tym przeczytasz w: Podstawy obsługi hamulców hydraulicznych

Centrowanie zacisku hamulcowego

Centrowanie zacisku hamulcowego jest kluczowe dla równomiernego docisku klocków do tarczy i minimalizacji oporów toczenia. Niewłaściwie ustawiony zacisk może powodować ocieranie klocków o tarczę lub nierównomierne zużycie elementów ciernych.

Kroki do centrowania zacisku:

1. Zdejmij koło, aby uzyskać pełny dostęp do zacisku hamulcowego.
2. Poluzuj śruby mocujące zacisk do ramy lub widelca (najczęściej klucz imbusowy 5 mm).
3. Załóż koło z powrotem, upewniając się, że tarcza jest prawidłowo osadzona w zacisku.
4. Dociśnij klamkę hamulca, aby klocki równomiernie przylegały do tarczy.
5. Trzymając klamkę zaciśniętą, dokręć śruby mocujące zacisk z odpowiednim momentem (zwykle 6–8 Nm, zgodnie ze specyfikacją producenta).
6. Zwolnij klamkę i sprawdź, czy tarcza nie ociera o klocki podczas obracania koła.

W rowerach miejskich z ramami typu step-through oraz rowerach transportowych z dużymi kołami (28″, 700c) dostęp do zacisku może być utrudniony – w takich przypadkach zaleca się demontaż koła dla precyzyjnej regulacji. W modelach z systemem IS (International Standard) lub Post Mount procedura pozostaje analogiczna, jednak należy zwrócić uwagę na odpowiednie podkładki dystansowe.

Regulacja klocków

Prawidłowa pozycja klocków hamulcowych zapewnia maksymalną siłę hamowania i równomierne zużycie tarczy. Zużyte lub źle ustawione klocki mogą powodować hałas, wibracje oraz obniżenie skuteczności hamowania.

Jak regulować klocki:

1. Sprawdź grubość okładziny klocków – minimalna wartość to zwykle 1 mm (zgodnie z normą EN 15194 dla rowerów miejskich).
2. W razie potrzeby wymień klocki na nowe, zgodne z modelem zacisku (np. Shimano BR-M375, Tektro MD-M300).
3. Ustaw klocki równolegle do powierzchni tarczy, korzystając z odpowiednich śrub regulacyjnych lub mimośrodów.
4. Dostosuj wysokość klocków tak, aby cała powierzchnia cierna przylegała do tarczy podczas hamowania.
5. Sprawdź, czy klocki nie wystają poza obrys tarczy i nie dotykają jej w stanie spoczynku.

W systemach jednostronnych (np. Tektro Lyra) regulacja odbywa się głównie po stronie ruchomego klocka, natomiast w systemach dwustronnych (np. Avid BB7) oba klocki można ustawiać niezależnie.

Naciąg linki hamulcowej

Odpowiedni naciąg linki hamulcowej decyduje o szybkości reakcji hamulca oraz długości drogi hamowania. Zbyt luźna linka powoduje opóźnioną reakcję, natomiast zbyt napięta może prowadzić do ciągłego ocierania klocków o tarczę.

Proces regulacji naciągu:

1. Sprawdź, czy klamka hamulca ma odpowiedni zakres ruchu (optymalnie 1/3–1/2 skoku klamki do pełnego zaciśnięcia).
2. Jeśli linka jest zbyt luźna, dokręć śrubę baryłkową przy klamce lub zacisku.
3. W przypadku nadmiernego napięcia poluzuj śrubę baryłkową lub odkręć śrubę mocującą linkę przy zacisku, a następnie ustaw odpowiednie napięcie.
4. Dokręć śrubę mocującą linkę z momentem zalecanym przez producenta (zwykle 5–7 Nm).
5. Sprawdź płynność działania klamki i reakcję zacisku.

Objawy niewłaściwego naciągu linki:

• Klamka dochodzi do kierownicy bez wyraźnego efektu hamowania (linka zbyt luźna).
• Koło obraca się z oporem lub klocki ocierają o tarczę (linka zbyt napięta).
• Nierównomierna praca hamulca lub trudności z powrotem klamki do pozycji wyjściowej (zanieczyszczenie lub uszkodzenie linki).

Eliminacja tarcia tarczy

Tarcie tarczy hamulcowej w stanie spoczynku obniża komfort jazdy, zwiększa zużycie klocków i może prowadzić do przegrzewania układu hamulcowego. Przyczyną najczęściej jest nieprawidłowe ustawienie zacisku, zanieczyszczenia lub deformacja tarczy.

Kroki do eliminacji tarcia:

1. Dokładnie oczyść tarczę i klocki z pyłu, oleju i innych zanieczyszczeń (zalecany preparat: izopropanol lub dedykowany środek do hamulców tarczowych).
2. Sprawdź, czy klocki nie stykają się z tarczą, gdy hamulec nie jest zaciśnięty.
3. Jeśli tarcza jest lekko wygięta, delikatnie wyprostuj ją kluczem do tarcz lub szczypcami do prostowania tarcz (maksymalna tolerancja bicia bocznego: 0,2 mm).
4. Upewnij się, że zacisk jest wycentrowany, a klocki ustawione równolegle do tarczy.
5. Na ruchome elementy zacisku (osie, sprężyny powrotne) nanieś niewielką ilość smaru syntetycznego, unikając kontaktu z powierzchnią cierną.

Tabela: Typowe przyczyny tarcia tarczy i sposoby eliminacji

Przyczyna	Objaw	Rozwiązanie
Niewycentrowany zacisk	Ocieranie po jednej stronie	Powtórne centrowanie zacisku
Wygięta tarcza	Pulsujące tarcie	Prostowanie tarczy
Zużyte/krzywo ustawione klocki	Stałe tarcie, hałas	Regulacja/wymiana klocków
Zanieczyszczenia	Piszczenie, słabe hamowanie	Czyszczenie tarczy i klocków

Test po regulacji

Testowanie hamulców po każdej regulacji jest niezbędne dla potwierdzenia skuteczności i bezpieczeństwa działania układu. Pozwala wykryć ewentualne nieprawidłowości, które mogłyby ujść uwadze podczas statycznej regulacji.

Jak przeprowadzić test:

1. Przeprowadź rower, obracając kołem i sprawdzając, czy nie występuje tarcie tarczy.
2. Wsiądź na rower i wykonaj kilka próbnych hamowań na krótkim, bezpiecznym odcinku.
3. Zwróć uwagę na siłę hamowania, płynność działania klamki oraz ewentualne dźwięki (piszczenie, ocieranie).
4. Sprawdź, czy koło blokuje się przy pełnym zaciśnięciu klamki, a hamulec nie wykazuje opóźnień w reakcji.
5. W razie potrzeby powtórz regulację wybranych elementów.

Podsumowanie

Prawidłowa regulacja mechanicznych hamulców tarczowych obejmuje centrowanie zacisku, precyzyjne ustawienie klocków, właściwy naciąg linki oraz eliminację tarcia tarczy. Każdy z tych etapów wpływa na bezpieczeństwo i komfort jazdy rowerem miejskim, trekkingowym czy transportowym. Regularna konserwacja układu hamulcowego zgodnie z powyższymi procedurami pozwala utrzymać wysoką skuteczność hamowania oraz wydłużyć żywotność komponentów. W przypadku trudności z regulacją lub podejrzenia uszkodzenia elementów zaleca się konsultację z profesjonalnym serwisem rowerowym.
