Serwis Suportu Press-Fit i BB30

Ten artykuł jest rozszerzeniem sekcji z artykułu: Serwis Łożysk Suportu (Bottom Bracket)

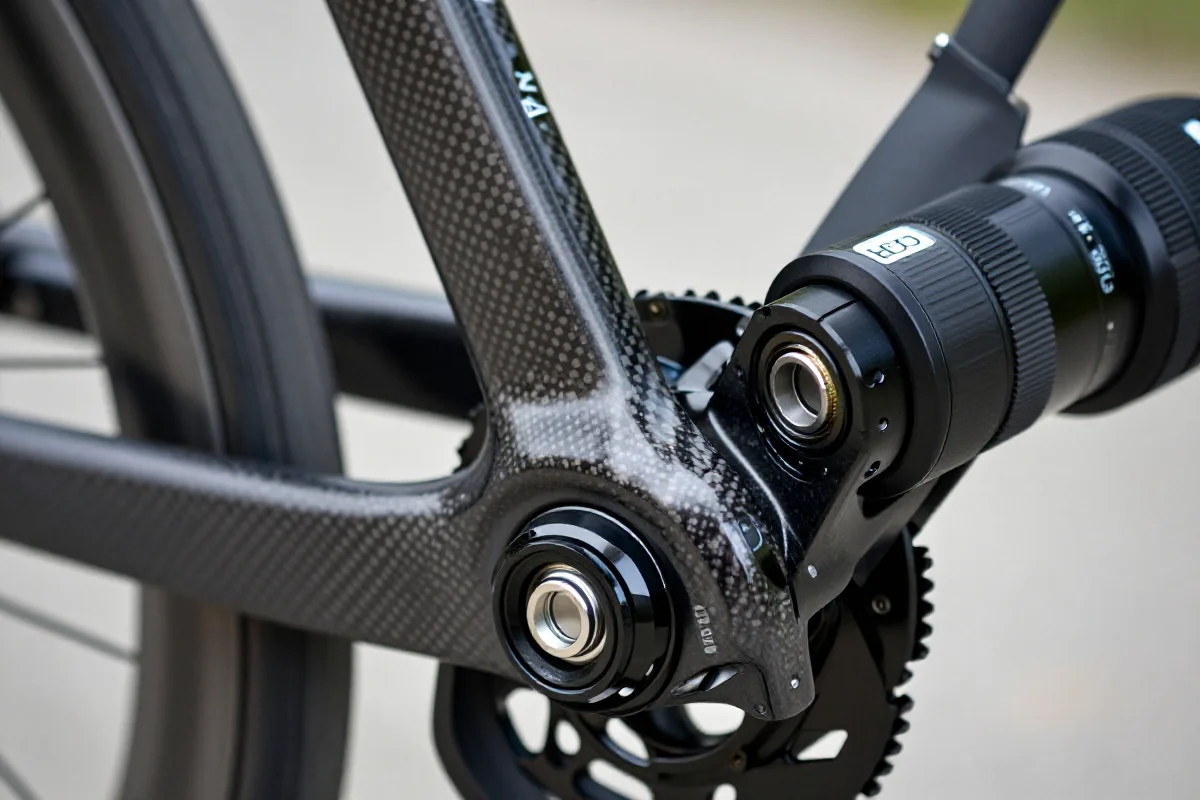

Suporty wciskane, znane jako press-fit, od ponad dekady dominują w rowerach szosowych klasy wyścigowej i endurance. Ich popularność wynika z możliwości projektowania szerszych muf suportowych, co przekłada się na większą sztywność ramy i niższą masę. Standardy takie jak BB30, PF30 czy BB86 są obecnie powszechnie stosowane przez producentów rowerów sportowych, zarówno w segmencie karbonowym, jak i aluminiowym.

Mimo zalet konstrukcyjnych, suporty press-fit bywają źródłem problemów eksploatacyjnych, zwłaszcza trzeszczenia i luzów. Niewłaściwy montaż, zużycie łożysk lub niedokładności wykonania mufy mogą prowadzić do irytujących dźwięków i obniżenia efektywności napędu. Artykuł ten stanowi kompleksowy przewodnik po serwisie, wymianie oraz rozwiązywaniu problemów z suportami wciskanymi, ze szczególnym uwzględnieniem standardów BB30, PF30 i BB86.

Więcej o tym przeczytasz w: Serwis Łożysk Piast i Sterów

Typy suportów press-fit

Współczesne rowery szosowe wykorzystują kilka głównych standardów suportów wciskanych. Każdy z nich różni się konstrukcją, wymiarami oraz sposobem montażu.

• BB30
• Średnica mufy: 42 mm
• Szerokość mufy: 68 mm (szosa), 73 mm (MTB)
• Łożyska wciskane bezpośrednio w ramę
• Waga: bardzo niska (minimalna liczba elementów)
• Zastosowanie: rowery wyścigowe, karbonowe ramy
• Zalety: niska masa, duża sztywność
• Wady: podatność na trzeszczenie przy niedokładnym wykonaniu mufy

• PF30 (Press-Fit 30)
• Średnica mufy: 46 mm
• Szerokość mufy: 68 mm (szosa), 73 mm (MTB)
• Łożyska osadzone w plastikowych lub aluminiowych kubkach wciskanych w ramę
• Waga: nieco wyższa niż BB30
• Zastosowanie: szeroko stosowany w karbonowych i aluminiowych ramach
• Zalety: lepsza tolerancja na niedokładności mufy, łatwiejszy serwis
• Wady: większa masa niż BB30

• BB86 (Shimano Press-Fit)
• Średnica mufy: 41 mm
• Szerokość mufy: 86,5 mm (szosa)
• Łożyska w plastikowych kubkach wciskanych w ramę
• Kompatybilność: korby z osią 24 mm (Shimano Hollowtech II, SRAM GXP)
• Zastosowanie: rowery endurance, wyścigowe, gravel
• Zalety: szeroka kompatybilność, dobra sztywność boczna
• Wady: ograniczona kompatybilność z osiami 30 mm

Standard	Średnica mufy (mm)	Szerokość mufy (mm)	Typ łożysk	Kompatybilność osi	Zastosowanie
BB30	42	68/73	Bezpośrednio w ramie	30 mm	Wyścigowe, karbon
PF30	46	68/73	Kubki wciskane	30 mm	Szosa, MTB, gravel
BB86	41	86,5	Kubki wciskane	24 mm	Szosa, endurance

Diagnoza problemów

Problemy z suportami press-fit najczęściej objawiają się trzeszczeniem, skrzypieniem lub wyczuwalnym luzem podczas pedałowania. Prawidłowa diagnoza pozwala uniknąć niepotrzebnej wymiany komponentów.

• Objawy:
• Trzeszczenie lub skrzypienie podczas nacisku na pedały, zwłaszcza pod obciążeniem
• Luz wyczuwalny na korbie (ruch boczny lub osiowy)
• Nietypowe dźwięki przy obracaniu korbą na sucho

• Potencjalne przyczyny:
• Niedokładne dopasowanie suportu do mufy (zbyt luźne lub zbyt ciasne osadzenie)
• Niewłaściwy montaż (brak smaru, niewłaściwe narzędzia)
• Zużyte lub uszkodzone łożyska
• Zanieczyszczenia lub korozja w gnieździe suportu
• Deformacje mufy ramy (rzadziej, ale możliwe w przypadku uszkodzeń mechanicznych)

Demontaż press-fit

Demontaż suportu wciskanego wymaga precyzji i odpowiednich narzędzi, aby nie uszkodzić ramy ani łożysk.

Niezbędne narzędzia:

• Wyciskacz do suportów press-fit (np. Park Tool BBT-30.4, BB86/92)
• Młotek gumowy
• Przystawka ochronna do ramy (jeśli dostępna)
• Rękawice ochronne

Procedura demontażu:

1. Zdemontować korbę zgodnie z instrukcją producenta (np. Shimano, SRAM, FSA).
2. Włożyć wyciskacz do wnętrza mufy, opierając końcówkę o wewnętrzną krawędź kubka suportu.
3. Uderzyć młotkiem gumowym w wyciskacz, aż kubek suportu wysunie się z mufy.
4. Powtórzyć czynność dla drugiej strony.
5. Obejrzeć kubki i łożyska pod kątem uszkodzeń – pęknięcia, zużycie, korozja.
6. Uszkodzone elementy zutylizować zgodnie z zaleceniami producenta.

Czyszczenie gniazda

Czystość gniazda suportu jest kluczowa dla trwałości i bezproblemowej pracy suportu press-fit.

Narzędzia i środki:

• Szczotka nylonowa lub mosiężna
• Ściereczki bezpyłowe
• Izopropanol lub dedykowany odtłuszczacz rowerowy
• Przecierak do mufy (np. Park Tool HTR-1)

Technika czyszczenia:

• Usunąć resztki starego smaru i zanieczyszczenia szczotką oraz ściereczką.
• Przemyć wnętrze mufy izopropanolem, aby usunąć tłuszcz i pył.
• Sprawdzić powierzchnię mufy pod kątem uszkodzeń, zadrapań lub korozji.
• W razie potrzeby delikatnie przetrzeć przecierakiem, zachowując ostrożność, by nie powiększyć średnicy mufy.

Serwis łożysk

Stan łożysk decyduje o kulturze pracy suportu i braku trzeszczenia.

• Ocena stanu łożysk:
• Obrócić łożysko palcami – powinno pracować płynnie, bez oporów i szumów.
• Sprawdzić, czy nie ma luzów poprzecznych ani osiowych.
• W przypadku wyczuwalnych oporów, szumów lub luzów – wymienić łożysko.

• Smarowanie i materiały:
• Użyć wysokiej jakości smaru do łożysk rowerowych (np. Shimano, Park Tool, Finish Line).
• W przypadku łożysk zamkniętych (seald bearings) – nie rozbierać, wymienić na nowe.
• Dla łożysk otwartych – oczyścić, nasmarować, złożyć ponownie.

• Dodatkowo:
• W przypadku BB30 i PF30 zaleca się użycie pasty montażowej (np. Morgan Blue Aqua Proof Paste) na zewnętrzne powierzchnie kubków lub łożysk, aby zminimalizować ryzyko trzeszczenia.

Instalacja press-fit

Prawidłowy montaż nowego suportu press-fit wymaga precyzji i odpowiednich narzędzi.

Narzędzia:

• Prasa do suportów press-fit (np. Park Tool HHP-2, HHP-3)
• Pasta montażowa lub smar do karbonu (w zależności od zaleceń producenta)
• Ściereczka do usunięcia nadmiaru smaru

Procedura instalacji:

1. Nałożyć cienką warstwę pasty montażowej na zewnętrzną powierzchnię kubków suportu.
2. Ustawić kubki suportu w osi mufy.
3. Założyć prasę do suportów i powoli, równomiernie wciskać kubki w mufę, kontrolując osiowość.
4. Po osadzeniu obu stron, usunąć nadmiar smaru.
5. Zamontować korbę zgodnie z instrukcją producenta, sprawdzić płynność obrotu i brak luzów.

Rozwiązywanie trzeszczenia

Trzeszczenie suportu press-fit to najczęstszy problem eksploatacyjny. Kluczowe jest precyzyjne zlokalizowanie źródła dźwięku.

Metody lokalizacji:

• Słuchanie dźwięków podczas pedałowania pod obciążeniem i na sucho.
• Sprawdzenie luzów na korbie i osi suportu.
• Demontaż i ponowny montaż korby oraz suportu z użyciem pasty montażowej.

Sposoby eliminacji trzeszczenia:

• Użycie pasty montażowej na powierzchniach styku kubków i mufy.
• Wymiana zużytych lub uszkodzonych łożysk.
• Sprawdzenie osi korby pod kątem zużycia lub korozji.
• W przypadku powtarzających się problemów – zastosowanie konwertera na gwintowany suport lub wymiana mufy.

Konwersja na gwintowany

Konwersja z press-fit na gwintowany suport to rozwiązanie dla użytkowników borykających się z chronicznym trzeszczeniem lub luzami.

Powody konwersji:

• Trwałe wyeliminowanie problemów z trzeszczeniem
• Większa kompatybilność z szeroką gamą suportów gwintowanych (BSA, T47)
• Łatwiejszy serwis i wymiana suportu

Procedura konwersji:

1. Zamówić dedykowaną wkładkę konwertującą (np. Wheels Manufacturing Threaded BB, C-Bear T47).
2. Oczyścić i przygotować mufę zgodnie z instrukcją producenta wkładki.
3. Wcisnąć wkładkę konwertującą przy użyciu prasy do suportów.
4. Wkręcić gwintowany suport zgodny z nowym standardem (np. Shimano BSA, SRAM DUB BSA).
5. Zamontować korbę i sprawdzić płynność pracy.

Etap konwersji	Narzędzia	Uwagi techniczne
Przygotowanie mufy	Szczotka, odtłuszczacz	Usunąć wszelkie zanieczyszczenia
Montaż wkładki	Prasa do suportów	Zachować osiowość, użyć pasty montażowej
Instalacja suportu	Klucz do suportów BSA/T47	Sprawdzić moment dokręcenia wg normy

Regularny serwis suportów press-fit, takich jak BB30, PF30 czy BB86, pozwala utrzymać wysoką kulturę pracy napędu i minimalizuje ryzyko trzeszczenia. Kluczowe jest stosowanie odpowiednich narzędzi, smarów i past montażowych oraz precyzyjne czyszczenie gniazda. W przypadku powtarzających się problemów warto rozważyć konwersję na gwintowany suport, co zapewnia większą niezawodność i łatwiejszy serwis. Wiedza na temat serwisowania suportów wciskanych jest niezbędna dla każdego entuzjasty kolarstwa szosowego, dbającego o sprawność i komfort jazdy swojego roweru sportowego.
