Architektura i Integracja Systemu

Architektura systemu roweru elektrycznego to złożona struktura obejmująca zarówno aspekty mechaniczne, jak i elektroniczne. Integracja wszystkich komponentów – od ramy, przez silnik, baterię, aż po systemy komunikacyjne i diagnostyczne – decyduje o wydajności, bezpieczeństwie oraz niezawodności e-bike’a. Współczesne konstrukcje wymagają precyzyjnego podejścia do projektowania, gdzie każdy element musi być kompatybilny z pozostałymi, a całość spełniać rygorystyczne normy techniczne.

Zintegrowane podejście do budowy rowerów z napędem elektrycznym pozwala na optymalizację masy, zwiększenie efektywności energetycznej oraz poprawę komfortu użytkowania. Kluczowe znaczenie mają tu zarówno wybór materiałów konstrukcyjnych, jak i wdrożenie zaawansowanych protokołów komunikacyjnych, które umożliwiają płynną współpracę wszystkich podzespołów. Odpowiednia architektura systemu przekłada się bezpośrednio na bezpieczeństwo użytkownika oraz trwałość roweru w wymagających warunkach eksploatacyjnych.

Więcej o tym przeczytasz w: Konstrukcja Ram i Montaż Komponentów

Konstrukcja ram i montaż

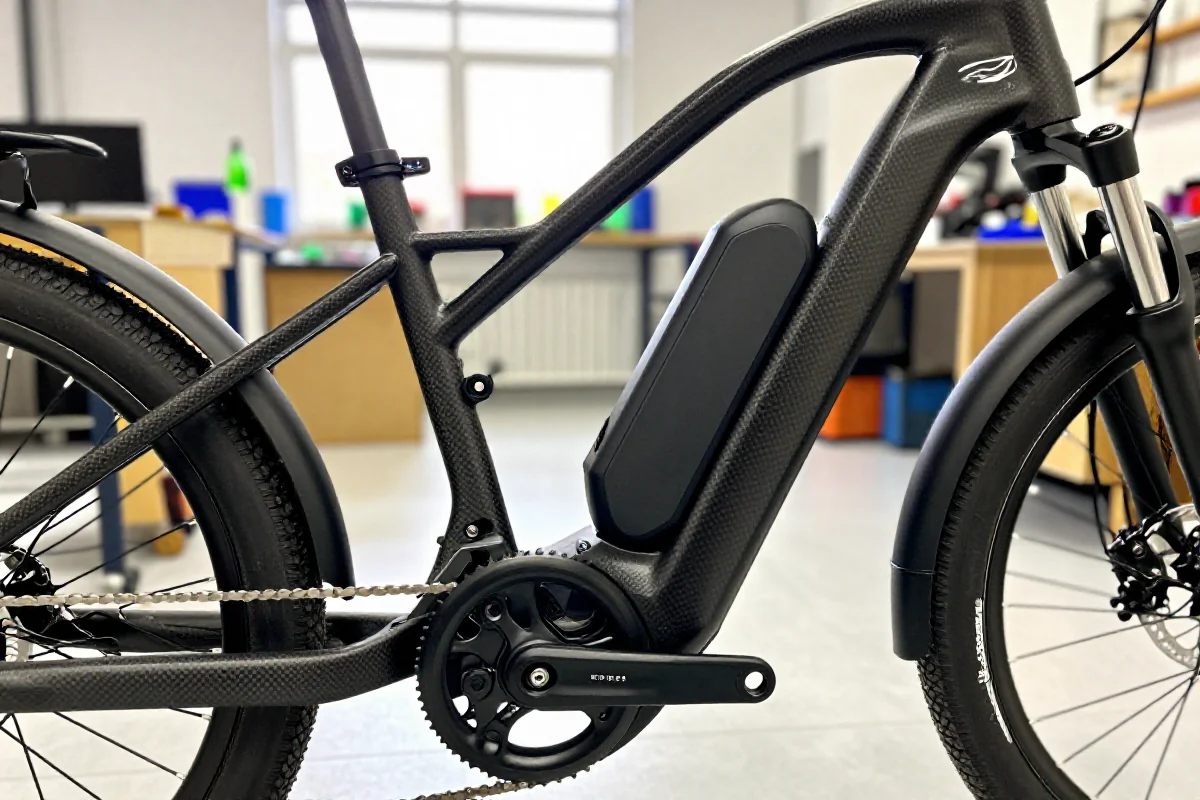

Rama stanowi fundament architektury każdego e-bike’a, determinując zarówno rozmieszczenie, jak i integrację wszystkich kluczowych komponentów. Jej geometria oraz wytrzymałość wpływają na stabilność, prowadzenie i możliwości montażowe podzespołów takich jak silnik centralny, bateria czy kontroler.

Najczęściej stosowane materiały do budowy ram to:

• Aluminium – niska masa, dobra sztywność, odporność na korozję, szerokie zastosowanie w rowerach miejskich i trekkingowych.
• Włókno węglowe (carbon) – bardzo niska masa, wysoka sztywność, doskonałe tłumienie drgań, stosowane w rowerach sportowych i premium.
• Stal – wyższa masa, bardzo dobra wytrzymałość, elastyczność, stosowana w rowerach cargo i specjalistycznych.

Wybór materiału wpływa na całkowitą wagę roweru (od 16 kg dla lekkich konstrukcji karbonowych do ponad 30 kg dla stalowych rowerów cargo) oraz na możliwości integracji przewodów, baterii i silnika w obrębie ramy.

Proces montażu i integracji

Prawidłowy montaż komponentów w ramie wymaga zachowania określonej sekwencji oraz precyzji. Typowy proces obejmuje:

1. Montaż silnika (np. Shimano STEPS E8000, Bosch Performance Line CX) w mufie suportowej lub na piaście.
2. Instalację baterii – zintegrowanej w dolnej rurze ramy lub montowanej na bagażniku.
3. Poprowadzenie przewodów komunikacyjnych i zasilających wewnątrz ramy dla ochrony przed uszkodzeniami i wilgocią.
4. Montaż kontrolera oraz wyświetlacza na kierownicy.
5. Integrację czujników (np. prędkości, momentu obrotowego) i ich kalibrację.

Rozwiązania sprzyjające łatwej integracji to m.in. ramy z fabrycznymi kanałami na przewody, systemy „plug & play” oraz dedykowane mocowania dla baterii i silnika. Precyzyjny montaż minimalizuje ryzyko awarii oraz ułatwia późniejszą diagnostykę.

Więcej o tym przeczytasz w: Protokoły Komunikacji i Standardy

Protokoły komunikacyjne

Komunikacja pomiędzy komponentami e-bike’a opiera się na dedykowanych protokołach transmisji danych. Zapewniają one wymianę informacji pomiędzy silnikiem, kontrolerem, baterią, wyświetlaczem oraz czujnikami.

Najczęściej stosowane protokoły:

• CAN bus (Controller Area Network) – przemysłowy standard komunikacji, wysoka odporność na zakłócenia, szeroko stosowany w systemach Bosch, Brose, Yamaha.
• UART (Universal Asynchronous Receiver-Transmitter) – prosty, tani protokół szeregowy, stosowany w mniej zaawansowanych systemach lub do komunikacji z akcesoriami.
• Bluetooth Low Energy (BLE) – bezprzewodowa komunikacja z aplikacjami mobilnymi, umożliwia zdalną diagnostykę i konfigurację.

Protokoły te różnią się przepustowością, odpornością na zakłócenia oraz możliwościami integracji z innymi systemami.

Wybór odpowiedniego protokołu

Dobór protokołu komunikacyjnego zależy od:

• Liczby i rodzaju komponentów w systemie.
• Wymagań dotyczących szybkości transmisji i niezawodności.
• Potrzeby integracji z aplikacjami mobilnymi lub systemami zewnętrznymi.

Protokół	Zastosowanie	Zalety	Przykłady systemów
CAN bus	Kompleksowe systemy e-bike	Odporność, szybkość, skalowalność	Bosch, Brose, Yamaha
UART	Proste systemy, akcesoria	Niska cena, łatwość implementacji	Bafang, niektóre DIY
Bluetooth (BLE)	Integracja z aplikacjami	Bezprzewodowość, wygoda	Specialized Mission Control, Giant RideControl

W rowerach klasy premium (np. z napędem Bosch Performance Line CX) CAN bus umożliwia zaawansowaną diagnostykę i rozbudowę systemu, natomiast w prostszych konstrukcjach UART wystarcza do podstawowej komunikacji.

Więcej o tym przeczytasz w: Diagnostyka i Ochrona Systemu

Diagnostyka i bezpieczeństwo

Diagnostyka elektroniczna stanowi kluczowy element architektury systemu e-bike, umożliwiając monitorowanie pracy wszystkich podzespołów oraz wczesne wykrywanie usterek. Nowoczesne systemy diagnostyczne wykorzystują zarówno narzędzia serwisowe (np. Bosch DiagnosticTool 3), jak i aplikacje mobilne (np. Specialized Mission Control).

Podstawowe funkcje diagnostyki:

• Odczyt parametrów pracy silnika, baterii, kontrolera.
• Monitorowanie temperatury, napięcia, prądów oraz cykli ładowania.
• Rejestracja i interpretacja kodów błędów.
• Zdalna aktualizacja oprogramowania (OTA).

Regularna diagnostyka zwiększa bezpieczeństwo użytkownika, pozwala na szybkie wykrycie potencjalnych zagrożeń (np. przegrzanie baterii) oraz minimalizuje ryzyko poważnych awarii.

Kody błędów i ich interpretacja

Systemy e-bike generują kody błędów sygnalizujące nieprawidłowości w pracy komponentów. Przykłady typowych kodów:

• E010 – błąd komunikacji między silnikiem a kontrolerem.
• E020 – przegrzanie silnika.
• E030 – błąd czujnika momentu obrotowego.
• E041 – problem z połączeniem baterii.

Procedura postępowania przy diagnozowaniu usterek:

1. Odczyt kodu błędu z wyświetlacza lub aplikacji.
2. Sprawdzenie połączeń przewodów i złączy.
3. Weryfikacja parametrów pracy (napięcie, temperatura).
4. Reset systemu i ponowna próba uruchomienia.
5. W razie potrzeby – podłączenie do narzędzia serwisowego i szczegółowa analiza.

Poprawna interpretacja kodów błędów oraz szybka reakcja na nie zwiększa bezpieczeństwo użytkowania i wydłuża żywotność podzespołów.

Normy wodoodporności

Komponenty rowerów elektrycznych muszą być odporne na działanie wody i pyłu, co jest regulowane przez międzynarodowe normy IP (Ingress Protection). W 2026 roku standardem dla kluczowych elementów e-bike są klasy IP54, IP65 oraz IP67.

• IP54 – ochrona przed rozpryskami wody i pyłem (minimalny standard dla wyświetlaczy i kontrolerów).
• IP65 – pełna ochrona przed pyłem i strumieniami wody (zalecane dla silników i baterii).
• IP67 – ochrona przed krótkotrwałym zanurzeniem w wodzie (stosowane w rowerach terenowych i cargo).

Normy te określają, jak długo i w jakich warunkach komponent może być eksponowany na wodę bez ryzyka uszkodzenia.

Ochrona komponentów przed warunkami atmosferycznymi

W celu zapewnienia wodoodporności stosuje się:

• Uszczelniane obudowy silników i baterii (np. Bosch PowerTube IP65).
• Hermetyczne złącza przewodów (np. systemy Higo, Rosenberger).
• Wewnętrzne prowadzenie przewodów w ramie.
• Powłoki antykorozyjne na stykach i płytkach PCB.

Przykłady praktycznych rozwiązań:

• Silniki Shimano STEPS E8000 z uszczelnieniem IP65, umożliwiające jazdę w deszczu i błocie.
• Baterie Giant EnergyPak z podwójną warstwą ochronną i systemem odprowadzania wilgoci.
• Wyświetlacze Brose Allround z silikonowymi uszczelkami i odporną na UV obudową.

Dzięki tym technologiom rowery elektryczne zachowują pełną funkcjonalność nawet w trudnych warunkach pogodowych.

Architektura i integracja systemu e-bike w 2026 roku opiera się na zaawansowanych rozwiązaniach konstrukcyjnych, precyzyjnej komunikacji elektronicznej oraz rygorystycznych normach bezpieczeństwa i wodoodporności. Zintegrowane podejście do projektowania ram, wybór odpowiednich protokołów komunikacyjnych i wdrożenie skutecznych narzędzi diagnostycznych przekładają się na niezawodność oraz bezpieczeństwo użytkowania. Przyszłość rowerów elektrycznych to dalsza miniaturyzacja komponentów, rozwój bezprzewodowej komunikacji i jeszcze wyższe standardy ochrony przed czynnikami zewnętrznymi. Dla projektantów i inżynierów kluczowe pozostaje kompleksowe podejście do integracji systemów, gwarantujące spójność, wydajność i długowieczność nowoczesnych e-bike’ów.
