Czujniki Kadencji i Prędkości

Ten artykuł jest rozszerzeniem sekcji z artykułu: Sensory i Systemy Pomiarowe

Czujniki kadencji i prędkości stanowią kluczowe komponenty nowoczesnych systemów wspomagania w rowerach elektrycznych. Precyzyjny pomiar tempa pedałowania oraz prędkości jazdy umożliwia optymalne sterowanie pracą silnika, co przekłada się na płynność wspomagania oraz efektywność energetyczną. Współczesne e-bike’i wykorzystują zaawansowane technologie detekcji, które pozwalają na szybkie i niezawodne przekazywanie informacji do kontrolera napędu.

Rozwój sensorów, takich jak czujniki kadencji (cadence sensors) i czujniki prędkości (speed sensors), znacząco wpłynął na komfort użytkowania rowerów z napędem elektrycznym. Wysoka responsywność i dokładność pomiaru są niezbędne zarówno w rowerach miejskich, jak i sportowych pedelecach. Wybór odpowiedniej technologii detekcji oraz prawidłowy montaż i kalibracja mają bezpośredni wpływ na bezpieczeństwo oraz satysfakcję użytkownika.

Innowacje w zakresie sensorów, w tym zastosowanie magnesów, czujników Halla oraz reed switch, umożliwiają producentom rowerów elektrycznych dostosowanie systemów wspomagania do różnych stylów jazdy i wymagań użytkowników. Analiza tych rozwiązań pozwala na świadomy wybór komponentów i optymalizację parametrów pracy e-bike’a.

Więcej o tym przeczytasz w: Czujniki Momentu Obrotowego

Czujniki kadencji magnetyczne

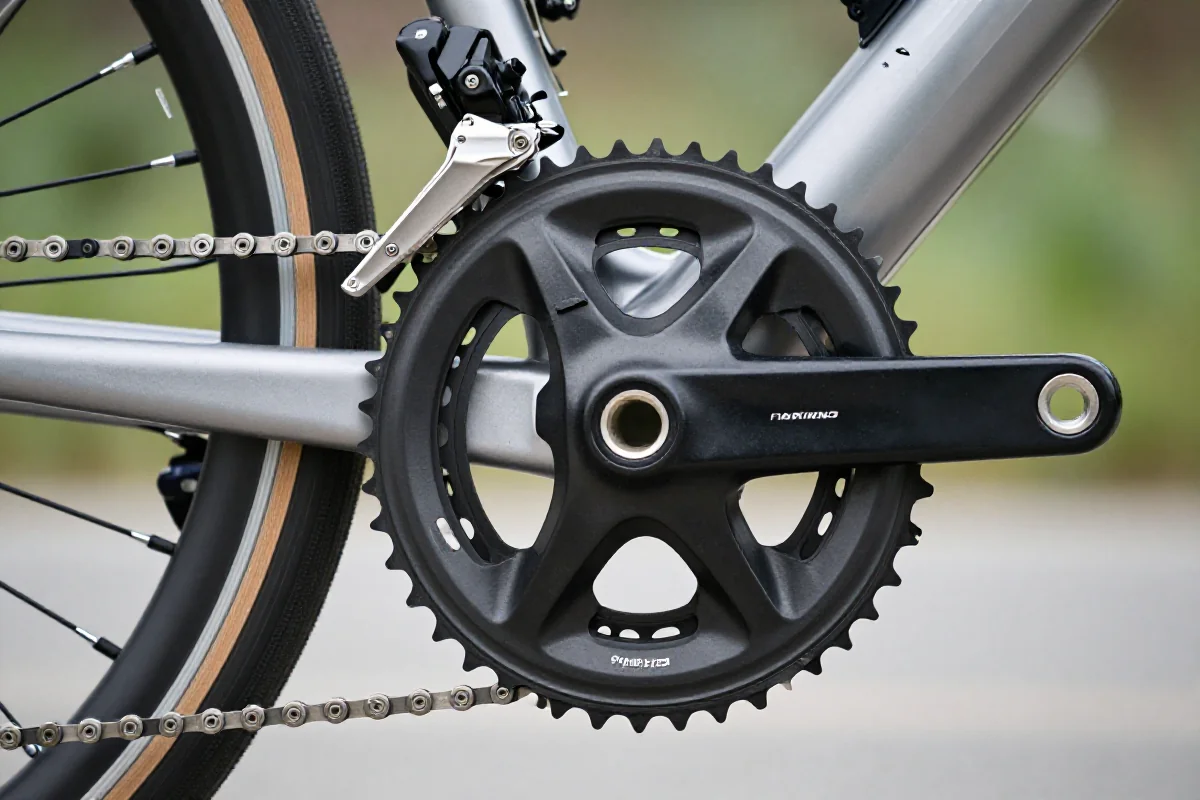

Czujnik kadencji to urządzenie mierzące tempo obrotów korby, czyli liczbę obrotów na minutę (RPM). W systemach rowerów elektrycznych informacja ta jest wykorzystywana do określenia poziomu wspomagania silnika w trybie pedelec. Najczęściej stosowane są czujniki kadencji magnetyczne, które bazują na detekcji pola magnetycznego generowanego przez magnesy zamontowane na korbie lub osi suportu.

Typy czujników kadencji

• Magnetyczne czujniki kadencji
• Wykorzystują magnesy oraz sensor (reed switch lub Hall effect sensor) do wykrywania obrotów korby.
• Zaletą jest prostota konstrukcji, niska awaryjność oraz łatwość integracji z systemem e-bike.
• Wadą może być ograniczona precyzja przy małej liczbie magnesów oraz podatność na zakłócenia magnetyczne.
• Zastosowanie w e-bike’ach
• Magnetyczne czujniki kadencji są standardem w większości rowerów elektrycznych klasy miejskiej i trekkingowej.
• Umożliwiają płynne uruchamianie wspomagania oraz dostosowanie mocy silnika do stylu jazdy użytkownika.

Reed switch vs Hall

Czujniki kadencji i prędkości wykorzystują dwie główne technologie detekcji: reed switch oraz Hall effect sensor. Oba rozwiązania różnią się mechanizmem działania, trwałością oraz precyzją pomiaru.

Technologia	Zasada działania	Trwałość	Precyzja	Koszt	Montaż
Reed switch	Mechaniczny styk zamykany polem magnetycznym	Ograniczona	Średnia	Niski	Umiarkowanie łatwy
Hall effect sensor	Detekcja pola magnetycznego półprzewodnikiem	Bardzo wysoka	Wysoka	Średni	Bardzo łatwy

Reed switch

• Mechaniczny element zamykany przez pole magnetyczne generowane przez magnes.
• Charakteryzuje się prostotą i niskim kosztem produkcji.
• Ograniczona trwałość ze względu na zużycie mechaniczne styków.
• Może być mniej precyzyjny przy wysokich prędkościach obrotowych.

Hall effect sensor

• Wykorzystuje zjawisko Halla do detekcji zmian pola magnetycznego.
• Brak elementów mechanicznych zapewnia wysoką trwałość i odporność na zużycie.
• Bardzo szybka reakcja i wysoka precyzja odczytu, szczególnie przy dużej liczbie magnesów.
• Ułatwia integrację z nowoczesnymi systemami elektronicznymi.

Speed sensors

Czujniki prędkości (speed sensors) mierzą rzeczywistą prędkość jazdy roweru, co jest kluczowe dla prawidłowego działania systemów wspomagania oraz spełnienia wymogów prawnych (np. ograniczenie wspomagania do 25 km/h zgodnie z normą EN 15194).

Rodzaje czujników prędkości

• Magnetyczne czujniki prędkości
• Najczęściej stosowane w e-bike’ach, wykorzystują magnes zamontowany na szprysze koła oraz sensor (reed switch lub Hall effect) na widelcu.
• Czujniki optyczne
• Rzadziej spotykane, wykorzystują wiązkę światła do detekcji obrotów koła.
• Czujniki GPS
• Stosowane w zaawansowanych systemach, mierzą prędkość na podstawie danych satelitarnych.

Technologie wykorzystywane w pomiarze prędkości

• Magnetyczne czujniki zapewniają wysoką dokładność przy niskich kosztach i prostocie montażu.
• Czujniki optyczne oferują wysoką precyzję, ale są bardziej podatne na zabrudzenia i uszkodzenia.
• Czujniki GPS są niezależne od koła, lecz mogą mieć opóźnienia i są wrażliwe na jakość sygnału satelitarnego.

Liczba magnesów

Liczba magnesów w czujnikach kadencji i prędkości bezpośrednio wpływa na rozdzielczość pomiaru oraz responsywność systemu wspomagania.

• Większa liczba magnesów (np. 12 lub 16) pozwala na szybsze wykrycie rozpoczęcia pedałowania i bardziej płynne załączanie wspomagania.
• Mniejsza liczba magnesów (np. 5–8) może skutkować opóźnieniem reakcji systemu, zwłaszcza przy niskich kadencjach.

Praktyczne wskazówki

• Do rowerów miejskich i trekkingowych zaleca się stosowanie minimum 12 magnesów dla optymalnej płynności działania.
• W rowerach sportowych i MTB stosuje się nawet 16 magnesów, co zapewnia natychmiastową reakcję na zmianę tempa pedałowania.
• W czujnikach prędkości zwykle wystarcza jeden magnes, jednak zwiększenie ich liczby może poprawić dokładność pomiaru przy niskich prędkościach.

Montaż i kalibracja

Prawidłowy montaż i kalibracja czujników kadencji oraz prędkości są kluczowe dla ich niezawodności i precyzji działania.

Procedura montażu czujników

1. Zamocować magnesy na korbie (czujnik kadencji) lub szprysze koła (czujnik prędkości) zgodnie z instrukcją producenta.
2. Umieścić sensor (reed switch lub Hall effect sensor) w odpowiedniej odległości od magnesu (zwykle 2–5 mm).
3. Upewnić się, że magnesy przechodzą bezpośrednio obok sensora podczas obrotu.
4. Zabezpieczyć przewody i elementy mocujące przed uszkodzeniem mechanicznym.
5. Sprawdzić poprawność działania poprzez obrót korby lub koła i obserwację sygnału wyjściowego.

Kalibracja czujników

1. Włączyć system e-bike i przejść do trybu kalibracji (jeśli dostępny).
2. Obrócić korbę lub koło kilka razy, obserwując wskazania na wyświetlaczu.
3. Skorygować położenie magnesów lub sensora w przypadku braku sygnału lub błędnych odczytów.
4. Zatwierdzić ustawienia i wykonać test jazdy w celu weryfikacji poprawności działania.

Sygnały wyjściowe

Czujniki kadencji i prędkości generują różne typy sygnałów wyjściowych, które są interpretowane przez kontroler napędu elektrycznego.

• Sygnały cyfrowe (impulsowe)
• Najczęściej spotykane, każdy impuls odpowiada przejściu magnesu obok sensora.
• Umożliwiają precyzyjne zliczanie obrotów i łatwą integrację z elektroniką.
• Sygnały analogowe
• Rzadziej stosowane, mogą przekazywać informację o sile pola magnetycznego.
• Sygnały PWM (modulacja szerokości impulsu)
• Umożliwiają przekazywanie dodatkowych informacji, np. o kierunku obrotu.

Zastosowanie sygnałów w systemie e-bike

• Sygnały z czujników kadencji i prędkości są analizowane przez kontroler, który na ich podstawie reguluje moc silnika.
• Wyświetlacze e-bike’ów prezentują użytkownikowi aktualną kadencję, prędkość oraz inne parametry jazdy.
• W zaawansowanych systemach sygnały mogą być wykorzystywane do automatycznego doboru trybu wspomagania lub diagnostyki błędów.

Podsumowując, wybór odpowiedniej technologii czujników kadencji i prędkości, liczby magnesów oraz prawidłowy montaż i kalibracja mają kluczowe znaczenie dla efektywności i komfortu użytkowania roweru elektrycznego. Nowoczesne systemy detekcji, oparte na sensorach Halla i precyzyjnych układach magnetycznych, zapewniają wysoką niezawodność oraz natychmiastową reakcję na zmiany tempa jazdy. Świadome dobranie komponentów pozwala zoptymalizować działanie e-bike’a, zwiększając zarówno bezpieczeństwo, jak i satysfakcję z użytkowania.
