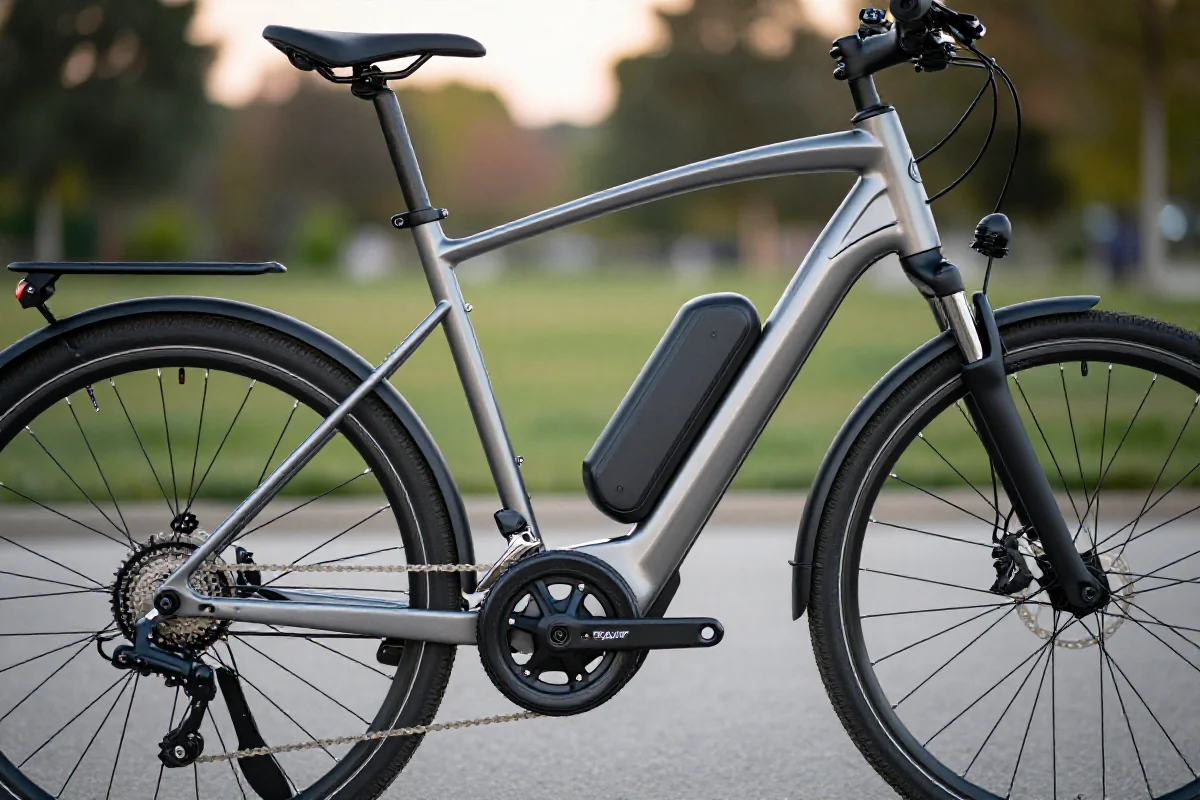

Projektowanie ram rowerów elektrycznych w 2026 roku wymaga precyzyjnego podejścia do geometrii oraz rozmieszczenia kluczowych komponentów. Wzrost masy wynikający z zastosowania silników elektrycznych i baterii litowo-jonowych znacząco wpływa na balans, stabilność oraz handling pojazdu. Odpowiednia geometria ramy, optymalny rozkład ciężaru i przemyślane punkty montażowe decydują o bezpieczeństwie oraz komforcie użytkowania e-bike’ów w różnych warunkach.
Współczesne ramy do rowerów z napędem elektrycznym projektowane są z uwzględnieniem specyficznych wymagań dynamicznych. Zmiany w kątach ramy, długościach rur oraz rozmieszczeniu masy mają na celu zapewnienie stabilności przy wyższych prędkościach oraz przewidywalnego prowadzenia. W artykule przeanalizowano różnice między geometrią ram tradycyjnych i elektrycznych, wpływ masy baterii, rozkład ciężaru, stabilność przy dużych prędkościach, optymalne proporcje oraz znaczenie punktów montażowych.
Więcej o tym przeczytasz w: Integracja Baterii w Konstrukcji Ramy
Geometria vs tradycyjne rowery
Geometria ramy roweru elektrycznego różni się istotnie od konstrukcji klasycznych jednośladów. Kluczowe zmiany obejmują:
- Zwiększony rozstaw osi (wheelbase) dla poprawy stabilności przy większej masie.
- Zmodyfikowany kąt główki ramy (head tube angle), często łagodniejszy (np. 66–68° zamiast 70–73°), co poprawia prowadzenie przy wyższych prędkościach.
- Wzmocnione przekroje rur dolnych i podsiodłowych dla integracji baterii i silnika.
- Skrócenie tylnego trójkąta (chainstay) w celu poprawy reakcji na przyspieszenie.
Tabela porównawcza wybranych parametrów geometrycznych:
| Parametr | Rower tradycyjny | Rower elektryczny (2026) |
|---|---|---|
| Rozstaw osi (mm) | 1040–1080 | 1100–1200 |
| Kąt główki ramy (°) | 70–73 | 66–68 |
| Chainstay (mm) | 420–440 | 450–480 |
| Przekrój dolnej rury | 35–45 mm | 50–70 mm |
Zmiany te wynikają z konieczności kompensacji dodatkowej masy oraz zapewnienia odpowiedniego balansu i przewidywalności prowadzenia.
Wpływ masy baterii
Bateria litowo-jonowa o pojemności 500–900 Wh waży obecnie od 2,5 do 4,5 kg. Jej masa stanowi istotny procent całkowitej masy roweru elektrycznego (20–28 kg). Wpływ masy baterii na projektowanie ramy obejmuje:
- Konieczność centralnego i nisko położonego montażu baterii dla poprawy środka ciężkości.
- Zastosowanie wzmocnionych materiałów (np. stopów aluminium 6061-T6, włókna węglowego) dla zachowania sztywności przy zwiększonej masie.
- Integracja baterii w dolnej rurze ramy lub w okolicy suportu, co minimalizuje negatywny wpływ na handling.
Porównanie typów ogniw i ich wpływu na masę:
| Typ ogniwa | Pojemność (Wh) | Masa (kg) | Gęstość energii (Wh/kg) |
|---|---|---|---|
| Li-Ion 18650 | 500 | 3,0 | 167 |
| Li-Ion 21700 | 700 | 3,8 | 184 |
| Li-Polymer | 900 | 4,5 | 200 |
Nowoczesne konstrukcje dążą do maksymalizacji gęstości energii przy minimalnej masie, co pozwala na wydłużenie zasięgu bez pogorszenia właściwości jezdnych.
Rozkład ciężaru
Prawidłowy rozkład ciężaru jest kluczowy dla stabilności i bezpieczeństwa e-bike’ów. Najważniejsze aspekty:
- Centralizacja masy: silnik (np. Bosch Performance Line CX, Shimano STEPS EP8) oraz bateria umieszczone blisko środka ciężkości.
- Niski środek ciężkości: bateria montowana w dolnej rurze, silnik w okolicy suportu.
- Unikanie nadmiernego obciążenia tylnej osi, które prowadzi do niestabilności podczas przyspieszania i hamowania.
Przykłady rozkładu ciężaru:
- Udane: Trek Powerfly – bateria zintegrowana z dolną rurą, silnik centralny, rozkład masy 50/50 przód/tył.
- Nieudane: Starsze modele z baterią na bagażniku – nadmierne obciążenie tylnej osi, pogorszenie prowadzenia.
Kluczowe elementy wpływające na rozmieszczenie komponentów:
- Położenie silnika (centralny, tylny, przedni)
- Umiejscowienie baterii (wewnątrz ramy, na bagażniku, na rurze podsiodłowej)
- Rozmieszczenie sterowników i wyświetlaczy
Stabilność przy wyższych prędkościach
Rower elektryczny osiąga prędkości do 45 km/h (speed pedelec), co wymaga szczególnej dbałości o stabilność. Krytyczne parametry geometryczne:
- Dłuższy rozstaw osi poprawia stabilność kierunkową.
- Łagodniejszy kąt główki ramy zwiększa przewidywalność prowadzenia.
- Szersza opona (2,2–2,8 cala) poprawia kontakt z podłożem i tłumienie drgań.
Wskazówki projektowe dla maksymalnej stabilności:
- Utrzymywać środek ciężkości jak najniżej i centralnie względem osi roweru.
- Stosować sztywniejsze ramy i widelce, aby ograniczyć ugięcia przy dużych prędkościach.
- Optymalizować długość chainstay dla równowagi między zwrotnością a stabilnością.
Tabela korelacji parametrów z osiągami:
| Parametr | Wpływ na stabilność przy 45 km/h |
|---|---|
| Rozstaw osi 1200 mm | Bardzo wysoka stabilność |
| Kąt główki 67° | Płynne prowadzenie, mniejsza zwrotność |
| Chainstay 470 mm | Lepsza kontrola przy przyspieszaniu |
Optymalne proporcje
Osiągnięcie optymalnych proporcji ramy wymaga zastosowania zasad inżynierskich:
- Stosunek długości górnej rury do rozstawu osi (reach/stack) dostosowany do typu użytkownika (np. sportowy vs miejski).
- Wysokość suportu (BB drop) obniżona dla lepszej stabilności.
- Długość chainstay dostosowana do rozmiaru koła i masy użytkownika.
Praktyczne przykłady proporcji:
- Rower miejski: reach 400 mm, stack 600 mm, chainstay 470 mm.
- E-MTB: reach 450 mm, stack 620 mm, chainstay 460 mm.
Wskazówki doboru proporcji:
- Dla użytkowników o wyższym wzroście – dłuższy reach i większy stack.
- Dla rowerów cargo – wydłużony chainstay i rozstaw osi dla stabilności pod obciążeniem.
Mounting points
Punkty montażowe (mounting points) odgrywają kluczową rolę w integracji komponentów elektrycznych:
- Precyzyjne rozmieszczenie punktów mocowania baterii, silnika i sterownika zapewnia sztywność oraz bezpieczeństwo.
- Modularne systemy montażowe (np. Bosch Modular Rail System) umożliwiają łatwą wymianę lub serwisowanie komponentów.
- Punkty montażowe na akcesoria (bagażniki, błotniki, oświetlenie) muszą być zintegrowane z ramą bez osłabiania jej struktury.
Przykłady podejść do montażu:
- Bateria zintegrowana w dolnej rurze z zamkiem zabezpieczającym (np. Specialized Turbo Vado).
- Silnik centralny mocowany do mufy suportowej z dodatkowymi wzmocnieniami (np. Giant SyncDrive Pro).
- Punkty montażowe na przewody i sensory prowadzone wewnątrz ramy dla ochrony i estetyki.
Projektowanie ram rowerów elektrycznych w 2026 roku wymaga zaawansowanej analizy geometrii, rozkładu masy oraz precyzyjnego rozmieszczenia komponentów. Odpowiednio dobrane kąty ramy, długości rur i punkty montażowe przekładają się na stabilność, bezpieczeństwo oraz komfort użytkowania. Przyszłość konstrukcji e-bike’ów będzie opierać się na dalszej optymalizacji geometrii w kontekście rosnącej różnorodności zastosowań, od rowerów miejskich po zaawansowane modele cargo i górskie. Dalsze badania nad materiałami, integracją komponentów oraz dynamicznym rozkładem masy pozwolą na jeszcze lepsze dostosowanie rowerów elektrycznych do potrzeb użytkowników.
