Ten artykuł jest rozszerzeniem sekcji z artykułu: Systemy Hamulcowe E-bike
Systemy hamulców hydraulicznych stanowią obecnie standard w rowerach elektrycznych klasy średniej i wyższej, zwłaszcza w segmencie e-MTB, trekkingowych oraz miejskich pedeleców. Wzrost masy własnej e-bike’ów, wyższe prędkości oraz większe obciążenia dynamiczne wymagają skuteczniejszych i bardziej precyzyjnych rozwiązań hamulcowych niż w tradycyjnych rowerach. Hydrauliczne układy hamulcowe zapewniają stabilną, powtarzalną siłę hamowania oraz lepszą modulację, co przekłada się na bezpieczeństwo i komfort użytkowania.
Zastosowanie hydrauliki w rowerach z napędem elektrycznym pozwala na efektywne zarządzanie energią kinetyczną podczas gwałtownych zatrzymań oraz długotrwałych zjazdów. Kluczowe znaczenie mają tu zarówno konstrukcja poszczególnych komponentów, jak i właściwy dobór płynów roboczych oraz regularna konserwacja. Poniżej przedstawiono szczegółową analizę budowy, działania i przewag hamulców hydraulicznych w e-bike’ach.
Więcej o tym przeczytasz w: Hamulce Mechaniczne i V-brake

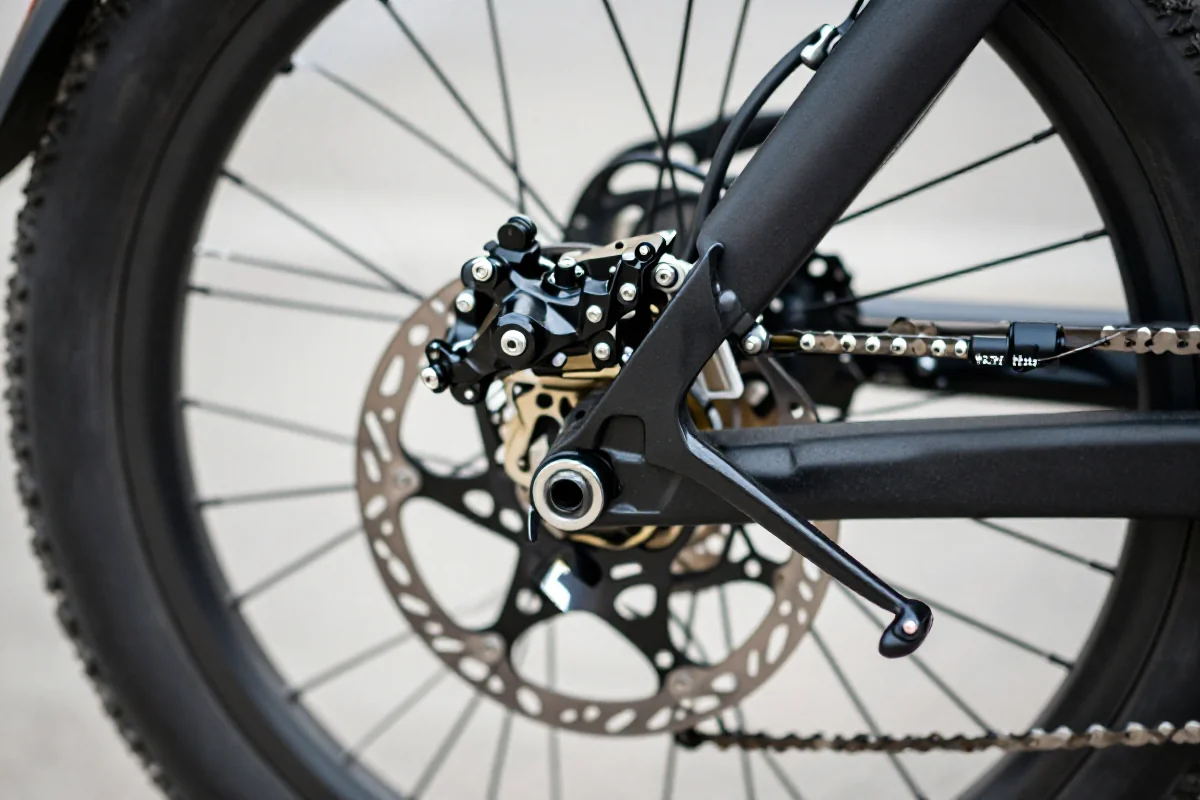

Konstrukcja hamulców hydraulicznych
Podstawowe komponenty systemu hydraulicznego
Hydrauliczny układ hamulcowy w rowerze elektrycznym składa się z kilku kluczowych elementów:
- Dźwignia hamulca (klamka): Przekazuje siłę nacisku na tłoczek główny.
- Przewody hydrauliczne: Transportują płyn hamulcowy pod ciśnieniem.
- Zacisk hamulcowy: Zawiera tłoczki, które dociskają klocki do tarczy.
- Tłoczki: Przekształcają ciśnienie płynu w siłę mechaniczną.
- Klocki hamulcowe: Wytwarzają tarcie niezbędne do zatrzymania roweru.
- Tarcza hamulcowa: Element obrotowy, do którego dociskane są klocki.
Tłoczki
Tłoczki wykonane są najczęściej z aluminium, stali lub kompozytów ceramicznych. Ich liczba (najczęściej 2, 4 lub 6 na zacisk) wpływa na rozkład siły docisku oraz modulację hamowania. Większa liczba tłoczków zapewnia równomierniejsze zużycie klocków i lepszą kontrolę nad siłą hamowania, co jest istotne w cięższych e-bike’ach.
Klocki
Klocki hamulcowe produkowane są z różnych materiałów:
- Organiczne (żywiczne): Cicha praca, szybkie docieranie, mniejsza odporność na przegrzewanie.
- Metaliczne (sintered): Wyższa odporność na temperaturę, dłuższa żywotność, większa siła hamowania.
- Półmetaliczne: Kompromis pomiędzy powyższymi.
Tarcze
Tarcze hamulcowe występują w wersjach jednowarstwowych oraz wentylowanych (dwuwarstwowych z kanałami chłodzącymi). Tarcze wentylowane lepiej odprowadzają ciepło, co zapobiega fadingowi podczas długotrwałego hamowania.
Tłoczki i zaciski
Działanie tłoczków
Tłoczki w zacisku hamulcowym poruszają się pod wpływem ciśnienia płynu hydraulicznego. Po naciśnięciu klamki, płyn wypychany jest przez przewód do komory tłoczka, który przesuwa się i dociska klocek do tarczy. Powrót tłoczka do pozycji wyjściowej zapewniają uszczelki oraz cofające się ciśnienie płynu.
Rodzaje zacisków
Wyróżnia się dwa główne typy zacisków:
- Zaciski pływające: Jeden tłoczek porusza się, drugi jest nieruchomy. Prostsza konstrukcja, niższa masa, stosowane w tańszych systemach.
- Zaciski stałe: Tłoczki po obu stronach tarczy, równomiernie dociskają klocki. Lepsza modulacja i skuteczność, szczególnie w rowerach o dużej masie.
| Typ zacisku | Liczba tłoczków | Modulacja | Skuteczność | Zastosowanie |
|---|---|---|---|---|
| Pływający | 1-2 | Średnia | Dobra | E-bike miejski, trekkingowy |
| Stały | 2-6 | Bardzo dobra | Bardzo dobra | E-MTB, szybkie pedelece |
Zaciski stałe rekomendowane są do e-bike’ów o wyższej masie i prędkości, gdzie wymagana jest maksymalna kontrola i siła hamowania.
Tarcze hamulcowe – wymiary i materiały
Wymiary tarcz hamulcowych
Wymiary tarcz mają kluczowe znaczenie dla skuteczności hamowania. Większa średnica zapewnia większą dźwignię i lepsze odprowadzanie ciepła.
| Średnica tarczy (mm) | Typ roweru | Zalecane do e-bike |
|---|---|---|
| 140 | Lekki miejski | Nie |
| 160 | Miejski, trekkingowy | Tak |
| 180 | Trekking, E-MTB | Tak |
| 203 | E-MTB, cargo | Tak |
| 220 | Downhill, cargo | Tak |
Grubość tarcz w e-bike’ach wynosi najczęściej 1,8–2,3 mm, co zwiększa odporność na odkształcenia termiczne.
Materiały używane w tarczach
- Stal nierdzewna: Najpopularniejszy materiał, dobra odporność na ścieranie, umiarkowana masa.
- Kompozyty karbonowe: Bardzo niska masa, wysoka odporność na przegrzewanie, wysoka cena, ograniczona dostępność.
- Węglik spiekany: Najwyższa odporność na ścieranie i temperaturę, stosowany w wyczynowych e-bike’ach.
| Materiał tarczy | Odporność na ciepło | Masa | Cena | Zastosowanie |
|---|---|---|---|---|
| Stal nierdzewna | Dobra | Średnia | Średnia | Standard, E-MTB |
| Karbon | Bardzo dobra | Niska | Wysoka | Wyczyn, sport |
| Węglik spiekany | Najwyższa | Wysoka | Bardzo wysoka | Downhill, cargo |
Płyny hamulcowe
Rodzaje płynów hamulcowych
W hydraulicznych układach hamulcowych stosuje się dwa główne typy płynów:
- Olej mineralny: Stosowany przez Shimano, Magura, Tektro. Nie wchłania wilgoci, nie powoduje korozji, łagodny dla uszczelek.
- Płyn DOT (np. DOT 4, DOT 5.1): Używany przez SRAM, Formula, Hope. Wyższa temperatura wrzenia, ale higroskopijny – wymaga częstszej wymiany.
| Typ płynu | Temperatura wrzenia (°C) | Higroskopijność | Kompatybilność |
|---|---|---|---|
| Olej mineralny | 180–210 | Niska | Shimano, Magura, Tektro |
| DOT 4 | 230 | Wysoka | SRAM, Formula, Hope |
| DOT 5.1 | 260 | Wysoka | SRAM, Formula, Hope |
Właściwości płynów
Właściwości płynów wpływają na:
- Stabilność pracy w wysokich temperaturach (odporność na fading).
- Żywotność uszczelek i przewodów.
- Częstotliwość serwisowania (olej mineralny – rzadsza wymiana, DOT – częstsza).
Wybór płynu zależy od kompatybilności z systemem hamulcowym oraz warunków eksploatacji.
Moc hamowania
Czynniki wpływające na siłę hamowania
Skuteczność hamowania w e-bike’u zależy od:
- Masę roweru i rowerzysty (większa masa = większa energia kinetyczna).
- Prędkości jazdy (siła hamowania rośnie wykładniczo z prędkością).
- Rodzaju nawierzchni (sucha, mokra, luźna).
- Wielkości i materiału tarcz.
- Typu i liczby tłoczków.
- Stanu klocków i tarcz.
Aby dostosować hamulce do wyższych prędkości pedeleców, stosuje się:
- Większe tarcze (180–220 mm).
- Zaciski czterotłoczkowe lub sześciotłoczkowe.
- Klocki metaliczne o podwyższonej odporności termicznej.
- Tarcze wentylowane.
Konserwacja hydrauliki
Regularne czynności konserwacyjne
Podstawowe działania konserwacyjne obejmują:
- Sprawdzanie poziomu i stanu płynu hamulcowego.
- Kontrolę zużycia klocków i tarcz.
- Czyszczenie klocków i tarcz z zabrudzeń oraz oleju.
- Usuwanie powietrza z układu (odpowietrzanie).
- Kontrolę szczelności przewodów i zacisków.
Regularna konserwacja wydłuża żywotność układu i zapewnia bezpieczeństwo jazdy, szczególnie w rowerach elektrycznych o dużej masie.
Wymiana i serwisowanie hamulców
Wymiana płynu hamulcowego powinna być przeprowadzana zgodnie z zaleceniami producenta (olej mineralny – co 2 lata, DOT – co 12 miesięcy lub częściej). Klocki wymienia się, gdy grubość okładziny spadnie poniżej 1 mm.
Procedura serwisowania hamulców hydraulicznych:
- Zdemontować koło i wyjąć klocki.
- Oczyścić zacisk i tłoczki.
- Wymienić klocki na nowe.
- Odpowietrzyć układ hamulcowy.
- Zamontować koło, sprawdzić działanie hamulca.
W przypadku spadku skuteczności hamowania, wycieków płynu lub nierównomiernego zużycia klocków, zalecany jest przegląd w autoryzowanym serwisie.
Hydrauliczne hamulce tarczowe stanowią kluczowy element bezpieczeństwa w nowoczesnych e-bike’ach. Ich przewaga nad mechanicznymi rozwiązaniami wynika z wyższej siły hamowania, lepszej modulacji oraz odporności na przegrzewanie. Właściwy dobór komponentów – tłoczków, klocków, tarcz oraz płynu hamulcowego – pozwala dostosować układ do specyfiki roweru elektrycznego i warunków eksploatacji. Regularna konserwacja i serwisowanie hydrauliki gwarantują niezawodność oraz długą żywotność systemu, co bezpośrednio przekłada się na bezpieczeństwo użytkownika. Przy wyborze hamulców do e-bike’a należy kierować się zarówno parametrami technicznymi, jak i kompatybilnością z pozostałymi elementami układu napędowego i ramy.
