Sensory Pozycji i Kąta Obrotu

Ten artykuł jest rozszerzeniem sekcji z artykułu: Sensory i Systemy Pomiarowe

Precyzyjne wykrywanie pozycji wirnika silnika oraz kąta obrotu korbowodu stanowi fundament nowoczesnych systemów napędowych w rowerach elektrycznych. Współczesne e-bike’i wykorzystują zaawansowane sensory, takie jak hall sensor, position sensor czy enkoder, aby zapewnić płynną komutację elektroniczną, wysoką efektywność energetyczną oraz bezpieczeństwo użytkownika.

Dokładny pomiar pozycji wirnika umożliwia optymalizację momentu obrotowego i minimalizację strat energii, co przekłada się na dłuższy zasięg oraz lepszą dynamikę jazdy. Z kolei precyzyjna detekcja kąta obrotu korbowodu pozwala na inteligentne sterowanie wspomaganiem, dostosowując moc silnika do aktualnych potrzeb rowerzysty. W systemach e-bike z roku 2026 i późniejszych, integracja zaawansowanych czujników stała się standardem, podnosząc poprzeczkę dla całej branży.

Więcej o tym przeczytasz w: Silniki Bezszczotkowe BLDC – Zasada Działania

Hall sensors w BLDC

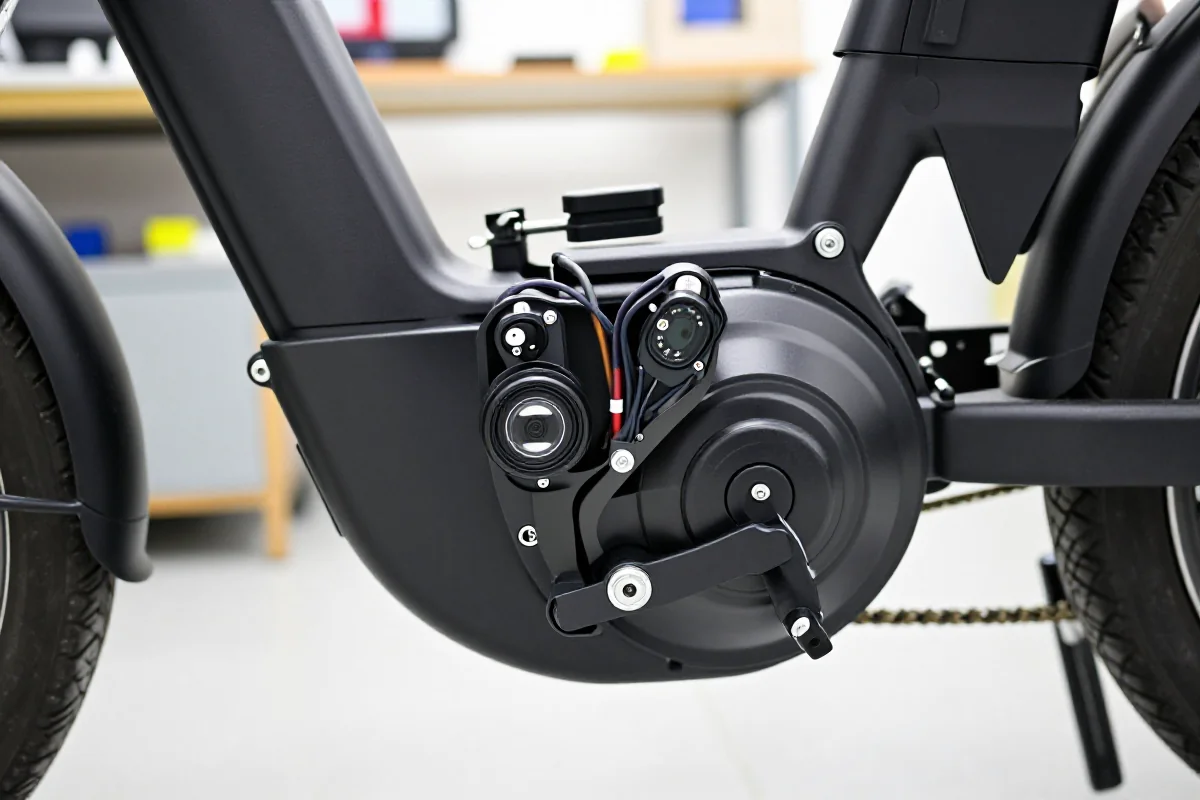

Czujniki Halla (hall sensors) są podstawowym elementem wykorzystywanym do detekcji pozycji wirnika w silnikach bezszczotkowych prądu stałego (BLDC). Ich działanie opiera się na efekcie Halla – generowaniu napięcia pod wpływem zmiany pola magnetycznego, co pozwala na precyzyjne określenie położenia magnesów trwałych wirnika względem stojana.

W silnikach BLDC stosuje się zazwyczaj trzy czujniki Halla rozmieszczone co 120° elektrycznych. Umożliwiają one detekcję sześciu podstawowych pozycji wirnika, co jest wystarczające do realizacji komutacji elektronicznej.

Typy czujników Halla wykorzystywanych w e-bike’ach:

• Czujniki bipolarny – reagują na zmianę kierunku pola magnetycznego, stosowane w prostych aplikacjach.
• Czujniki unipolarne – wykrywają obecność pola o określonej polaryzacji, zapewniają wyższą odporność na zakłócenia.
• Czujniki liniowe – umożliwiają pomiar natężenia pola, stosowane w bardziej zaawansowanych systemach.

Wydajność czujników Halla zależy od ich czułości, odporności na temperaturę oraz szybkości reakcji. Wysokiej klasy sensory, takie jak Honeywell SS495A1 lub Allegro A1324, zapewniają precyzyjną detekcję nawet przy dużych prędkościach obrotowych.

Wykrywanie pozycji wirnika

W systemach e-bike wykrywanie pozycji wirnika realizowane jest za pomocą różnych technologii. Najczęściej stosowane są czujniki Halla oraz enkodery, jednak coraz większą popularność zyskują rozwiązania sensorless control.

Porównanie technologii wykrywania pozycji wirnika:

Technologia	Dokładność	Koszt	Odporność na zakłócenia	Zastosowanie w e-bike
Czujniki Halla	Średnia	Niski	Średnia	Standard
Enkodery inkrementalne	Wysoka	Średni	Wysoka	Zaawansowane modele
Enkodery absolutne	Bardzo wysoka	Wysoki	Bardzo wysoka	High-end, cargo
Sensorless control	Zmienna	Niski	Wysoka	Kompaktowe napędy

Precyzyjny pomiar pozycji wirnika jest kluczowy dla:

• Optymalizacji momentu obrotowego
• Redukcji strat energii
• Minimalizacji drgań i hałasu
• Zwiększenia żywotności komponentów

Algorytmy sterujące analizują sygnały z czujników, przetwarzając je w czasie rzeczywistym w celu wyznaczenia optymalnych punktów komutacji. W zaawansowanych systemach stosuje się filtry cyfrowe oraz algorytmy predykcyjne, które kompensują opóźnienia i zakłócenia.

Sensorless control

Kontrola bezczujnikowa (sensorless control) polega na sterowaniu silnikiem BLDC bez fizycznych czujników pozycji wirnika. Pozycja wirnika jest estymowana na podstawie analizy napięć i prądów fazowych, wykorzystując zjawiska elektromagnetyczne zachodzące w uzwojeniach stojana.

Zalety sensorless control:

• Redukcja kosztów produkcji
• Zmniejszenie liczby komponentów podatnych na awarie
• Większa odporność na warunki środowiskowe (wilgoć, kurz)

Wady sensorless control:

• Niższa precyzja przy niskich prędkościach obrotowych
• Trudności z rozruchem pod obciążeniem
• Potrzeba zaawansowanych algorytmów sterujących

Przykłady zastosowania sensorless control obejmują kompaktowe napędy do rowerów miejskich oraz lekkie systemy wspomagania, gdzie kluczowa jest prostota i niezawodność. W systemach o wysokich wymaganiach dynamicznych, takich jak e-MTB, preferowane są jednak rozwiązania z fizycznymi czujnikami.

Wpływ sensorless control na wydajność silnika:

• Przy wysokich prędkościach – precyzja sterowania zbliżona do systemów z czujnikami
• Przy niskich prędkościach – możliwe szarpnięcia i opóźnienia w reakcji napędu
• Wzrost obciążenia termicznego podczas rozruchu

Enkodery kąta

Enkodery kąta to zaawansowane czujniki umożliwiające precyzyjny pomiar położenia kątowego wału lub korbowodu. Wyróżnia się dwa główne typy enkoderów:

• Enkodery inkrementalne – generują impulsy przy każdym przesunięciu o określony kąt, umożliwiają pomiar względny.
• Enkodery absolutne – przypisują każdej pozycji unikalny kod cyfrowy, umożliwiają pomiar bezwzględny nawet po zaniku zasilania.

Zasada działania enkoderów kąta opiera się na odczycie zmian optycznych, magnetycznych lub indukcyjnych, zależnie od konstrukcji. Przykładowe modele stosowane w e-bike’ach to Renishaw RESOLUTE (optyczny, absolutny) oraz AMS AS5048A (magnetyczny, inkrementalny).

Porównanie enkoderów:

Typ enkodera	Rozdzielczość	Odporność na zakłócenia	Zastosowanie
Inkrementalny	1024-4096 ppr	Średnia	Standardowe e-bike
Absolutny	12-18 bitów	Wysoka	Cargo, high-end

Enkodery są wykorzystywane do:

• Monitorowania kąta obrotu korbowodu w systemach torque sensing
• Precyzyjnej kontroli położenia wału silnika w napędach o wysokiej dynamice
• Synchronizacji pracy kilku napędów w rowerach cargo

Sygnały fazowe

Sygnały fazowe to przebiegi elektryczne generowane przez sterownik silnika BLDC, odpowiadające za zasilanie poszczególnych uzwojeń stojana. Ich prawidłowe odczytywanie i analiza są kluczowe dla efektywnej komutacji elektronicznej.

Znaczenie sygnałów fazowych:

• Określają aktualną pozycję wirnika względem stojana
• Umożliwiają sterownikowi precyzyjne przełączanie faz, minimalizując straty energii
• Pozwalają na detekcję nieprawidłowości pracy silnika (np. zanik fazy, zwarcie)

Wpływ na komutację silnika:

• Błędne odczyty sygnałów fazowych prowadzą do spadku momentu obrotowego i wzrostu zużycia energii
• Prawidłowa analiza sygnałów umożliwia płynną i cichą pracę napędu

W nowoczesnych systemach e-bike sygnały fazowe są często monitorowane cyfrowo, a ich analiza wspierana jest przez algorytmy DSP (Digital Signal Processing).

Komutacja elektroniczna

Komutacja elektroniczna to proces sterowania przepływem prądu przez uzwojenia silnika BLDC w zależności od aktualnej pozycji wirnika. Zastępuje ona tradycyjną komutację mechaniczną stosowaną w silnikach szczotkowych.

Rola komutacji elektronicznej:

• Zapewnia optymalne wykorzystanie momentu obrotowego
• Pozwala na precyzyjną kontrolę prędkości i kierunku obrotów
• Minimalizuje zużycie energii i podnosi sprawność napędu

Metody komutacji elektronicznej:

Metoda	Zalety	Wady	Zastosowanie
Komutacja z czujnikami	Wysoka precyzja, niezawodność	Większa liczba komponentów	Standardowe e-bike
Komutacja bezczujnikowa	Prosta konstrukcja, niższy koszt	Niższa precyzja przy rozruchu	Kompaktowe napędy
Komutacja z enkoderem	Najwyższa dokładność	Wysoki koszt, złożoność	High-end, cargo

W systemach e-bike z 2026 roku komutacja elektroniczna jest realizowana przez zaawansowane sterowniki mikroprocesorowe, które dynamicznie dostosowują parametry pracy silnika do warunków jazdy i preferencji użytkownika.

Podsumowując, wybór odpowiednich sensorów pozycji i kąta obrotu w systemach e-bike ma kluczowe znaczenie dla efektywności, bezpieczeństwa oraz komfortu jazdy. Integracja nowoczesnych czujników, takich jak hall sensor, position sensor czy enkoder, umożliwia realizację zaawansowanych algorytmów sterowania, które przekładają się na wyższą kulturę pracy napędu i dłuższą żywotność komponentów. W praktyce, dobór technologii powinien być uzależniony od wymagań aplikacji – od prostych systemów miejskich po zaawansowane rowery cargo i e-MTB, gdzie liczy się maksymalna precyzja i niezawodność.
