Sensory Zmiany Biegów i Detekcja

Ten artykuł jest rozszerzeniem sekcji z artykułu: Integracja Napędu Elektrycznego z Mechaniką

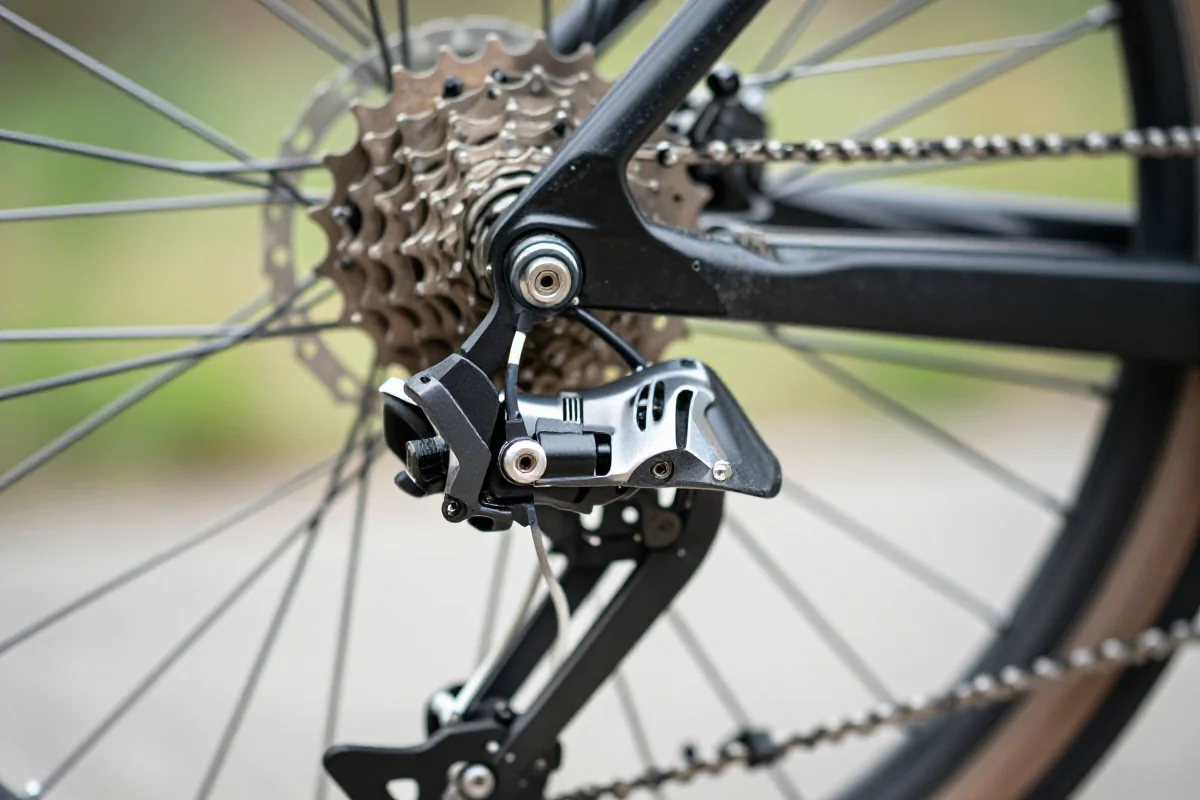

Systemy detekcji zmiany biegów w rowerach elektrycznych stanowią kluczowy element nowoczesnych napędów e-bike. Odpowiednia synchronizacja pracy silnika z mechanizmem zmiany przełożeń wpływa bezpośrednio na trwałość napędu, płynność jazdy oraz bezpieczeństwo użytkownika. Współczesne pedelece i rowery z napędem elektrycznym coraz częściej wyposażane są w zaawansowane sensory zmiany biegów (shift sensors), które umożliwiają precyzyjne wykrywanie momentu przełączania i dynamiczne sterowanie mocą silnika.

Czujniki przerzutki, wykorzystujące różne technologie detekcji, przesyłają sygnały do kontrolera e-bike, pozwalając na chwilowe odłączenie napędu podczas zmiany przełożeń. Minimalizuje to ryzyko uszkodzenia łańcucha, kasety i przerzutki, a także poprawia komfort jazdy. Artykuł prezentuje szczegółową analizę typów sensorów, ich montażu, kalibracji, komunikacji z kontrolerem, timing response, rozwiązań aftermarketowych oraz procedur diagnostycznych.

Więcej o tym przeczytasz w: Automatyczne Systemy Przekładni

Typy shift sensors

Współczesne systemy detekcji zmiany biegów w e-bike’ach opierają się na trzech głównych technologiach:

• Czujniki Hall’a
• Wykorzystują efekt Halla do detekcji zmian pola magnetycznego generowanego przez magnes detekcyjny zamontowany na lince przerzutki lub w pobliżu mechanizmu zmiany biegów.
• Sygnał generowany przez hall sensor jest precyzyjny i odporny na zakłócenia elektromagnetyczne.
• Przykłady zastosowań: systemy Shimano STEPS, Bafang M400, Bosch Performance Line.

• Czujniki magnetyczne
• Bazują na obecności lub braku pola magnetycznego, wykrywanego przez prosty detektor magnetyczny.
• Magnes detekcyjny montowany jest na ruchomym elemencie, a czujnik rejestruje jego pozycję.
• Charakteryzują się prostą konstrukcją i wysoką niezawodnością, jednak mogą być mniej precyzyjne niż czujniki Hall’a.

• Czujniki optyczne
• Działają na zasadzie przerwania lub odbicia wiązki światła przez ruchome elementy mechanizmu zmiany biegów.
• Stosowane głównie w zaawansowanych systemach OEM, gdzie wymagana jest bardzo wysoka precyzja detekcji.
• Wrażliwe na zabrudzenia i warunki atmosferyczne, co może wpływać na ich niezawodność.

Typ sensora	Zasada działania	Przykłady zastosowań	Zalety	Wady
Hall sensor	Pomiar pola magnetycznego	Shimano STEPS, Bosch, Bafang	Precyzja, odporność na EMI	Wyższy koszt, montaż magnesu
Magnetyczny	Detekcja magnesu	Aftermarket, Bafang	Prosta konstrukcja, trwałość	Mniejsza precyzja
Optyczny	Przerwanie wiązki światła	OEM, high-end	Bardzo wysoka czułość	Wrażliwość na zabrudzenia

Montaż i kalibracja

Prawidłowy montaż i kalibracja shift sensors są kluczowe dla ich skuteczności. Proces instalacji różni się w zależności od typu czujnika i specyfiki roweru elektrycznego.

Wybór odpowiedniego miejsca montażu

• Sensor powinien być zamontowany w miejscu, gdzie ruch linki przerzutki lub mechanizmu zmiany biegów jest wyraźny i powtarzalny.
• Unikać należy miejsc narażonych na bezpośrednie działanie wody, błota i uszkodzenia mechaniczne.
• Dla czujników Hall’a i magnetycznych istotne jest precyzyjne ustawienie magnesu detekcyjnego względem sensora.
• W przypadku czujników optycznych konieczne jest zapewnienie czystości powierzchni detekcyjnych.

Kalibracja sensorów

1. Zamontować sensor zgodnie z instrukcją producenta, dbając o odpowiednią odległość od magnesu lub elementu detekcyjnego.
2. Podłączyć sensor do kontrolera e-bike, korzystając z dedykowanych złączy lub przewodów.
3. Uruchomić procedurę kalibracyjną w oprogramowaniu serwisowym (np. Bosch DiagnosticTool, Shimano E-Tube Project).
4. Przeprowadzić test zmiany biegów, obserwując reakcję systemu na sygnał z sensora.
5. W razie potrzeby wyregulować położenie sensora lub magnesu, aż do uzyskania prawidłowej detekcji.

Narzędzia wymagane do kalibracji:

• Klucze imbusowe i śrubokręty
• Oprogramowanie diagnostyczne producenta
• Multimetr (dla czujników analogowych)

Sygnały do kontrolera

Shift sensors komunikują się z kontrolerem e-bike za pomocą sygnałów, które mogą mieć charakter analogowy lub cyfrowy.

Rodzaje sygnałów

• Sygnały analogowe – zmiana napięcia w określonym zakresie (np. 0–5V) sygnalizuje ruch linki lub zmianę pozycji przerzutki.
• Sygnały cyfrowe – impuls (np. 0/1) informuje kontroler o rozpoczęciu lub zakończeniu zmiany biegu.
• Wybór formatu sygnału zależy od architektury systemu napędowego i wymaga zgodności z kontrolerem.

Kompatybilność z systemami kontrolnymi

• Przed montażem sensora należy sprawdzić, czy dany model jest kompatybilny z kontrolerem e-bike (np. Bosch, Shimano, Bafang).
• Niektóre kontrolery wymagają określonego typu sygnału lub dedykowanego firmware’u.
• W przypadku rozwiązań aftermarketowych istotne jest sprawdzenie specyfikacji elektrycznej i protokołu komunikacji.

Timing response

Odpowiedź czasowa (timing response) sensora zmiany biegów ma kluczowe znaczenie dla płynności jazdy i ochrony napędu.

Reakcja na zmiany biegów

• Szybka detekcja zmiany biegu umożliwia natychmiastowe odłączenie mocy silnika, co zapobiega przeciążeniom łańcucha i przerzutki.
• W systemach OEM czas reakcji wynosi zwykle 10–30 ms, natomiast w rozwiązaniach aftermarketowych może być dłuższy (do 100 ms).
• Krytyczne sytuacje to gwałtowne zmiany przełożeń pod obciążeniem, gdzie opóźnienie może prowadzić do uszkodzeń mechanicznych.

Opóźnienia w detekcji

• Opóźnienia mogą wynikać z niewłaściwego montażu, zanieczyszczenia sensora, błędów kalibracji lub niekompatybilności sygnału.
• Minimalizację opóźnień uzyskuje się przez:
• Precyzyjne ustawienie sensora i magnesu
• Regularną konserwację i czyszczenie
• Aktualizację firmware’u kontrolera

Aftermarket solutions

Rynek rozwiązań aftermarketowych dla sensorów zmiany biegów dynamicznie się rozwija, oferując szeroką gamę produktów kompatybilnych z różnymi systemami e-bike.

Nowe technologie i modele czujników

• Nowoczesne shift sensors wykorzystują miniaturowe hall sensories o wysokiej czułości, zintegrowane z elektroniką diagnostyczną.
• Przykłady modeli: GearSensor GS-E (Bafang), SensorX Pro (uniwersalny), ShiftTec V2 (kompatybilny z Shimano i Bosch).
• Rozwiązania aftermarketowe często oferują możliwość programowania parametrów detekcji i współpracy z różnymi kontrolerami.

Wskazówki na co zwrócić uwagę przy wyborze

• Kompatybilność elektryczna i mechaniczna z posiadanym systemem napędowym
• Odporność na warunki atmosferyczne i zabrudzenia
• Możliwość kalibracji i diagnostyki
• Opinie użytkowników oraz dostępność wsparcia technicznego

Model sensora	Typ detekcji	Kompatybilność	Cena (2026)	Zalety	Wady
GearSensor GS-E	Hall sensor	Bafang, Shimano	~350 zł	Precyzja, trwałość	Wymaga precyzyjnego montażu
SensorX Pro	Magnetyczny	Uniwersalny	~220 zł	Prosta instalacja	Mniejsza czułość
ShiftTec V2	Hall sensor	Bosch, Shimano, Bafang	~400 zł	Programowalny, szybki	Wyższa cena

Troubleshooting

Problemy z sensorami zmiany biegów mogą prowadzić do nieprawidłowej pracy napędu, obniżenia komfortu jazdy i zwiększonego zużycia komponentów.

Objawy problemów

• Brak reakcji silnika podczas zmiany biegów
• Opóźnione lub zbyt długie odłączenie napędu
• Nieprawidłowe sygnały do kontrolera (błędy diagnostyczne)
• Przerywana praca napędu podczas jazdy

Diagnostyka

1. Sprawdzić poprawność montażu sensora i magnesu detekcyjnego.
2. Zweryfikować połączenia elektryczne i stan przewodów.
3. Skorzystać z oprogramowania diagnostycznego producenta do odczytu sygnałów z sensora.
4. Zmierzyć napięcie/impuls na wyjściu sensora przy zmianie biegów (multimetr, oscyloskop).

Rozwiązania

• Skorygować położenie sensora lub magnesu
• Wyczyścić czujnik i elementy detekcyjne z zabrudzeń
• Zaktualizować firmware kontrolera
• Wymienić uszkodzony sensor na nowy, kompatybilny model

Systemy detekcji zmiany biegów w rowerach elektrycznych stanowią istotny element zapewniający płynność jazdy, ochronę napędu i bezpieczeństwo użytkownika. Wybór odpowiedniego typu sensora, jego prawidłowy montaż i kalibracja, a także regularna diagnostyka i konserwacja są kluczowe dla niezawodności całego systemu. Rozwiązania aftermarketowe oferują szerokie możliwości dopasowania do różnych napędów, jednak wymagają świadomego wyboru pod kątem kompatybilności i jakości. Zaawansowane technologie detekcji, takie jak hall sensor czy czujniki optyczne, pozwalają na precyzyjne sterowanie pracą silnika podczas zmiany biegów, co przekłada się na długowieczność i komfort użytkowania e-bike’ów w 2026 roku i kolejnych sezonach.
