Ten artykuł jest rozszerzeniem sekcji z artykułu: Przerzutki MTB – technologia i regulacja
Współczesne układy napędowe rowerów górskich (MTB) wymagają precyzyjnego doboru komponentów, aby zapewnić płynną i niezawodną zmianę przełożeń w zróżnicowanym terenie. Jednym z kluczowych parametrów wpływających na pracę napędu jest długość wózka przerzutki (cage length) oraz jej pojemność (capacity). Te dwa czynniki determinują, czy przerzutka będzie w stanie obsłużyć wybrany zakres kasety i korby, a także wpływają na prześwit roweru oraz podatność na uszkodzenia w terenie.
Właściwy dobór długości wózka i pojemności przerzutki jest niezbędny zarówno w napędach 1x, jak i w bardziej złożonych konfiguracjach 2x czy 3x. Błędna konfiguracja może prowadzić do problemów z napięciem łańcucha, nieprawidłowej pracy napędu, a nawet uszkodzeń mechanicznych. Celem niniejszego artykułu jest szczegółowe omówienie zagadnień związanych z długością wózka, pojemnością przerzutki oraz praktycznymi aspektami ich doboru do współczesnych napędów MTB.
Definicja cage length i capacity

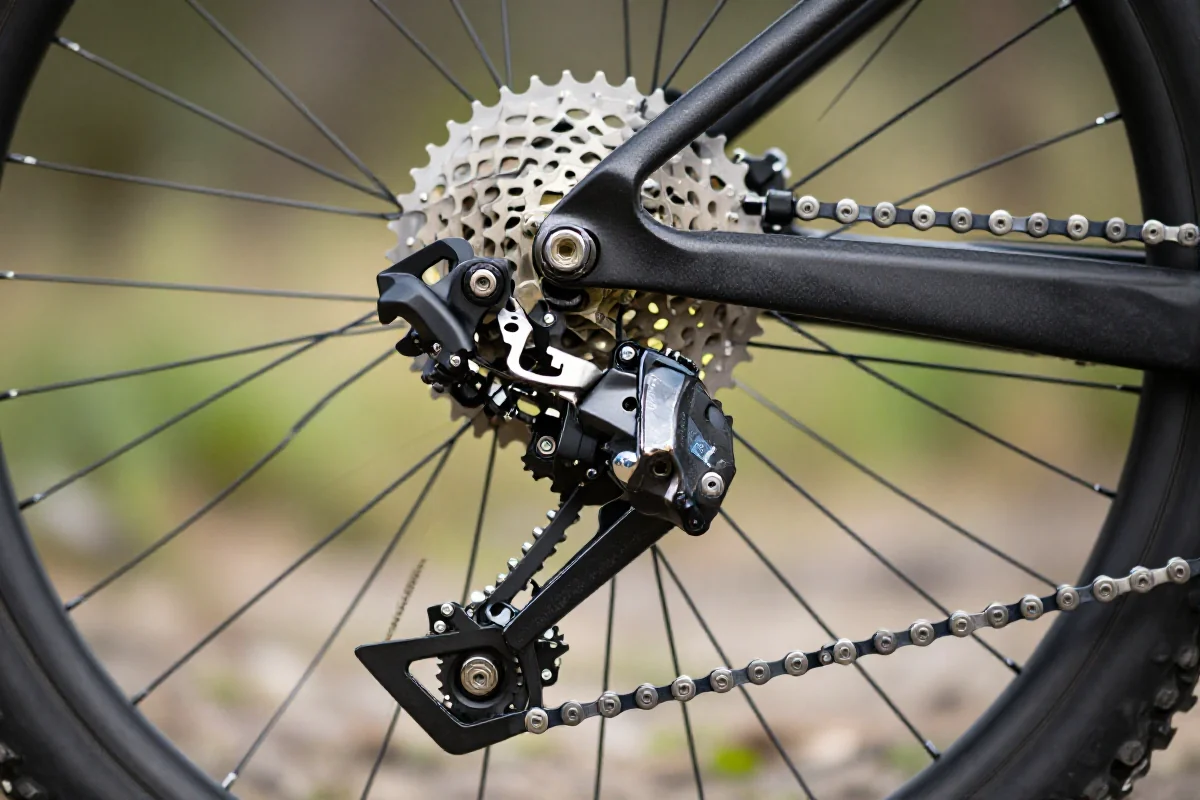

Cage length (długość wózka przerzutki) to odległość między osiami górnego i dolnego kółka prowadzącego wózka. Wyróżnia się trzy podstawowe typy długości wózka:
- Short cage (krótki wózek, oznaczenie często: GS lub S)
- Medium cage (średni wózek, oznaczenie: GS lub M)
- Long cage (długi wózek, oznaczenie: SGS lub L)
Długość wózka determinuje, jak dużą różnicę długości łańcucha przerzutka jest w stanie obsłużyć podczas zmiany przełożeń.
Capacity (pojemność przerzutki) to maksymalna różnica liczby zębów, jaką przerzutka może skompensować, uwzględniając zarówno zakres kasety, jak i korby. Pojemność wyrażana jest w liczbie zębów i określa, czy przerzutka poradzi sobie z daną konfiguracją napędu bez utraty napięcia łańcucha.
Obliczanie capacity (biggest-smallest)
Pojemność przerzutki oblicza się według wzoru:
Capacity = (największa zębatka korby – najmniejsza zębatka korby) + (największa zębatka kasety – najmniejsza zębatka kasety)
Przykłady obliczeń dla różnych konfiguracji:
| Konfiguracja napędu | Zakres korby | Zakres kasety | Obliczenie capacity | Wymagana pojemność |
|---|---|---|---|---|
| 1×12 (34T, 10-51T) | 34T | 10-51T | (34-34) + (51-10) | 41T |
| 2×11 (36/26T, 11-42T) | 36/26T | 11-42T | (36-26) + (42-11) | 10+31=41T |
| 3×10 (42/32/24T, 11-36T) | 42/24T | 11-36T | (42-24) + (36-11) | 18+25=43T |
Wartość capacity musi być równa lub większa od obliczonej sumy, aby przerzutka mogła prawidłowo obsłużyć cały zakres przełożeń.
Short cage dla 1x systems
Przerzutki z krótkim wózkiem (short cage) są zoptymalizowane do napędów 1x, gdzie stosuje się pojedynczą zębatkę z przodu i szerokozakresową kasetę z tyłu. Charakterystyka short cage:
- Zazwyczaj pojemność do 36-42T, zależnie od modelu (np. Shimano XT M8100 GS: 41T)
- Krótszy wózek zapewnia wyższy prześwit, mniejsze ryzyko uszkodzeń w terenie
- Szybsza i bardziej precyzyjna zmiana biegów dzięki mniejszej długości łańcucha do skompensowania
Short cage jest idealny dla napędów 1×12 (np. SRAM GX Eagle 1×12, Shimano SLX M7100 1×12), gdzie różnica zębów na korbie wynosi zero, a cała pojemność dotyczy kasety.
Medium/long cage dla wide range
Przerzutki z medium cage (średni wózek) oraz long cage (długi wózek) są stosowane w napędach z większą liczbą zębatek z przodu (2x, 3x) lub w systemach z bardzo szerokim zakresem kasety. Zastosowanie:
- Medium cage: typowo pojemność do 39-45T, stosowany w 2×11, 2×12 (np. Shimano XT M8100 GS)
- Long cage: pojemność do 47-50T i więcej, wymagany w 3×10, 3×11 lub napędach trekkingowych (np. Shimano Deore M6100 SGS)
Zalety dłuższego wózka:
- Możliwość obsługi większej różnicy zębów na korbie i kasecie
- Uniwersalność w konfiguracjach z wieloma tarczami
Wadą jest większa długość, co wpływa na prześwit i podatność na uszkodzenia.
Maximum cog size limits
Każda przerzutka ma określony limit największej zębatki kasety (max cog), który może obsłużyć. Przekroczenie tej wartości prowadzi do problemów z napięciem łańcucha i pracą napędu.
| Model przerzutki | Typ wózka | Max cog (największa zębatka kasety) |
|---|---|---|
| Shimano XT M8100 GS (short) | GS | 51T |
| Shimano XT M8100 SGS (long) | SGS | 51T |
| SRAM GX Eagle (long) | L | 52T |
| Shimano Deore M6100 SGS (long) | SGS | 51T |
| Shimano Deore M5120 (long) | SGS | 46T |
Dobierając przerzutkę, należy sprawdzić w specyfikacji producenta maksymalną obsługiwaną zębatkę kasety. Przekroczenie tej wartości skutkuje brakiem możliwości poprawnej regulacji i ryzykiem uszkodzenia napędu.
Wpływ na ground clearance
Długość wózka przerzutki bezpośrednio wpływa na prześwit roweru (ground clearance). Im dłuższy wózek, tym niżej znajduje się dolne kółko przerzutki, co zwiększa ryzyko kontaktu z przeszkodami terenowymi (kamienie, korzenie, krawężniki).
- Short cage: najwyższy prześwit, minimalizuje ryzyko uderzeń
- Medium/long cage: niższy prześwit, większa podatność na uszkodzenia w trudnym terenie
W rowerach enduro, trail i downhill preferowane są przerzutki z krótkim wózkiem, zwłaszcza w napędach 1x, gdzie nie jest wymagana duża pojemność.
Dobór cage do konfiguracji
Dobór długości wózka przerzutki powinien uwzględniać:
- Liczbę tarcz z przodu (1x, 2x, 3x)
- Zakres kasety (największa i najmniejsza zębatka)
- Obliczoną pojemność napędu
- Maksymalną obsługiwaną zębatkę kasety (max cog)
- Preferowany prześwit w zależności od stylu jazdy
Przykładowe konfiguracje i rekomendacje:
| Typ roweru | Napęd | Zalecany cage | Przykładowa przerzutka |
|---|---|---|---|
| XC/Trail 1×12 | 34T, 10-51T | Short (GS) | Shimano XT M8100 GS |
| All Mountain 2×11 | 36/26T, 11-42T | Medium (GS) | Shimano XT M8000 GS |
| Trekking 3×10 | 42/32/24T, 11-36T | Long (SGS) | Shimano Deore M6100 SGS |
| Enduro 1×12 | 32T, 10-52T | Long (L) | SRAM GX Eagle (long cage) |
W przypadku wątpliwości należy kierować się specyfikacją producenta oraz obliczoną pojemnością napędu.
Problemy z niewłaściwym doborem
Niewłaściwy dobór długości wózka lub pojemności przerzutki prowadzi do szeregu problemów eksploatacyjnych:
- Zbyt krótki wózek: brak możliwości napięcia łańcucha w skrajnych przełożeniach, łańcuch opada lub przeskakuje
- Zbyt mała pojemność: niemożność obsługi pełnego zakresu przełożeń, trudności z regulacją, nadmierne zużycie komponentów
- Zbyt długi wózek: zwiększone ryzyko uszkodzeń w terenie, obniżony prześwit, większa masa
Typowe objawy to:
- Przeskakiwanie łańcucha na zębatkach (skipping gears)
- Trudności z precyzyjną regulacją przerzutki
- Hałas i nieprawidłowa praca napędu w skrajnych przełożeniach
- Uszkodzenia mechaniczne wózka po kontakcie z przeszkodami
Dobór długości wózka przerzutki (cage length) i jej pojemności (capacity) jest kluczowy dla prawidłowej pracy napędu w rowerach górskich. Precyzyjne obliczenie pojemności oraz uwzględnienie maksymalnej obsługiwanej zębatki kasety pozwala uniknąć problemów z napięciem łańcucha i regulacją. W napędach 1x preferowane są krótkie wózki dla maksymalnego prześwitu, natomiast konfiguracje 2x i 3x wymagają dłuższych wózków o większej pojemności. Niewłaściwy dobór prowadzi do awarii i obniżenia bezpieczeństwa jazdy. Przy modernizacji napędu warto każdorazowo przeanalizować wymagania systemu oraz specyfikację producenta, aby zapewnić optymalną pracę i trwałość komponentów.
