Chainrings i narrow-wide technology

Ten artykuł jest rozszerzeniem sekcji z artykułu: Kasety i zębatki – zakresy przełożeń

Technologia zębatek w rowerach górskich przeszła znaczącą ewolucję w ostatnich latach, odpowiadając na rosnące wymagania dotyczące wydajności, trwałości oraz niezawodności napędu. Kluczowym elementem tej transformacji jest profil narrow-wide, który zrewolucjonizował sposób, w jaki łańcuch współpracuje z zębatką, szczególnie w napędach jednorzędowych (1x). Współczesne chainrings dostępne są w szerokiej gamie rozmiarów, kształtów i standardów montażowych, co pozwala na precyzyjne dopasowanie do stylu jazdy oraz specyfiki terenu.

W artykule przedstawiono najważniejsze aspekty technologii zębatek: od profilu narrow-wide, przez rozmiary i standardy montażu (direct mount, spider mount, BCD), aż po materiały, trwałość i wpływ na retencję łańcucha. Omówiono także zębatki owalne oraz praktyczne wskazówki dotyczące doboru komponentów do różnych warunków terenowych.

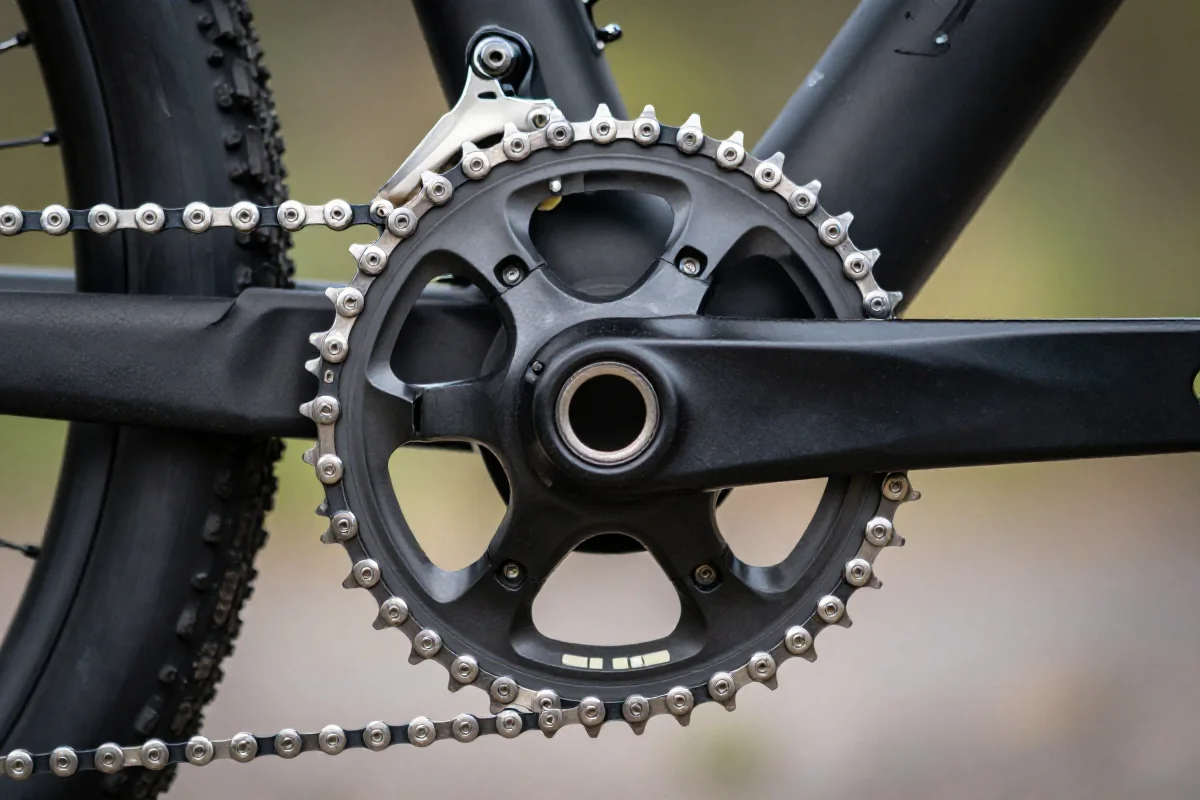

Narrow-wide tooth profile

Technologia narrow-wide polega na naprzemiennym rozmieszczeniu wąskich i szerokich zębów na zębatce. Wąskie zęby pasują do wąskich ogniw łańcucha, szerokie do szerokich, co minimalizuje ryzyko spadania łańcucha podczas jazdy w trudnym terenie. Rozwiązanie to jest kluczowe w napędach 1×12, gdzie nie stosuje się przedniej przerzutki jako dodatkowego zabezpieczenia.

Zalety profilu narrow-wide:

• Zwiększona retencja łańcucha bez użycia prowadnic
• Redukcja hałasu i wibracji napędu
• Lepsza współpraca z nowoczesnymi łańcuchami 11- i 12-rzędowymi

Wiodący producenci, tacy jak SRAM (X-Sync), Shimano (Dynamic Chain Engagement+), AbsoluteBLACK czy Wolf Tooth Components, stale rozwijają własne warianty narrow-wide, optymalizując kształt zębów pod kątem trwałości i współpracy z konkretnymi napędami.

Rozmiary zębatek (28T-38T)

Zębatki do napędów MTB występują najczęściej w zakresie od 28T do 38T (T = liczba zębów). Wybór rozmiaru wpływa bezpośrednio na przełożenia, kadencję oraz efektywność jazdy w różnych warunkach.

Rozmiar zębatki	Przeznaczenie	Zalety	Wady
28T-30T	Stromy teren, enduro, trail	Ułatwia podjazdy, wysoka kadencja	Niższa prędkość maksymalna
32T-34T	Uniwersalne, XC, trail	Zbalansowane przełożenia	Mniejsza specjalizacja
36T-38T	Szybkie trasy, maratony, gravel	Wyższa prędkość, lepsza na zjazdach	Trudniejsze podjazdy, większe obciążenie nóg

Dobór rozmiaru powinien uwzględniać:

• Charakterystykę terenu (górski, płaski, mieszany)
• Siłę i preferencje rowerzysty
• Zakres kasety (np. 10-51T w napędach 1×12)

Direct mount vs spider mount

System montażu zębatki determinuje kompatybilność z korbą oraz łatwość wymiany.

• Direct mount: Zębatka mocowana bezpośrednio do ramienia korby, bez użycia pająka (spidera). Systemy takie stosują m.in. SRAM (Direct Mount), Race Face (Cinch), Shimano (Direct Mount).
• Spider mount: Zębatka przykręcana do pająka (spidera) za pomocą śrub, zgodnie ze standardem BCD.

Cecha	Direct mount	Spider mount
Waga	Niższa (brak spidera)	Wyższa
Sztywność	Wyższa	Zależna od konstrukcji
Wymiana zębatki	Szybsza, mniej śrub	Wymaga odkręcenia śrub BCD
Kompatybilność	Ograniczona do danego systemu	Większa uniwersalność
Cena	Zazwyczaj wyższa	Zazwyczaj niższa

Direct mount dominuje w nowoczesnych napędach 1x, gdzie liczy się prostota i niska masa. Spider mount pozostaje popularny w starszych systemach oraz tam, gdzie wymagana jest większa elastyczność w doborze zębatek.

BCD (Bolt Circle Diameter)

BCD (Bolt Circle Diameter) to średnica okręgu, na którym rozmieszczone są otwory montażowe zębatki. Jest to kluczowy parametr przy doborze zębatki do korby spider mount.

Najpopularniejsze standardy BCD w MTB:

• 104 mm (klasyczny 4-ramienny)
• 96 mm (Shimano 4-ramienny asymetryczny)
• 110 mm (często w gravelach i szosie)
• 76 mm (SRAM X-Sync 2)

Obliczanie BCD:

1. Zmierz odległość między sąsiednimi otworami montażowymi.
2. Skorzystaj z kalkulatora BCD lub wzoru geometrycznego (dla 4- i 5-ramiennych spiderów).

Znajomość BCD jest niezbędna do zapewnienia kompatybilności zębatki z korbą. Niewłaściwy dobór uniemożliwia montaż lub prowadzi do niewłaściwej pracy napędu.

Oval/elliptical chainrings

Zębatki owalne (elliptical chainrings) różnią się od tradycyjnych okrągłych zmiennym promieniem, co wpływa na rozkład siły podczas obrotu korbą. Owalne chainrings mają na celu:

• Zmniejszenie martwego punktu w cyklu pedałowania
• Zwiększenie efektywności przekazywania mocy
• Redukcję zmęczenia mięśni

Zalety owalnych zębatek:

• Płynniejsze pedałowanie, szczególnie na podjazdach
• Lepsza trakcja w technicznym terenie
• Potencjalnie mniejsze obciążenie stawów

Przykładowi producenci: AbsoluteBLACK, Rotor Q-Rings, OneUp Components. Owalne zębatki dostępne są zarówno w wersjach narrow-wide, jak i klasycznych.

Materiały i trwałość

Zębatki MTB produkowane są z różnych materiałów, co wpływa na ich wagę, trwałość i cenę.

• Aluminium (np. 7075-T6):
• Niska masa
• Dobra sztywność
• Umiarkowana trwałość (ok. 3000-5000 km)
• Stal:
• Wyższa masa
• Bardzo wysoka trwałość (nawet 8000-12000 km)
• Niższa cena
• Karbon:
• Najniższa masa
• Wysoka sztywność
• Wysoka cena, ograniczona trwałość w warunkach błotnych

Wybór materiału zależy od priorytetów: waga i wydajność (aluminium, karbon) kontra trwałość i ekonomia (stal).

Dobór rozmiaru według terrain

Dobór rozmiaru zębatki powinien być uzależniony od typu terenu oraz stylu jazdy.

• Teren górski, techniczny:
• Zębatki 28T-30T
• Ułatwione podjazdy, lepsza kontrola na stromych sekcjach
• Teren mieszany, maratony:
• Zębatki 32T-34T
• Uniwersalne przełożenia, kompromis między podjazdami a prędkością
• Teren płaski, szybkie trasy:
• Zębatki 36T-38T
• Wyższa prędkość maksymalna, efektywność na zjazdach

Przykład praktyczny: zawodnik XC na trasie z przewagą podjazdów wybierze 30T, natomiast maratończyk na płaskim 36T.

Chain retention performance

Retencja łańcucha to kluczowy aspekt napędu MTB, szczególnie w napędach 1x bez przedniej przerzutki. Zębatki narrow-wide znacząco poprawiają utrzymanie łańcucha na zębatce, nawet podczas jazdy w błocie, na kamieniach czy przy dużych wibracjach.

Czynniki wpływające na chain retention:

• Profil narrow-wide
• Precyzyjne spasowanie z łańcuchem (np. 12-rzędowy łańcuch z zębatką 12s)
• Stan techniczny zębatki i łańcucha

Dodatkowe zabezpieczenia:

• Napinacze łańcucha (chain guides) – stosowane w enduro, DH
• Sprzęgła w przerzutkach tylnej (clutch) – standard w napędach SRAM i Shimano od 2020 roku

Systemy te, w połączeniu z nowoczesnymi zębatkami, praktycznie eliminują problem spadania łańcucha w rowerach górskich.

Podsumowując, technologia zębatek narrow-wide oraz rozwój systemów montażu i materiałów znacząco wpłynęły na niezawodność i wydajność napędów MTB. Wybór odpowiedniego chainringa – pod względem profilu, rozmiaru, materiału i standardu montażu – powinien być podyktowany zarówno specyfiką terenu, jak i indywidualnymi preferencjami rowerzysty. Eksperymentowanie z różnymi rozwiązaniami pozwala optymalizować napęd pod kątem własnych potrzeb, a śledzenie nowości technologicznych umożliwia korzystanie z coraz bardziej zaawansowanych i niezawodnych komponentów.
