Konstrukcja ram karbonowych – monocoque i lugged

Ten artykuł jest rozszerzeniem sekcji z artykułu: Metody konstrukcji i produkcji ram

Ramy karbonowe stanowią obecnie standard w segmencie zaawansowanych rowerów górskich (MTB), szosowych oraz gravelowych. Wykorzystanie włókna węglowego pozwala na uzyskanie wyjątkowej sztywności przy minimalnej masie, co bezpośrednio przekłada się na osiągi i komfort jazdy. Kluczowym aspektem konstrukcji ram karbonowych jest wybrana metoda produkcji, która determinuje właściwości mechaniczne, możliwości projektowe oraz potencjał naprawczy ramy.

Współczesne technologie produkcji ram karbonowych obejmują konstrukcje monocoque, lugged oraz rozwiązania hybrydowe. Każda z tych metod charakteryzuje się odmiennym podejściem do formowania i łączenia elementów, co wpływa na sztywność, wagę, trwałość oraz koszty produkcji. Wybór odpowiedniej technologii jest kluczowy zarówno dla producentów, jak i użytkowników, poszukujących optymalnego balansu pomiędzy parametrami użytkowymi a możliwościami serwisowymi.

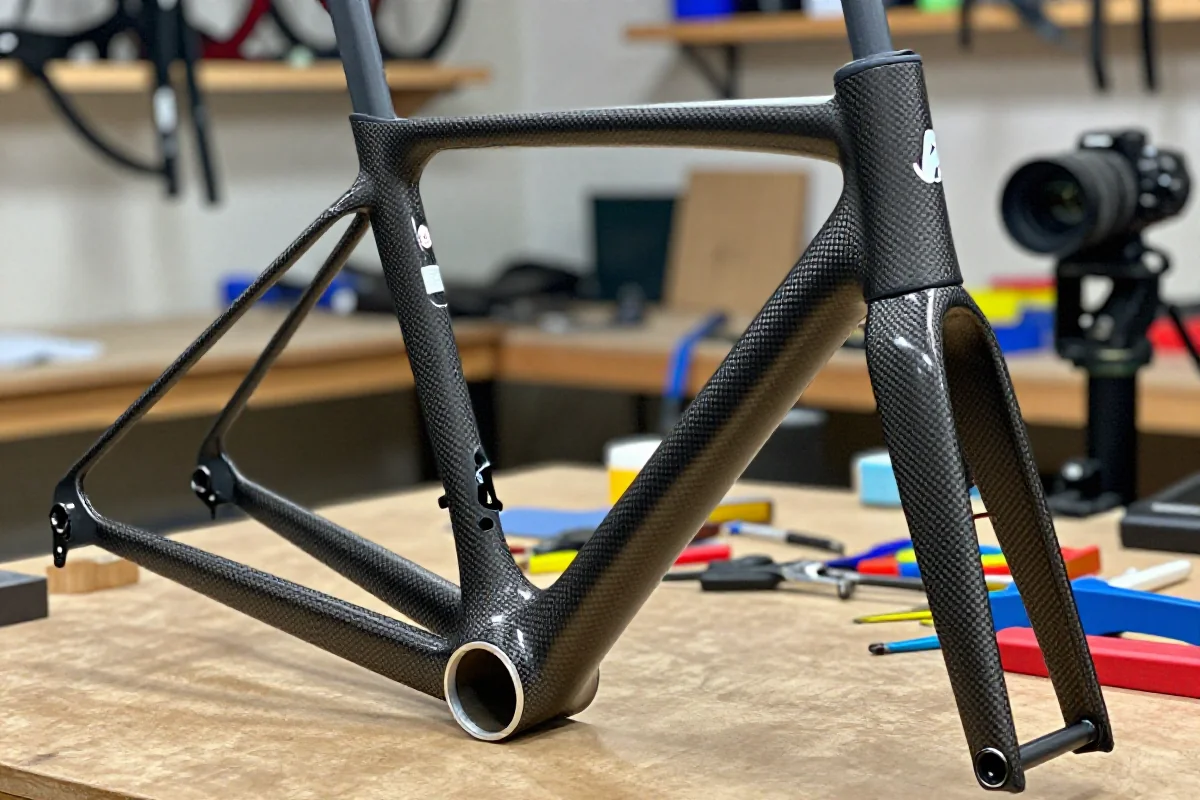

Monocoque – zalety i proces produkcji

Konstrukcja monocoque polega na formowaniu całej ramy lub jej dużych sekcji jako jednego, integralnego elementu z włókna węglowego. W procesie tym wykorzystuje się precyzyjne formy (moldy), do których układane są warstwy preimpregnowanego włókna węglowego (prepreg). Następnie całość jest utwardzana w autoklawie pod wysokim ciśnieniem i temperaturą.

Proces produkcji ramy monocoque:

1. Projektowanie geometrii i przygotowanie formy.
2. Układanie warstw włókna węglowego zgodnie z kierunkami obciążeń.
3. Umieszczenie rdzenia (np. z pianki lub nadmuchiwanej membrany) wewnątrz formy.
4. Zamknięcie formy i utwardzanie w autoklawie.
5. Wykończenie powierzchni, usunięcie nadmiaru materiału, montaż wkładek metalowych.

Zalety konstrukcji monocoque:

• Maksymalna sztywność przy minimalnej masie dzięki ciągłości włókien.
• Możliwość uzyskania zaawansowanych, aerodynamicznych kształtów.
• Brak dodatkowych połączeń klejonych lub śrubowanych, co eliminuje potencjalne punkty osłabienia.
• Optymalizacja rozkładu włókien pod kątem lokalnych obciążeń.

Lugged – elastyczność i naprawa

Konstrukcja lugged polega na łączeniu poszczególnych rur karbonowych za pomocą tzw. lugów, czyli złączek (najczęściej karbonowych lub metalowych), do których rury są wklejane. Każdy element ramy może być produkowany osobno, a następnie łączony w całość.

Cechy konstrukcji lugged:

• Rury karbonowe i lugi produkowane są oddzielnie.
• Połączenia realizowane są poprzez klejenie rur do lugów.
• Pozwala na łatwiejszą modyfikację geometrii oraz wymianę pojedynczych elementów.

Elastyczność konstrukcji lugged:

• Możliwość stosowania różnych typów rur i lugów, co ułatwia personalizację ramy.
• Ułatwiona produkcja ram w niestandardowych rozmiarach i geometriach.
• Szerokie zastosowanie w rowerach customowych oraz ramach do bikepackingu.

Proces naprawy ram lugged:

1. Demontaż uszkodzonego elementu (np. rury).
2. Oczyszczenie powierzchni lugów z pozostałości kleju.
3. Wklejenie nowego elementu i utwardzenie połączenia.
4. Kontrola jakości i ewentualne wykończenie powierzchni.

Przykłady z rynku, takie jak ramy Parlee Z1 czy niektóre modele Colnago C68, pokazują, że konstrukcje lugged umożliwiają skuteczną naprawę i wymianę uszkodzonych sekcji bez konieczności wymiany całej ramy.

Hybrydowe konstrukcje

Hybrydowe konstrukcje ram karbonowych łączą cechy monocoque i lugged. Najczęściej stosuje się monocoque w miejscach o największych wymaganiach wytrzymałościowych (np. główka ramy, mufy suportu), natomiast pozostałe sekcje łączy się za pomocą lugów lub wkładek metalowych.

Różnice między monocoque a lugged:

• Monocoque: całość lub duże sekcje formowane jako jeden element.
• Lugged: rury i złączki produkowane osobno, łączone klejeniem.
• Hybryda: kluczowe węzły monocoque, pozostałe sekcje łączone.

Zastosowanie wkładek metalowych:

• Wkładki metalowe (np. aluminiowe, tytanowe) stosowane są w miejscach narażonych na duże obciążenia lub wymagających precyzyjnego gwintowania (suport, hak przerzutki, mocowania dampera).
• Pozwalają na zwiększenie trwałości połączeń i eliminację problemów z wyrobieniem gwintów w karbonie.

Przykłady zastosowań hybrydowych:

• Trek Madone SLR – główka ramy i suport monocoque, rury łączone z wkładkami.
• Specialized S-Works Epic – karbonowa rama z aluminiowymi wkładkami w newralgicznych punktach.

Wkładki i połączenia z metalem

Wkładki metalowe stanowią kluczowy element konstrukcji hybrydowych i lugged, zapewniając trwałość oraz precyzję połączeń w miejscach o wysokim obciążeniu mechanicznym.

Zalety zastosowania wkładek metalowych:

• Zwiększona odporność na zużycie i uszkodzenia mechaniczne.
• Możliwość stosowania gwintowanych połączeń (np. suport BSA, mocowania ISCG).
• Poprawa sztywności lokalnej bez znaczącego wzrostu masy.

Wpływ na sztywność i wagę ramy:

• Wkładki metalowe w newralgicznych punktach zwiększają sztywność węzłów.
• Minimalny wzrost masy w stosunku do pełnej konstrukcji karbonowej.
• Optymalizacja rozkładu masy i sztywności w całej ramie.

Najpopularniejsze materiały wkładek:

• Aluminium 7075-T6 – lekkość i wytrzymałość.
• Tytan – wysoka odporność na korozję i trwałość.
• Stal nierdzewna – stosowana w miejscach o ekstremalnych obciążeniach.

Wpływ na sztywność i wagę

Metoda konstrukcji ramy karbonowej ma bezpośredni wpływ na jej sztywność, wagę oraz charakterystykę jazdy. Poniższa tabela przedstawia porównanie kluczowych parametrów dla trzech głównych technologii:

Technologia	Sztywność	Waga (kg)	Możliwość naprawy	Złożoność produkcji	Przykłady modeli
Monocoque	Bardzo wysoka	0,8–1,2	Ograniczona	Wysoka	Santa Cruz Blur, Trek Supercaliber
Lugged	Wysoka/średnia	1,0–1,5	Bardzo dobra	Średnia	Colnago C68, Parlee Z1
Hybrydowa	Wysoka	0,9–1,3	Dobra	Wysoka	Specialized S-Works Epic, Trek Madone SLR

Wpływ konstrukcji na wydajność jazdy:

• Monocoque zapewnia najwyższą sztywność, co przekłada się na efektywność transferu mocy i precyzję prowadzenia.
• Lugged oferuje większą elastyczność konstrukcyjną i łatwość naprawy, kosztem nieco wyższej masy.
• Hybrydowe rozwiązania łączą zalety obu technologii, pozwalając na optymalizację sztywności i masy w zależności od przeznaczenia roweru.

Podsumowując, wybór technologii konstrukcji ramy karbonowej powinien być uzależniony od oczekiwań użytkownika, preferowanego stylu jazdy oraz wymagań serwisowych. Monocoque dominuje w wyścigowych MTB i rowerach szosowych, gdzie liczy się minimalna masa i maksymalna sztywność. Konstrukcje lugged oraz hybrydowe znajdują zastosowanie w rowerach customowych, gravelowych i turystycznych, gdzie kluczowa jest możliwość naprawy oraz personalizacji.

W perspektywie kolejnych lat, rozwój technologii materiałowych oraz precyzji produkcji pozwoli na dalszą optymalizację konstrukcji ram karbonowych. Innowacje w zakresie łączenia karbonu z metalem, nowe żywice oraz automatyzacja procesów produkcyjnych będą wyznaczać kierunki rozwoju ram rowerowych po 2026 roku, oferując użytkownikom jeszcze lepsze parametry użytkowe i trwałość.
