Ten artykuł jest rozszerzeniem sekcji z artykułu: Amortyzatory tylne – technologia i konstrukcja

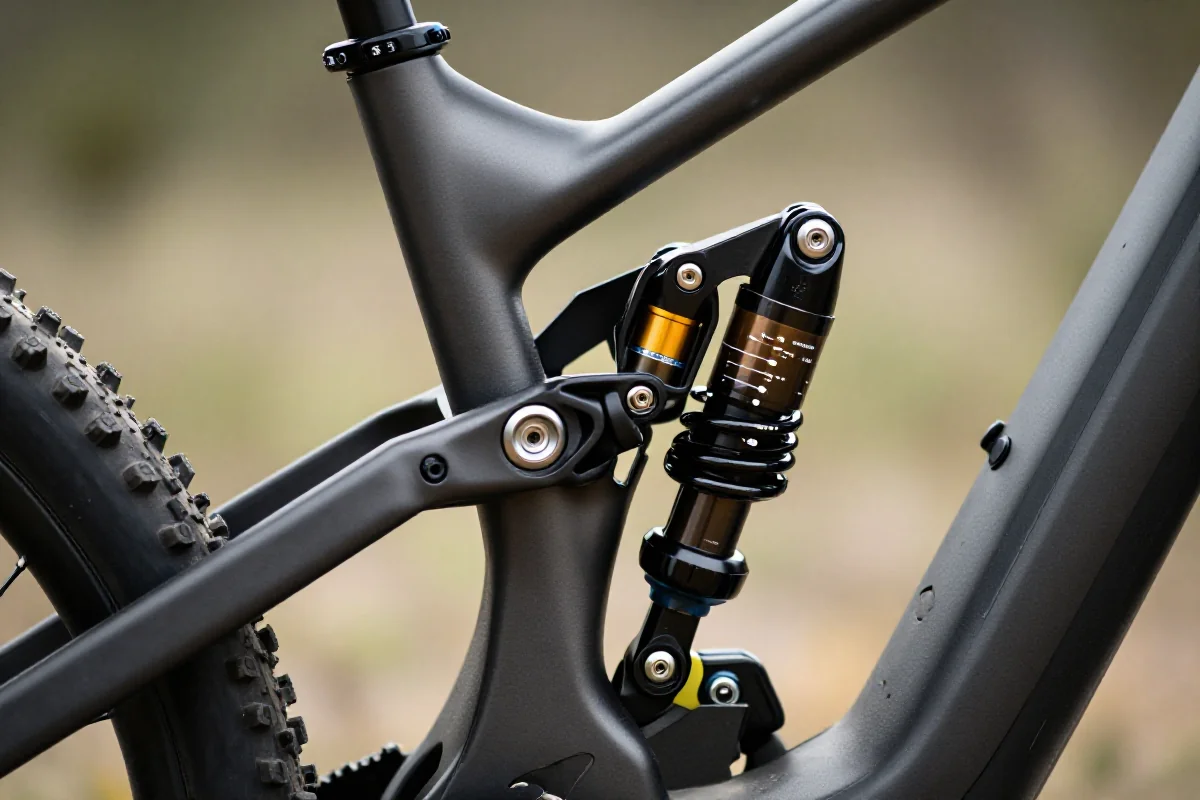

Amortyzator tylni stanowi kluczowy element zawieszenia w rowerach górskich, bezpośrednio wpływając na charakterystykę pracy ramy, komfort oraz kontrolę nad rowerem w terenie. Dobór odpowiedniego amortyzatora wymaga precyzyjnego dopasowania parametrów technicznych do specyfiki ramy oraz stylu jazdy użytkownika. Współczesne konstrukcje MTB wykorzystują szeroką gamę rozmiarów, standardów montażowych oraz rozwiązań technologicznych, które determinują kompatybilność i wydajność całego układu zawieszenia.
Właściwy dobór amortyzatora do ramy wymaga uwzględnienia takich parametrów jak skok tłoka (stroke), długość całkowita (eye-to-eye), rodzaj mocowania (standard, metric, trunnion), a także odpowiednich tulei i hardware’u montażowego. Każdy z tych elementów wpływa na kinematykę zawieszenia, przełożenie dźwigni (leverage ratio) oraz zakres pracy zawieszenia (travel). Poniżej znajduje się szczegółowy przewodnik po kluczowych aspektach doboru amortyzatora do ramy MTB.
Więcej o tym przeczytasz w: Systemy tłumienia amortyzatorów tylnych
Kluczowe parametry amortyzatora
Stroke (skok tłoka)
Skok tłoka, określany jako „stroke”, to maksymalna długość, na jaką tłok amortyzatora może się wysunąć podczas pracy. Wartość ta wyrażana jest w milimetrach (np. 50 mm, 55 mm, 65 mm) i bezpośrednio przekłada się na maksymalny skok tylnego koła (travel) w danej ramie.
- Skok tłoka decyduje o zakresie ugięcia zawieszenia – im większy stroke, tym większy potencjalny travel.
- Zbyt duży skok tłoka względem konstrukcji ramy może prowadzić do kolizji elementów zawieszenia lub nieprawidłowej pracy kinematyki.
- Producenci ram określają maksymalny i minimalny stroke kompatybilny z danym modelem.
Przykład: Rama z leverage ratio 2,7:1 i amortyzatorem o stroke 60 mm zapewni travel 162 mm (2,7 x 60 mm).
Eye-to-eye (długość całkowita)
Eye-to-eye to długość całkowita amortyzatora mierzona od środka jednego oka montażowego do środka drugiego. Parametr ten, wyrażany w milimetrach (np. 210 mm, 230 mm), determinuje pozycję ramy w stanie spoczynku oraz wpływa na geometrię roweru.
- Zmiana długości eye-to-eye wpływa na wysokość suportu, kąt główki ramy oraz ogólną charakterystykę prowadzenia roweru.
- Niedopasowany eye-to-eye może skutkować nieprawidłową pracą zawieszenia lub uszkodzeniem ramy.
Tabela przykładowych rozmiarów amortyzatorów:
| Eye-to-eye (mm) | Stroke (mm) | Typ mocowania | Przykładowe zastosowanie |
|---|---|---|---|
| 190 | 45 | Standard/Metric | Trail, XC |
| 210 | 50/55 | Metric/Trunnion | Trail, All Mountain |
| 230 | 60/65 | Metric/Trunnion | Enduro, All Mountain |
| 250 | 70/75 | Standard | Downhill |
Standard vs metric sizing
Współczesne amortyzatory występują w dwóch głównych standardach rozmiarowych: klasycznym (imperialnym) oraz metricznym.
- Standard (imperialny):
- Rozmiary podawane w calach (np. 7.875” x 2.25”).
- Starsze konstrukcje ram, ograniczona dostępność nowych modeli.
- Metric:
- Rozmiary podawane w milimetrach (np. 210 x 55 mm).
- Lepsza kompatybilność z nowoczesnymi ramami, większa precyzja dopasowania.
- Umożliwia stosowanie mocowania trunnion.
Tabela porównawcza:
| Cecha | Standard (imperialny) | Metric |
|---|---|---|
| Jednostki | cale | milimetry |
| Zakres rozmiarów | ograniczony | szeroki |
| Kompatybilność | starsze ramy | nowoczesne ramy |
| Dostępność | malejąca | rosnąca |
| Trunnion mount | nie | tak |
Trunnion mount shocks
Trunnion mount to nowoczesny sposób mocowania amortyzatora, w którym górna część korpusu posiada dwa gwintowane otwory montażowe zamiast klasycznego oka.
- Pozwala na skrócenie długości eye-to-eye przy zachowaniu tego samego stroke.
- Umożliwia projektowanie ram o bardziej kompaktowej konstrukcji i korzystniejszej kinematyce.
- Zwiększa sztywność połączenia amortyzatora z ramą.
Przykład: Amortyzator metric 205 x 65 mm trunnion mount może być stosowany w ramie, gdzie klasyczny 230 x 65 mm nie zmieściłby się ze względu na ograniczoną przestrzeń.
Elementy montażowe
Bushings i spacery montażowe
Bushings (tuleje ślizgowe) oraz spacery montażowe (hardware) odpowiadają za prawidłowe osadzenie amortyzatora w ramie.
- Tuleje ślizgowe zapewniają płynny obrót amortyzatora wokół osi montażowej.
- Spacery montażowe dobiera się do szerokości mocowania w ramie oraz średnicy osi (najczęściej 8 mm lub 10 mm).
- Współczesne systemy wykorzystują także łożyska igiełkowe (bearing hardware) dla zmniejszenia tarcia.
Typowe konfiguracje hardware’u:
| Typ hardware’u | Średnica osi (mm) | Szerokość (mm) | Kompatybilność |
|---|---|---|---|
| Standard bushing | 8 | 22.2, 25, 30 | Większość ram MTB |
| Bearing hardware | 8/10 | 22.2, 25 | Wybrane ramy, np. Enduro |
Leverage ratio i dopasowanie
Leverage ratio (przełożenie dźwigni) to stosunek skoku tylnego koła (travel) do skoku tłoka amortyzatora (stroke).
- Typowe wartości mieszczą się w zakresie 2,2:1 – 3,0:1.
- Niskie leverage ratio (np. 2,2:1) oznacza większą progresję i lepszą kontrolę przy dużych ugięciach.
- Wysokie leverage ratio (np. 2,8:1) skutkuje bardziej miękką pracą zawieszenia, ale może prowadzić do szybszego zużycia amortyzatora.
Dopasowanie amortyzatora do leverage ratio ramy jest kluczowe dla optymalnej pracy zawieszenia i trwałości komponentów.
Wybór odpowiedniego amortyzatora
Jak sprawdzić rozmiar dla ramy
- Sprawdź specyfikację producenta ramy – większość nowoczesnych ram MTB ma określone kompatybilne rozmiary amortyzatora (eye-to-eye i stroke).
- Jeśli brak dokumentacji, zmierz długość eye-to-eye: użyj suwmiarki lub miarki, mierząc od środka jednego oka montażowego do środka drugiego.
- Zmierz stroke: w pełni wysunięty amortyzator, zmierz długość widocznej części tłoka, a następnie odejmij długość po pełnym ściśnięciu (jeśli amortyzator jest zamontowany).
- Sprawdź szerokość i średnicę mocowań w ramie – dobierz odpowiednie tuleje i spacery montażowe.
- Ustal typ mocowania (standard, metric, trunnion) na podstawie konstrukcji ramy.
Tuning stroke dla travel
Dostosowanie skoku tłoka (stroke tuning) pozwala na precyzyjne ustawienie travelu tylnego zawieszenia bez zmiany długości eye-to-eye.
- W wielu amortyzatorach (np. Fox Float X2, RockShox Super Deluxe) możliwa jest zmiana stroke poprzez zastosowanie odpowiednich podkładek ograniczających.
- Zmniejszenie stroke ogranicza travel, co może być korzystne w przypadku chęci zwiększenia progresji lub poprawy charakterystyki podjazdowej.
- Zwiększenie stroke (jeśli rama na to pozwala) umożliwia uzyskanie większego travelu, ale wymaga weryfikacji kompatybilności z kinematyką i geometrią ramy.
Przykład: Zmiana stroke z 60 mm na 65 mm w amortyzatorze metric 230 mm może zwiększyć travel ramy z 162 mm do 175 mm (przy leverage ratio 2,7:1).
Dobór amortyzatora do ramy MTB wymaga uwzględnienia szeregu parametrów technicznych: skoku tłoka, długości eye-to-eye, rodzaju mocowania, leverage ratio oraz odpowiedniego hardware’u montażowego. Precyzyjne dopasowanie tych elementów gwarantuje optymalną pracę zawieszenia, bezpieczeństwo oraz maksymalizuje osiągi roweru w terenie. Eksperymentowanie z tuningiem stroke i doborem hardware’u pozwala na finezyjne dostosowanie charakterystyki zawieszenia do indywidualnych preferencji oraz warunków jazdy, co w 2026 roku stanowi standard w nowoczesnych konstrukcjach MTB.
