Standardy suportów – BSA, BB30, PF30, DUB i inne

Ten artykuł jest rozszerzeniem sekcji z artykułu: Łożyska, suporty i standardy montażowe MTB

Współczesne rowery górskie wykorzystują szeroką gamę standardów suportów, które mają kluczowe znaczenie dla sztywności, trwałości oraz kompatybilności z różnymi komponentami napędu. Suport, będący centralnym łożyskiem układu korbowego, odpowiada za płynność obrotu korb oraz przenoszenie mocy z nóg na napęd. Wybór odpowiedniego standardu wpływa nie tylko na osiągi, ale także na łatwość serwisowania i możliwość modernizacji roweru.

W ostatnich latach producenci rowerów MTB wprowadzili wiele rozwiązań, zarówno gwintowanych, jak i wciskanych (press-fit), aby sprostać wymaganiom różnych stylów jazdy oraz zapewnić kompatybilność z nowoczesnymi osiami korbowymi. Zrozumienie różnic pomiędzy BSA, BB30, PF30, BB92, BBright, T47, a także uniwersalnym systemem SRAM DUB, jest kluczowe przy planowaniu budowy lub modernizacji roweru terenowego.

Więcej o tym przeczytasz w: Dopasowanie korb do standardu suportu

Rodzaje standardów suportów

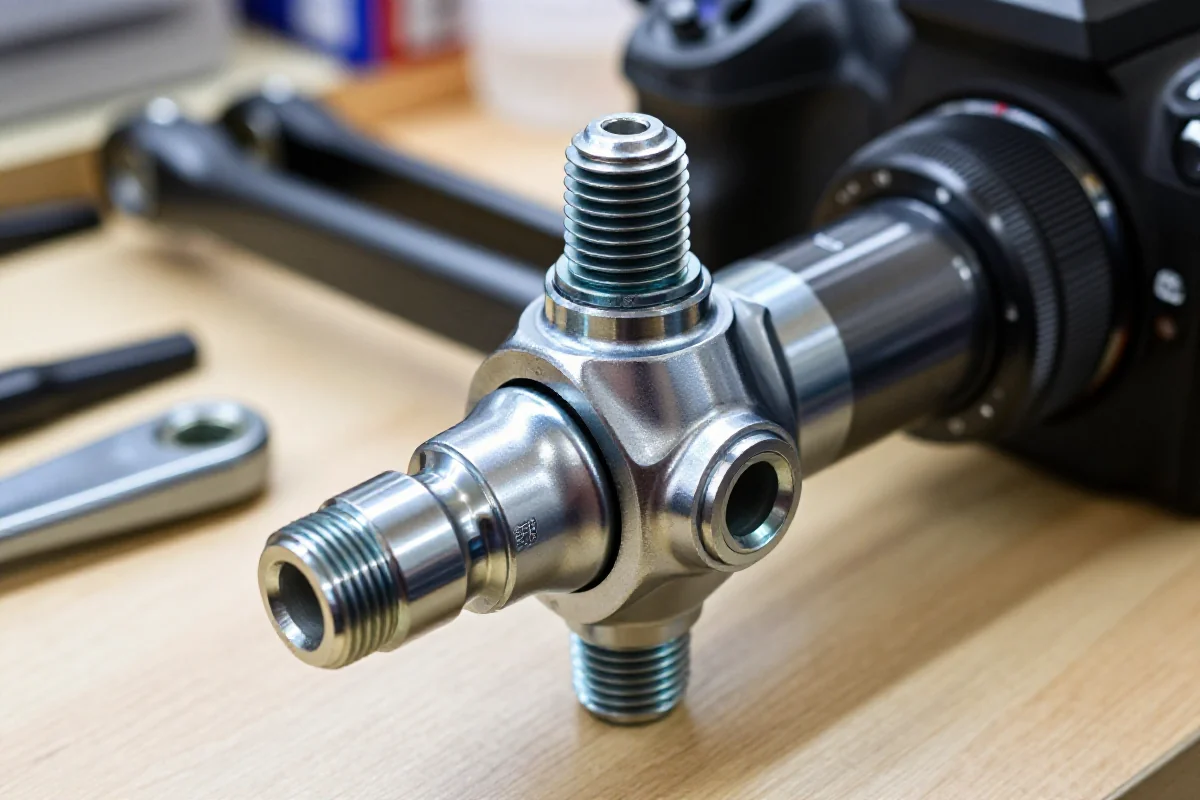

BSA (British Standard) – tradycyjny gwintowany

BSA (British Standard Thread) to klasyczny gwintowany standard suportu, stosowany nieprzerwanie od lat 70. XX wieku. Charakteryzuje się gwintem o średnicy 1,37 cala (34,8 mm) i skoku 24 TPI (zwoje/cal), z szerokością mufy 68 mm (szosa) lub 73 mm (MTB). Montaż polega na wkręceniu misek suportu w ramę, co zapewnia wysoką odporność na luzowanie i skrzypienie.

Cechy BSA:

• Gwintowana mufla suportowa (68/73 mm)
• Kompatybilność z szeroką gamą korb (24 mm, 30 mm, DUB)
• Łatwość serwisowania i wymiany
• Wysoka trwałość połączenia

BSA pozostaje popularny w nowoczesnych rowerach górskich, szczególnie w modelach enduro i trail, gdzie liczy się niezawodność i prostota obsługi. W porównaniu do press-fit, BSA minimalizuje ryzyko skrzypienia i luzów.

BB30 – 30 mm spindle, press-fit

BB30 to jeden z pierwszych szeroko stosowanych standardów press-fit, wprowadzony przez Cannondale. Wykorzystuje łożyska wciskane bezpośrednio w mufę ramy o średnicy wewnętrznej 42 mm i szerokości 68/73 mm. Pozwala na zastosowanie osi korbowej o średnicy 30 mm, co zwiększa sztywność i redukuje masę.

Charakterystyka BB30:

• Średnica mufy: 42 mm (bez gwintu)
• Szerokość: 68 mm (szosa), 73 mm (MTB)
• Oś korby: 30 mm
• Łożyska wciskane bezpośrednio w ramę

BB30 oferuje niską masę i wysoką sztywność, jednak wymaga precyzyjnej obróbki mufy ramy. Problemy z luzami i skrzypieniem wynikają często z niedokładności produkcyjnych lub niewłaściwego montażu.

PF30 – podobny do BB30

PF30 (PressFit 30) to rozwinięcie BB30, w którym łożyska umieszczone są w plastikowych lub aluminiowych misach wciskanych w mufę ramy. Średnica mufy pozostaje 46 mm, a szerokość 68/73 mm. Rozwiązanie to ułatwia montaż i poprawia ochronę łożysk przed zanieczyszczeniami.

Cechy PF30:

• Średnica mufy: 46 mm
• Szerokość: 68/73 mm
• Łożyska w misach wciskanych w ramę
• Kompatybilność z osiami 30 mm

PF30 jest szeroko stosowany w nowoczesnych rowerach szosowych i MTB, oferując kompromis pomiędzy sztywnością a łatwością serwisowania. W porównaniu do BB30, PF30 lepiej izoluje łożyska od ramy, zmniejszając ryzyko skrzypienia.

BB92/PF92 – MTB szeroki

BB92 (znany również jako PF92 lub PressFit 41) to standard press-fit dedykowany rowerom górskim. Wykorzystuje mufę o średnicy wewnętrznej 41 mm i szerokości 89,5 mm (szosa) lub 92 mm (MTB). Łożyska umieszczone są w plastikowych misach wciskanych w ramę.

Parametry BB92:

• Średnica mufy: 41 mm
• Szerokość: 92 mm (MTB)
• Łożyska w misach press-fit
• Kompatybilność głównie z osiami 24 mm (Shimano Hollowtech II)

Szeroka mufla BB92 umożliwia projektowanie sztywniejszych i lżejszych ram MTB, a także poprawia linię łańcucha w napędach 1×12. System ten jest powszechny w rowerach cross-country, trail i enduro.

BBright – Cervélo/Cannondale

BBright to autorski standard opracowany przez Cervélo, stosowany również przez Cannondale. Wyróżnia się asymetryczną mufą suportową: po stronie napędu szerokość wynosi 79 mm, a po przeciwnej 86,5 mm. Pozwala to na zwiększenie sztywności bocznej ramy bez zwiększania masy.

Charakterystyka BBright:

• Średnica mufy: 46 mm
• Szerokość: 79 mm (asymetryczna)
• Kompatybilność z korbami BB30 i PF30 (z adapterami)
• Stosowany głównie w rowerach szosowych Cervélo i Cannondale

BBright umożliwia zastosowanie szerszych muf i większych przekrojów rur, co przekłada się na lepszą efektywność przenoszenia mocy.

T47 – gwintowane dużej średnicy

T47 to nowoczesny standard gwintowany, łączący zalety klasycznego BSA i dużych średnic press-fit. Mufa suportowa ma średnicę 47 mm i gwint 1,0 mm, co pozwala na montaż szerokich łożysk i osi 30 mm lub DUB.

Cechy T47:

• Średnica mufy: 47 mm (gwintowana)
• Szerokość: 68/73/86,5 mm
• Kompatybilność z osiami 24 mm, 30 mm, DUB
• Wysoka sztywność i łatwość serwisowania

T47 zyskuje popularność w rowerach gravel, MTB i szosowych high-end, oferując bezproblemowy montaż i eliminując typowe problemy press-fit.

SRAM DUB – uniwersalna średnica 29 mm

SRAM DUB (Durable Unified Bottom Bracket) to system zaprojektowany w celu ujednolicenia kompatybilności korb i suportów. Oś korby ma średnicę 28,99 mm, a suporty DUB dostępne są w wersjach do wszystkich popularnych standardów muf (BSA, BB30, PF30, BB92, T47).

Specyfikacja SRAM DUB:

• Oś korby: 28,99 mm
• Kompatybilność z mufami BSA, BB30, PF30, BB92, T47
• Zoptymalizowane uszczelnienie i trwałość łożysk
• Uniwersalność montażu

DUB upraszcza dobór komponentów i pozwala na łatwą modernizację napędu bez konieczności zmiany ramy.

Więcej o tym przeczytasz w: Press-fit vs threaded bottom brackets

Problemy z Press-fit

Problemy związane z montażem press-fit

Standardy press-fit, takie jak BB30, PF30, BB92, są podatne na szereg problemów wynikających z niedokładności wykonania mufy ramy oraz niewłaściwego montażu. Najczęstsze trudności obejmują:

• Luzowanie się misek suportu w mufie ramy
• Skrzypienie podczas pedałowania
• Przedwczesne zużycie łożysk
• Trudności z demontażem i ponownym montażem

Źródłem problemów są często tolerancje produkcyjne ramy, niewłaściwe narzędzia montażowe oraz brak odpowiedniego smarowania powierzchni kontaktowych.

Rozwiązania problemów press-fit

Aby zminimalizować ryzyko problemów z suportami press-fit, należy:

1. Używać dedykowanych narzędzi do wciskania misek suportu (np. Park Tool HHP-2)
2. Stosować odpowiednie smary montażowe lub pasty antyskrzypieniowe na powierzchniach kontaktowych
3. Regularnie kontrolować stan łożysk i dokręcenie misek
4. W przypadku powtarzających się problemów rozważyć zastosowanie suportu z adapterem gwintowanym (np. Wheels Manufacturing Thread-Together)
5. Wybierać ramy renomowanych producentów, gwarantujących precyzję wykonania mufy suportowej

W przypadku chronicznych problemów z luzami lub skrzypieniem, rozwiązaniem może być konwersja na system gwintowany (np. T47) lub użycie suportu zintegrowanego z misami skręcanymi.

Macierz kompatybilności

Poniższa tabela przedstawia kompatybilność najpopularniejszych standardów suportów, ram i osi korbowych:

Standard mufy	Typ montażu	Średnica mufy (mm)	Szerokość (mm)	Kompatybilne osie	Przykładowe korby	Kompatybilność DUB
BSA	Gwintowany	34,8	68/73	24, 30, 29 (DUB)	Shimano XT M8100, SRAM GX	Tak
BB30	Press-fit	42	68/73	30, 29 (DUB)	Cannondale Hollowgram, SRAM	Tak
PF30	Press-fit	46	68/73	30, 29 (DUB)	SRAM XX1, Race Face	Tak
BB92/PF92	Press-fit	41	92	24, 29 (DUB)	Shimano XT, SRAM DUB	Tak
BBright	Press-fit	46	79	30	FSA BBright, Rotor	Z adapterem
T47	Gwintowany	47	68/73/86,5	24, 30, 29 (DUB)	Praxis, White Industries	Tak

Przy doborze suportu należy uwzględnić zarówno typ mufy w ramie, jak i średnicę osi korby. Systemy takie jak SRAM DUB oferują szeroką kompatybilność, jednak wymagają dedykowanych misek suportowych do danego standardu ramy.

Dobór odpowiedniego standardu suportu ma kluczowe znaczenie dla trwałości, sztywności i bezproblemowej eksploatacji roweru górskiego. Gwintowane systemy BSA i T47 oferują najwyższą niezawodność i łatwość serwisowania, podczas gdy press-fit (BB30, PF30, BB92) pozwalają na projektowanie lżejszych i sztywniejszych ram, kosztem potencjalnych problemów montażowych. Rozwiązania uniwersalne, takie jak SRAM DUB, upraszczają kompatybilność i modernizację napędu. Przy planowaniu budowy lub modernizacji roweru MTB należy zawsze uwzględnić specyfikę ramy, preferowany typ napędu oraz dostępność serwisu, aby zapewnić maksymalną wydajność i niezawodność układu napędowego.
