Ten artykuł jest rozszerzeniem sekcji z artykułu: Klocki Hamulcowe i Osprzęt MTB
Współczesne rowery MTB wykorzystują kilka różnych standardów montażowych hamulców tarczowych, co wymusza stosowanie odpowiednich adapterów. Adaptery hamulcowe umożliwiają dopasowanie zacisków do ram i widelców o różnych mocowaniach oraz pozwalają na montaż tarcz o różnych średnicach, takich jak 160 mm, 180 mm czy 203 mm. Wybór właściwego adaptera jest kluczowy dla bezpieczeństwa, efektywności hamowania oraz kompatybilności komponentów.
Różnorodność standardów – post mount, flat mount, IS (International Standard) mount – wpływa na konstrukcję ram i widelców, a także na wybór hamulców i tarcz. Adaptery stanowią łącznik pomiędzy zaciskiem a punktem montażowym, umożliwiając konfigurację systemu hamulcowego zgodnie z wymaganiami użytkownika oraz specyfiką roweru górskiego. Znajomość tych standardów i zasad doboru adapterów pozwala uniknąć problemów z kompatybilnością i zapewnia optymalną pracę układu hamulcowego.
Więcej o tym przeczytasz w: Hamulce MTB
Post Mount Standard

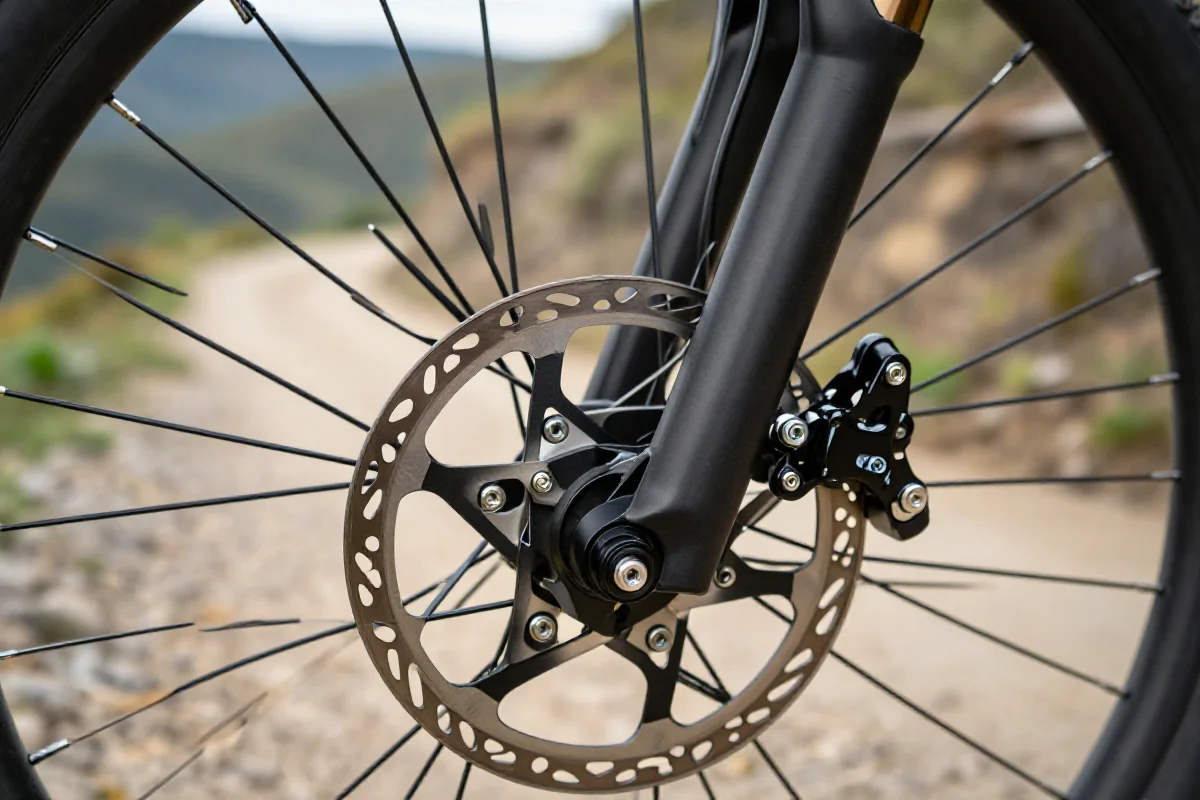

Standard post mount jest obecnie najczęściej stosowanym rozwiązaniem w rowerach MTB, szczególnie w modelach trail, enduro i downhill. Charakteryzuje się bezpośrednim montażem zacisku hamulcowego do ramy lub widelca za pomocą dwóch równoległych śrub, ustawionych w osi równoległej do płaszczyzny tarczy.
Zalety post mount:
- Umożliwia łatwą regulację położenia zacisku względem tarczy.
- Pozwala na stosowanie szerokiego zakresu rozmiarów tarcz (160 mm, 180 mm, 203 mm).
- Uproszczona konstrukcja ramy i widelca, brak dodatkowych elementów mocujących.
Przykłady rowerów MTB z post mount:
- Trek Slash (enduro, post mount 180 mm)
- Specialized Stumpjumper (trail, post mount 160 mm)
- Santa Cruz V10 (downhill, post mount 200/203 mm)
Kompatybilność z tarczami:
- Standardowe punkty montażowe najczęściej odpowiadają tarczom 160 mm (tył) lub 180 mm (przód).
- Zastosowanie większych tarcz (np. 203 mm) wymaga użycia odpowiedniego adaptera post mount–post mount.
Flat Mount
Flat mount to nowszy standard, początkowo opracowany dla rowerów szosowych, obecnie coraz częściej spotykany w lekkich rowerach MTB oraz gravel. W flat mount zacisk montowany jest bezpośrednio do płaskiej powierzchni ramy lub widelca, a śruby mocujące przechodzą przez ramę/widelec lub są wkręcane od dołu.
Różnice flat mount względem innych standardów:
- Niższy profil mocowania, co pozwala na bardziej kompaktową konstrukcję ramy.
- Zazwyczaj dedykowany do tarcz 140 mm lub 160 mm, choć istnieją adaptery umożliwiające montaż większych tarcz.
- Wymaga specjalnych adapterów do montażu zacisków MTB, które są zwykle projektowane pod post mount.
Zalety flat mount:
- Redukcja masy i estetyka – mniej widocznych elementów mocujących.
- Umożliwia projektowanie ram o krótszych tylnych widełkach, co poprawia zwrotność roweru.
- Lepsza integracja z nowoczesnymi konstrukcjami karbonowymi.
Zmiany w geometrii ram:
- Flat mount pozwala na zmniejszenie długości chainstay, co przekłada się na lepszą dynamikę jazdy w rowerach trailowych i XC.
IS (International Standard) Mount
IS mount, czyli International Standard, to pierwszy szeroko stosowany standard montażu hamulców tarczowych w MTB. Mocowanie IS polega na przykręceniu zacisku do ramy lub widelca za pomocą dwóch śrub ustawionych prostopadle do płaszczyzny tarczy.
Cechy IS mount:
- Wymaga stosowania adapterów IS–post mount lub IS–IS, zależnie od typu zacisku i rozmiaru tarczy.
- Ograniczona regulacja położenia zacisku względem tarczy.
- Stosowany głównie w starszych modelach rowerów MTB (do ok. 2015 roku), obecnie wypierany przez post mount.
Przykłady zastosowania IS:
- Starsze modele hardtaili XC (np. Giant XTC 2012)
- Widelce amortyzowane RockShox Reba (starsze generacje)
- Kompatybilność z hamulcami Shimano BR-M446, Avid BB7 IS
Ograniczenia:
- Trudniejsza regulacja i większa masa adapterów.
- Mniejsza sztywność mocowania w porównaniu do post mount.
Adaptery do Różnych Rozmiarów Tarcz
Adaptery hamulcowe umożliwiają montaż tarcz o różnych średnicach na ramie lub widelcu o określonym standardzie mocowania. Najczęściej spotykane rozmiary tarcz to 160 mm, 180 mm i 203 mm.
Rodzaje adapterów:
- Post mount–post mount (PM–PM): do zwiększania rozmiaru tarczy na ramie/widelcu post mount.
- IS–post mount (IS–PM): do montażu zacisku post mount na ramie/widelcu IS.
- Flat mount–post mount (FM–PM): do montażu zacisku post mount na ramie/widelcu flat mount.
- Flat mount–flat mount (FM–FM): do zwiększania rozmiaru tarczy w systemach flat mount.
Przykładowe adaptery i ich przeznaczenie:
| Adapter Typ | Standard Ramy/Widelca | Standard Zacisku | Rozmiar Tarczy Docelowy |
|---|---|---|---|
| PM–PM 180 mm | Post mount | Post mount | 180 mm |
| PM–PM 203 mm | Post mount | Post mount | 203 mm |
| IS–PM 160 mm | IS | Post mount | 160 mm |
| IS–PM 180 mm | IS | Post mount | 180 mm |
| FM–PM 160 mm | Flat mount | Post mount | 160 mm |
| FM–PM 180 mm | Flat mount | Post mount | 180 mm |
Zasady wyboru adaptera:
- Dobierz adapter do standardu mocowania ramy/widelca oraz typu zacisku.
- Ustal, jaki rozmiar tarczy chcesz zamontować.
- Sprawdź, czy producent ramy/widelca dopuszcza dany rozmiar tarczy (ważne dla bezpieczeństwa).
Przykłady zastosowania adapterów:
- Zmiana tarczy z 160 mm na 180 mm w rowerze trailowym z post mount – użycie adaptera PM–PM 180 mm.
- Montaż hamulca Shimano XT M8100 (post mount) na ramie IS – użycie adaptera IS–PM 180 mm.
- Instalacja tarczy 203 mm na widelcu RockShox Pike Ultimate (post mount) – adapter PM–PM 203 mm.
Frame Mount vs Fork Mount
Montaż zacisku hamulcowego może odbywać się na ramie (tył) lub widelcu (przód). Każde z tych rozwiązań ma swoje specyficzne cechy i wpływa na zachowanie roweru.
Różnice:
- Frame mount (tył):
- Odpowiada za hamowanie tylnego koła.
- Często ograniczony do mniejszych tarcz (160 mm, 180 mm), ze względu na wytrzymałość ramy.
- Wpływa na rozkład masy i stabilność podczas hamowania.
- Fork mount (przód):
- Odpowiada za hamowanie przedniego koła.
- Pozwala na stosowanie większych tarcz (180 mm, 203 mm), co zwiększa siłę hamowania.
- Widelec musi być przystosowany do wyższych obciążeń.
Zalety i wady:
- Frame mount:
- Zalety: niższa masa, mniejsze obciążenia.
- Wady: ograniczenia rozmiaru tarczy, trudniejsza wymiana adaptera w niektórych konstrukcjach.
- Fork mount:
- Zalety: większa siła hamowania, łatwiejsza wymiana adaptera.
- Wady: wyższe obciążenia dla widelca, potencjalnie większa masa.
Podział zastosowania:
- XC i trail: najczęściej 160 mm (tył), 180 mm (przód).
- Enduro i DH: 180–203 mm (przód i tył), z naciskiem na wytrzymałość widelca i ramy.
Compatibility Chart
Poniższa tabela przedstawia kompatybilność najpopularniejszych standardów montażowych i adapterów w rowerach MTB:
| Standard Ramy/Widelca | Standard Zacisku | Rozmiar Tarczy Bazowy | Adapter Potrzebny do 180 mm | Adapter Potrzebny do 203 mm |
|---|---|---|---|---|
| Post mount 160 mm | Post mount | 160 mm | PM–PM 180 mm | PM–PM 203 mm |
| Post mount 180 mm | Post mount | 180 mm | – | PM–PM 203 mm |
| IS mount | Post mount | 160 mm | IS–PM 180 mm | IS–PM 203 mm |
| Flat mount 140 mm | Flat mount | 140 mm | FM–FM 160 mm | FM–FM 180 mm |
| Flat mount 160 mm | Post mount | 160 mm | FM–PM 180 mm | FM–PM 203 mm |
Wskazówki dotyczące wyboru:
- Zawsze sprawdzaj specyfikację ramy i widelca pod kątem maksymalnego rozmiaru tarczy.
- Upewnij się, że adapter jest zgodny zarówno ze standardem mocowania, jak i typem zacisku.
- W przypadku wątpliwości korzystaj z kalkulatorów kompatybilności udostępnianych przez producentów (np. Shimano, SRAM).
Adaptery hamulcowe i standardy montażowe są kluczowym elementem konfiguracji układu hamulcowego w rowerach MTB. Właściwy dobór adaptera, uwzględniający standard ramy lub widelca (post mount, flat mount, IS mount) oraz docelowy rozmiar tarczy (160 mm, 180 mm, 203 mm), zapewnia bezpieczeństwo, skuteczność hamowania i kompatybilność komponentów. Znajomość różnic między frame mount a fork mount oraz umiejętność korzystania z tabel kompatybilności pozwala na świadome i optymalne dopasowanie układu hamulcowego do specyfiki roweru górskiego. Wybierając adaptery i hamulce, należy kierować się zarówno wymaganiami technicznymi, jak i własnym stylem jazdy, aby uzyskać maksymalną kontrolę i bezpieczeństwo podczas jazdy w terenie.
