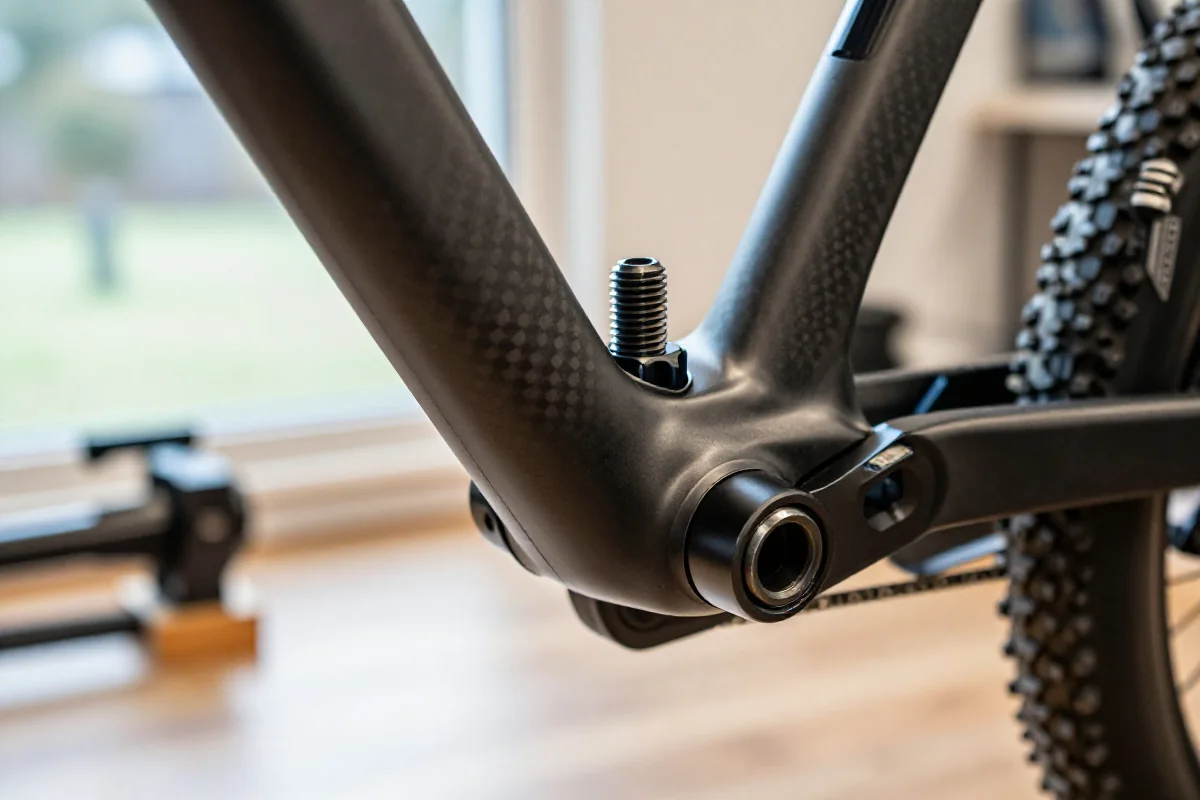

Suporty MTB – Bottom Bracket Standards

Ten artykuł jest rozszerzeniem sekcji z artykułu: Korby i Suporty MTB

Suport, znany również jako bottom bracket, stanowi kluczowy element każdego roweru MTB. Odpowiada za płynny obrót korby, przenosząc siłę z nóg rowerzysty na napęd. Współczesne rowery górskie wykorzystują różne standardy suportów, które różnią się konstrukcją, wymiarami oraz sposobem montażu. Właściwy dobór suportu wpływa na sztywność napędu, trwałość komponentów oraz kompatybilność z ramą i korbą.

Znajomość standardów bottom bracket jest niezbędna dla każdego użytkownika MTB, zarówno podczas budowy roweru od podstaw, jak i przy wymianie komponentów. Niewłaściwy wybór suportu może prowadzić do problemów z montażem, skrócenia żywotności łożysk czy utraty efektywności napędu. W artykule przedstawiono szczegółowy przegląd najważniejszych standardów suportów, ich specyfikacje, zalety i wady, a także praktyczne aspekty kompatybilności i montażu.

Więcej o tym przeczytasz w: Zębatki Przednie MTB – Chainrings i Narrow-Wide

Jakie są standardy suportów?

Suport to zespół łożysk i osi, który umożliwia obrót korby w ramie roweru. W rowerach MTB stosuje się różne standardy suportów, które określają sposób montażu, wymiary mufy suportowej oraz kompatybilność z korbami. Standardy te powstały w odpowiedzi na rosnące wymagania dotyczące sztywności, masy oraz łatwości serwisowania.

Wybór odpowiedniego standardu bottom bracket jest kluczowy dla zapewnienia prawidłowego działania napędu. Producenci ram i komponentów stosują różne rozwiązania, dlatego znajomość specyfikacji technicznych oraz kompatybilności jest niezbędna przy doborze suportu do konkretnego roweru MTB.

Threaded standards

Standardy gwintowane (threaded) to klasyczne rozwiązania, w których suport wkręca się bezpośrednio w gwintowaną mufę ramy. Zapewniają wysoką trwałość, łatwość serwisowania oraz minimalizują ryzyko powstawania luzów.

• BSA (British Standard Thread)
• Gwint: 1.37″ x 24 TPI (lewy gwint po stronie napędu, prawy po stronie przeciwnej)
• Szerokość mufy: najczęściej 68 mm lub 73 mm (w MTB głównie 73 mm)
• Średnica mufy: 34 mm
• Kompatybilność: szeroka gama korb (Shimano Hollowtech II, SRAM GXP, Race Face Cinch)
• Zastosowanie: dominujący standard w MTB od lat 90., ceniony za niezawodność i prostotę serwisowania

• T47
• Gwint: 47 mm x 1.0 mm (lewy gwint po stronie napędu, prawy po stronie przeciwnej)
• Szerokość mufy: 68 mm, 73 mm, 86 mm, 92 mm (w zależności od typu ramy)
• Średnica mufy: 47 mm
• Kompatybilność: korby z osią 24 mm, 30 mm, DUB (28,99 mm)
• Zastosowanie: nowoczesny standard łączący zalety press-fit (duża średnica) z bezpieczeństwem gwintu; zwiększona sztywność i łatwość serwisowania

Porównanie standardów gwintowanych:

Standard	Średnica mufy (mm)	Szerokość mufy (mm)	Typ gwintu	Kompatybilność osi	Zastosowanie w MTB
BSA	34	68, 73	1.37″x24T	24 mm, 30 mm, DUB	Bardzo szerokie
T47	47	68, 73, 86, 92	47×1.0	24 mm, 30 mm, DUB	Coraz popularniejsze

Press-fit standards

Standardy press-fit polegają na wciskaniu misek suportu bezpośrednio w mufę ramy, bez użycia gwintu. Pozwalają na zwiększenie średnicy mufy, co teoretycznie poprawia sztywność i umożliwia stosowanie większych łożysk. Jednak rozwiązanie to bywa źródłem problemów z luzami i skrzypieniem.

• PF30 (PressFit 30)
• Średnica mufy: 46 mm
• Szerokość mufy: 68 mm (szosa), 73 mm (MTB)
• Kompatybilność: korby z osią 30 mm (SRAM, Race Face, Rotor)
• Zalety: niska masa, duża sztywność
• Wady: podatność na powstawanie luzów i skrzypienie, wymagania co do precyzji wykonania ramy

• BB92 (PressFit 92)
• Średnica mufy: 41 mm
• Szerokość mufy: 92 mm (MTB), 89,5 mm (szosa)
• Kompatybilność: korby z osią 24 mm (Shimano Hollowtech II, SRAM GXP)
• Zastosowanie: szeroko stosowany w nowoczesnych ramach MTB, szczególnie w rowerach trailowych i enduro

• PF92
• Średnica mufy: 41 mm
• Szerokość mufy: 92 mm
• Kompatybilność: identyczna jak BB92
• Różnice: nazewnictwo zależne od producenta, technicznie tożsame z BB92

• BBright
• Średnica mufy: 46 mm
• Szerokość mufy: 79 mm (szosa), rzadko w MTB
• Kompatybilność: korby z osią 30 mm
• Zastosowanie: głównie rowery szosowe, innowacyjna asymetryczna konstrukcja poprawiająca sztywność boczną

Porównanie standardów press-fit:

Standard	Średnica mufy (mm)	Szerokość mufy (mm)	Kompatybilność osi	Zastosowanie w MTB
PF30	46	73	30 mm	Często
BB92/PF92	41	92	24 mm	Bardzo często
BBright	46	79	30 mm	Rzadko

Shell width i diameter

Wymiary mufy suportowej (shell width i diameter) determinują wybór odpowiedniego suportu oraz kompatybilność z korbą. Najważniejsze parametry:

• Szerokość mufy:
• Typowe wartości w MTB: 68 mm, 73 mm, 83 mm, 92 mm
• Szerokość wpływa na szerokość suportu oraz linię łańcucha

• Średnica mufy:
• Typowe wartości: 34 mm (BSA), 41 mm (BB92/PF92), 46 mm (PF30, BBright), 47 mm (T47)
• Średnica decyduje o typie suportu i możliwych do zastosowania łożyskach

Precyzyjny pomiar tych wymiarów jest kluczowy przy doborze suportu do ramy MTB. Błędny dobór prowadzi do problemów z montażem i trwałością komponentów.

Kompatybilność suport-korba

Kompatybilność suportu z korbą zależy od kilku czynników:

• Typ osi korby (24 mm, 30 mm, DUB 28,99 mm)
• Długość osi korby
• Szerokość i średnica mufy suportowej
• Typ mocowania korby (Hollowtech II, GXP, BB30, Race Face Cinch)

Najczęstsze problemy wynikające z niekompatybilności:

• Niemożność zamontowania korby w danym standardzie suportu
• Niewłaściwa linia łańcucha
• Skrócenie żywotności łożysk
• Luz lub nadmierne opory podczas obrotu korby

Przykład: korba Shimano Hollowtech II (oś 24 mm) wymaga suportu kompatybilnego z osią 24 mm, np. BSA 73 mm lub BB92. Korba SRAM DUB (oś 28,99 mm) wymaga dedykowanego suportu DUB w odpowiednim standardzie mufy.

Problemy z press-fit

Suporty press-fit, mimo zalet konstrukcyjnych, są źródłem kilku typowych problemów:

• Luz na łożyskach wynikający z niedokładności wykonania mufy ramy
• Skrzypienie i wibracje podczas jazdy
• Trudności z demontażem i ponownym montażem
• Krótsza żywotność łożysk w porównaniu do gwintowanych rozwiązań

Aby zminimalizować ryzyko problemów z press-fit:

1. Stosować suporty renomowanych producentów (np. Enduro Bearings, CeramicSpeed)
2. Używać odpowiednich narzędzi do montażu i demontażu
3. Regularnie kontrolować stan łożysk i czystość mufy
4. W przypadku powtarzających się problemów rozważyć zastosowanie suportu zintegrowanego w aluminiowej tulei (tzw. thread-together)

Adaptery BB

Adaptery bottom bracket umożliwiają montaż korb o różnych średnicach osi w ramach o odmiennych standardach mufy. Stosowane są w celu zwiększenia kompatybilności i elastyczności doboru komponentów.

Najważniejsze typy adapterów:

• Adaptery umożliwiające montaż korby z osią 24 mm w mufie PF30 lub BB30
• Adaptery konwertujące mufę press-fit na gwintowaną (np. BSA do PF30)
• Adaptery do osi DUB w mufach PF30, BB92, T47

Korzyści z zastosowania adapterów:

• Możliwość użycia ulubionej korby w ramie o innym standardzie mufy
• Zwiększenie trwałości i eliminacja luzów (w przypadku adapterów thread-together)
• Ułatwienie serwisowania i wymiany komponentów

Wybór odpowiedniego standardu suportu MTB wymaga znajomości specyfikacji ramy, korby oraz preferencji użytkownika. Standardy gwintowane (BSA, T47) zapewniają wysoką trwałość i łatwość serwisowania, natomiast press-fit (PF30, BB92, PF92, BBright) oferują większą sztywność kosztem potencjalnych problemów z luzami. Kluczowe znaczenie mają wymiary mufy suportowej oraz kompatybilność suportu z korbą. W przypadku niezgodności standardów, zastosowanie adapterów BB pozwala na elastyczne dopasowanie komponentów. Dbałość o precyzję montażu i regularny serwis suportu przekłada się na efektywność napędu oraz trwałość roweru MTB.
