Typy Łożysk Suportu MTB

Ten artykuł jest rozszerzeniem sekcji z artykułu: Suporty MTB – Bottom Bracket Standards

Łożyska suportu stanowią kluczowy element każdego roweru MTB, odpowiadając za płynność obrotu korby oraz efektywność przenoszenia mocy na napęd. Współczesne konstrukcje rowerów górskich wymagają łożysk o wysokiej odporności na zanieczyszczenia, wilgoć oraz zmienne obciążenia, typowe dla jazdy w trudnym terenie. Wybór odpowiedniego typu łożysk wpływa nie tylko na komfort jazdy, ale także na żywotność całego układu suportu oraz częstotliwość wymaganej konserwacji.

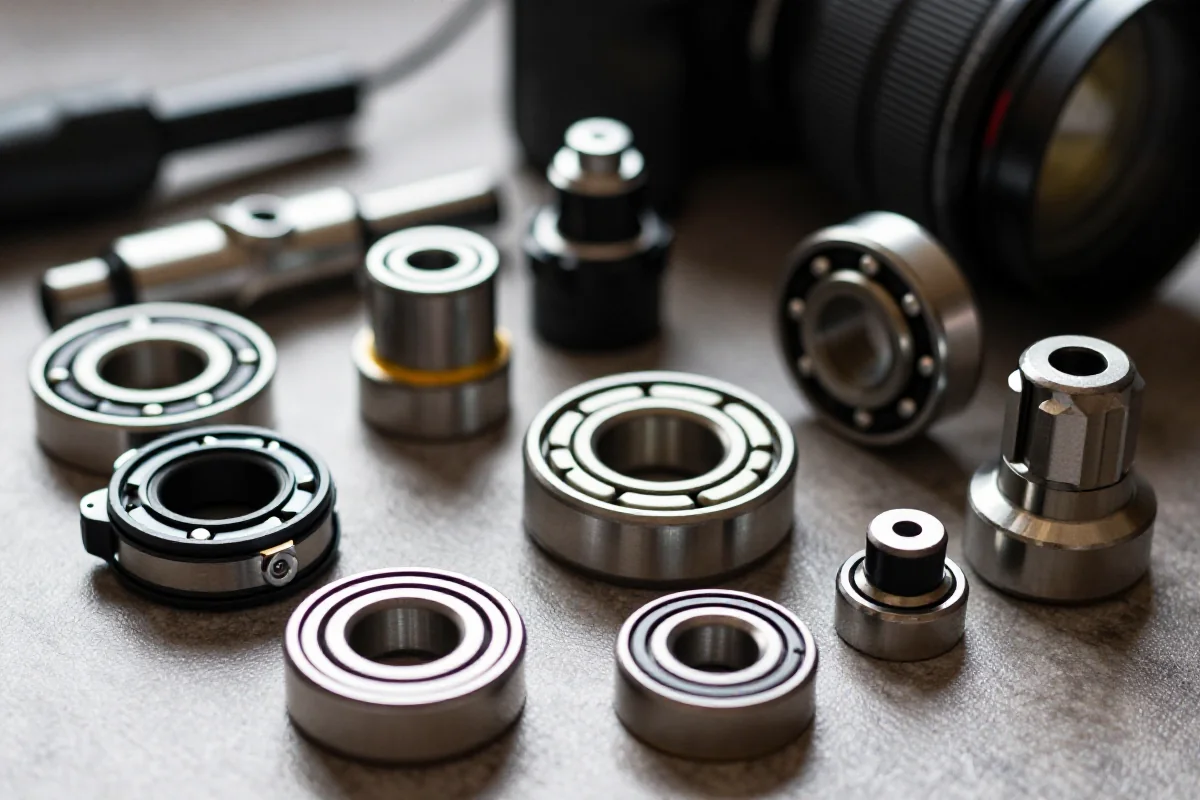

Artykuł analizuje najważniejsze typy łożysk stosowanych w suportach MTB: cartridge bearings (łożyska maszynowe, uszczelnione), angular contact bearings (łożyska kontaktowe kątowe) oraz cup-and-cone (łożyska kulkowe talerzowe). Omawiane są również rozmiary łożysk, różnice pomiędzy łożyskami sealed a serviceable, poziomy jakości oraz czynniki wpływające na trwałość tych komponentów.

Więcej o tym przeczytasz w: Kompatybilność Korba-Suport MTB

Rodzaje łożysk MTB

Cartridge Bearings – Sealed

Łożyska cartridge, znane również jako łożyska maszynowe lub uszczelnione, to obecnie najczęściej stosowany typ w nowoczesnych suportach MTB. Składają się z zamkniętej kasety, w której znajdują się kulki lub wałeczki, bieżnie oraz uszczelnienia. Całość jest fabrycznie nasmarowana i zabezpieczona przed dostępem wody oraz brudu.

• Bezobsługowość – brak konieczności regularnej regulacji luzu
• Wysoka odporność na zanieczyszczenia dzięki uszczelnieniom
• Prosta wymiana całego łożyska w przypadku zużycia
• Standardowe rozmiary: np. 6805, 6806

Angular Contact Bearings

Łożyska kontaktowe kątowe (angular contact bearings) różnią się od klasycznych cartridge tym, że przenoszą obciążenia zarówno osiowe, jak i promieniowe. Dzięki temu lepiej sprawdzają się w suportach narażonych na duże siły boczne, typowe dla agresywnej jazdy trailowej, enduro i downhill.

• Wyższa odporność na obciążenia boczne
• Możliwość precyzyjnej regulacji luzu
• Często stosowane w suportach wyższej klasy (np. BB30, PressFit z wyższej półki)
• Wymagają regularnej kontroli i ewentualnej regulacji

Cup-and-Cone Bearings

Łożyska talerzowe (cup-and-cone) to klasyczne rozwiązanie, w którym kulki toczą się pomiędzy bieżnią w ramie (cup) a stożkiem (cone) na osi suportu. System ten pozwala na łatwą regulację luzu i serwisowanie, jednak jest bardziej podatny na zanieczyszczenia.

• Możliwość pełnej regeneracji i wymiany pojedynczych elementów
• Wymagają regularnej regulacji i smarowania
• Mniejsza odporność na błoto i wodę w porównaniu do cartridge
• Coraz rzadziej spotykane w nowoczesnych rowerach MTB

Zestawienie typów łożysk

Typ łożyska	Odporność na zanieczyszczenia	Możliwość serwisowania	Odporność na obciążenia boczne	Typowa żywotność	Zastosowanie
Cartridge (sealed)	Wysoka	Niska	Średnia	Wysoka	XC, Trail, Enduro, All-MTN
Angular contact	Wysoka	Średnia	Wysoka	Bardzo wysoka	Enduro, DH, wyższa klasa
Cup-and-cone	Niska	Wysoka	Średnia	Średnia	Klasyczne MTB, retro

Wybór odpowiedniego typu łożysk zależy od oczekiwań dotyczących trwałości, łatwości serwisowania oraz warunków eksploatacji. Łożyska cartridge dominują w nowoczesnych konstrukcjach ze względu na bezobsługowość, natomiast angular contact wybierane są przez zaawansowanych użytkowników oczekujących maksymalnej trwałości i precyzji.

Rozmiary łożysk

Bearing Sizes (6805, 6806)

Najczęściej stosowane rozmiary łożysk w suportach MTB to 6805 i 6806. Oznaczenia te odnoszą się do wymiarów łożyska według normy ISO.

• 6805: średnica wewnętrzna 25 mm, zewnętrzna 37 mm, szerokość 7 mm
• 6806: średnica wewnętrzna 30 mm, zewnętrzna 42 mm, szerokość 7 mm

Cechy łożysk 6805 i 6806:

• Wysoka dostępność na rynku
• Stosowane w suportach PressFit, BB30, PF30, a także w niektórych suportach zewnętrznych
• Łatwość wymiany dzięki standaryzacji wymiarów

Dobór odpowiednich rozmiarów

Dobór właściwego rozmiaru łożysk do suportu MTB wymaga precyzyjnego pomiaru średnicy osi korby oraz średnicy gniazda w ramie. Producenci ram i suportów najczęściej podają kompatybilne rozmiary w specyfikacji technicznej.

1. Zmierz średnicę osi korby (np. 24 mm, 30 mm)
2. Zmierz średnicę gniazda suportu w ramie (np. 41 mm, 42 mm)
3. Sprawdź specyfikację producenta suportu i ramy
4. Dobierz łożysko o odpowiednim oznaczeniu (np. 6805, 6806)
5. Przy wymianie stosuj narzędzia dedykowane do montażu/demontażu łożysk

Sealed vs Serviceable Bearings

Zalety i wady łożysk uszczelnionych

Łożyska sealed (uszczelnione) są fabrycznie zabezpieczone przed dostępem wody i brudu, co znacząco wydłuża ich żywotność w trudnych warunkach MTB.

• Zalety:
• Minimalna potrzeba konserwacji
• Wysoka odporność na błoto i wodę
• Prosta wymiana całego łożyska
• Wady:
• Brak możliwości regeneracji po zużyciu
• Ograniczona możliwość smarowania i czyszczenia wnętrza

Serwisowalne łożyska

Serwisowalne łożyska (np. cup-and-cone, niektóre angular contact) pozwalają na rozebranie, czyszczenie i ponowne smarowanie.

• Zalety:
• Możliwość przedłużenia żywotności przez regularny serwis
• Wymiana pojedynczych elementów (kulki, bieżnie)
• Wady:
• Wymagają częstszej obsługi
• Większa podatność na zanieczyszczenia
• Potrzeba precyzyjnej regulacji luzu

Procedura serwisowania serwisowalnych łożysk:

1. Demontaż suportu i rozebranie łożyska
2. Czyszczenie wszystkich elementów (kulki, bieżnie, miski)
3. Kontrola stanu zużycia
4. Smarowanie wysokiej jakości smarem do łożysk
5. Montaż i precyzyjna regulacja luzu

Jakość łożysk

Poziomy jakości łożysk

Jakość łożysk suportu MTB różni się w zależności od producenta, klasy materiałów oraz precyzji wykonania.

• Łożyska niskiej jakości:
• Stal niskowęglowa, słabe uszczelnienia
• Krótka żywotność, podatność na korozję
• Łożyska średniej jakości:
• Stal nierdzewna, lepsze uszczelnienia
• Dobra relacja ceny do trwałości
• Łożyska wysokiej jakości:
• Stal chromowana, ceramika, precyzyjne uszczelnienia
• Najdłuższa żywotność, niskie opory toczenia

Przykładowi producenci wysokiej klasy łożysk: Enduro Bearings, SKF, NTN, CeramicSpeed.

Czynniki wpływające na jakość

Na jakość łożysk wpływają:

• Materiał bieżni i kulek (stal nierdzewna, ceramika)
• Precyzja wykonania (klasa tolerancji ABEC)
• Typ i jakość uszczelnień (labiryntowe, kontaktowe)
• Jakość smaru fabrycznego

Przy zakupie łożysk do suportu MTB należy zwracać uwagę na:

• Oznaczenie rozmiaru (np. 6805, 6806)
• Typ uszczelnienia (2RS – podwójnie uszczelnione)
• Renomę producenta
• Certyfikaty jakości (np. ISO, DIN)

Czynniki wpływające na trwałość łożysk

Użytkowanie i warunki atmosferyczne

Trwałość łożysk suportu MTB zależy od intensywności użytkowania oraz warunków, w jakich rower jest eksploatowany.

• Jazda w błocie, wodzie, piachu skraca żywotność łożysk
• Ekstremalne obciążenia (enduro, downhill) przyspieszają zużycie
• Długotrwałe przechowywanie w wilgotnych warunkach sprzyja korozji

Przykłady sytuacji skracających trwałość:

• Przeprawy przez strumienie, jazda w deszczu bez późniejszego czyszczenia
• Mycie roweru myjką ciśnieniową skierowaną na suport
• Brak regularnej kontroli luzów i stanu uszczelnień

Regularność konserwacji

Regularna konserwacja znacząco wydłuża żywotność łożysk, zwłaszcza w przypadku modeli serwisowalnych.

• Czyszczenie i smarowanie co 3-6 miesięcy przy intensywnej eksploatacji
• Kontrola luzu i stanu uszczelnień po każdej jeździe w trudnych warunkach
• Wymiana łożysk sealed po wykryciu luzów, szumów lub oporów toczenia

Przykładowy harmonogram konserwacji:

1. Sprawdzenie luzu suportu co 2-3 tygodnie
2. Czyszczenie i smarowanie serwisowalnych łożysk co 3 miesiące
3. Wymiana łożysk sealed co 12-24 miesiące lub po wykryciu zużycia

—

Łożyska suportu MTB mają kluczowe znaczenie dla płynności pracy napędu oraz trwałości całego roweru górskiego. Cartridge bearings (uszczelnione) oferują wysoką odporność na zanieczyszczenia i minimalną potrzebę serwisowania, angular contact bearings zapewniają maksymalną wytrzymałość na obciążenia boczne, a cup-and-cone umożliwiają pełną regenerację, choć wymagają częstszej obsługi. Wybór odpowiedniego typu i rozmiaru łożysk (np. 6805, 6806) powinien być podyktowany stylem jazdy, warunkami eksploatacji oraz oczekiwaniami dotyczącymi konserwacji. Regularna kontrola, właściwy dobór jakości oraz dbałość o czystość i smarowanie to kluczowe czynniki wpływające na długowieczność łożysk suportu w rowerach MTB.
