CFD i Testowanie w Tunelach Aerodynamicznych

Ten artykuł jest rozszerzeniem sekcji z artykułu: Podstawy Aerodynamiki Rowerowej

Aerodynamika stanowi kluczowy czynnik wpływający na osiągi rowerów szosowych oraz efektywność zawodników w warunkach wyścigowych. Minimalizacja oporu powietrza przekłada się bezpośrednio na oszczędność watów, co w praktyce oznacza szybszą jazdę przy tym samym nakładzie energii. Współczesne technologie umożliwiają precyzyjne badanie właściwości aerodynamicznych zarówno poprzez symulacje komputerowe (CFD), jak i testy w tunelach aerodynamicznych.

W przemyśle rowerowym computational fluid dynamics (CFD) oraz testowanie w tunelu aerodynamicznym są podstawowymi narzędziami w procesie projektowania ram, komponentów oraz odzieży kolarskiej. Obie metody pozwalają na optymalizację kształtu i pozycji kolarza, jednak każda z nich posiada własne ograniczenia i specyfikę zastosowania. W ostatnich latach coraz większą rolę odgrywają także testy terenowe oraz pomiary bezpośrednio na rowerze, które umożliwiają walidację laboratoryjnych wyników w rzeczywistych warunkach.

Znaczenie testowania aerodynamiki w kolarstwie stale rośnie, a precyzyjne pomiary stają się nieodzownym elementem zarówno dla producentów rowerów wyścigowych, jak i profesjonalnych zespołów kolarskich. Pozwala to na ciągłe podnoszenie poziomu technologicznego sprzętu oraz osiągów sportowych.

Więcej o tym przeczytasz w: Hierarchia Ulepszeń Aerodynamicznych

CFD Simulation Explained

Computational fluid dynamics (CFD) to zaawansowana metoda numeryczna służąca do analizy przepływu powietrza wokół obiektów, takich jak rowery szosowe i kolarze. CFD umożliwia symulację zachowania strug powietrza w środowisku wirtualnym, bez konieczności fizycznego budowania prototypów. W branży rowerowej powszechnie stosowane są programy takie jak ANSYS Fluent, Siemens Star-CCM+, OpenFOAM czy Altair AcuSolve.

Proces symulacji CFD obejmuje następujące etapy:

• Tworzenie precyzyjnych modeli geometrycznych ramy, widelca, kół, komponentów oraz sylwetki kolarza w środowisku CAD.
• Definiowanie warunków brzegowych, takich jak prędkość powietrza (np. 45 km/h), gęstość powietrza, turbulencje oraz zakres kątów yaw.
• Generowanie siatki obliczeniowej (mesh), która determinuje dokładność symulacji.
• Symulowanie przepływu powietrza wokół modelu i analizowanie rozkładu ciśnień, sił oporu oraz miejsc powstawania zawirowań.

CFD pozwala na szybkie testowanie wielu wariantów konstrukcyjnych, optymalizację kształtu rur, profili oraz pozycji kolarza jeszcze przed wykonaniem prototypu. Wyniki symulacji stanowią podstawę do dalszych testów w tunelu aerodynamicznym.

Wind Tunnel Testing Protocols

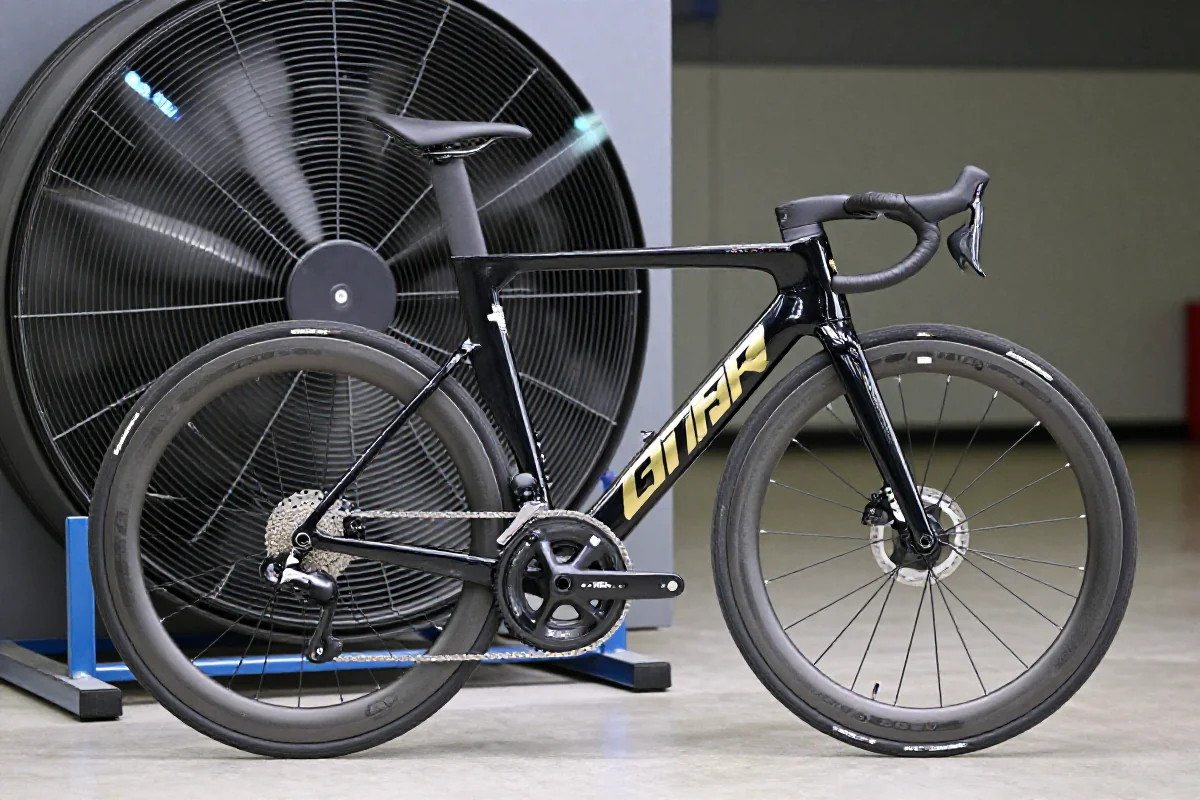

Testowanie w tunelu aerodynamicznym polega na umieszczeniu rzeczywistego roweru lub jego komponentów wraz z kolarzem w kontrolowanym środowisku, gdzie przepływ powietrza jest generowany przez potężne wentylatory. Przykładem zaawansowanego tunelu jest GST wind tunnel w Niemczech, wykorzystywany przez czołowych producentów rowerów szosowych.

Podstawowe elementy protokołu testowego w tunelu aerodynamicznym:

• Montaż roweru na platformie pomiarowej wyposażonej w czujniki siły i momentu.
• Precyzyjne ustawienie pozycji kolarza (np. drop bar, aero bar) oraz komponentów.
• Ustalanie warunków testowych: prędkość powietrza (najczęściej 40–50 km/h), temperatura, wilgotność.
• Wykonywanie serii pomiarów przy różnych ustawieniach i kątach natarcia (yaw sweep).

Typowy protokół obejmuje testy przy kilku prędkościach oraz kątach yaw, rejestrację siły oporu (drag force) oraz momentu skręcającego. Wyniki pozwalają na bezpośrednie porównanie różnych konfiguracji roweru, kół, odzieży czy pozycji kolarza.

Yaw Angle Testing (0-20°)

Kąt yaw (kąt natarcia wiatru) to różnica między kierunkiem jazdy a kierunkiem napływającego powietrza. W praktyce kolarz rzadko porusza się dokładnie pod wiatr – najczęściej występują kąty yaw od 0 do 20°, co znacząco wpływa na opór aerodynamiczny.

Znaczenie testowania w zakresie 0–20°:

• Większość realnych warunków wyścigowych obejmuje kąty yaw w tym zakresie.
• Komponenty rowerowe (np. profile obręczy, kształt ramy) projektowane są z myślą o minimalizacji oporu właśnie w tym przedziale.

Metodyka testowania:

1. Ustawienie roweru i kolarza w tunelu aerodynamicznym.
2. Wykonywanie pomiarów oporu przy kolejnych kątach yaw (np. co 2,5°).
3. Analiza zmian siły oporu (drag) oraz momentu bocznego (side force) w funkcji kąta yaw.

Dane z testów yaw wykorzystywane są do optymalizacji kształtu komponentów oraz do obliczania średnich ważonych oporów aerodynamicznych.

Weighted Average Calculations

Średnia ważona oporu aerodynamicznego (weighted average drag) to kluczowy parametr umożliwiający porównanie wyników testów w różnych warunkach yaw. Oblicza się ją na podstawie rozkładu prawdopodobieństwa występowania poszczególnych kątów yaw w rzeczywistych warunkach jazdy.

Wzór na średnią ważoną: \[ CdA{weighted} = \sum{i=1}^{n} (CdAi \cdot wi) \] gdzie:

• \(CdAi\) – wartość oporu dla kąta yaw \(i\)
• \(w_i\) – waga (procentowy udział czasu jazdy pod danym kątem yaw)

Czynniki brane pod uwagę:

• Statystyki wiatrów na trasach wyścigowych
• Typowa prędkość jazdy
• Profil trasy

Średnie ważone umożliwiają rzetelne porównanie różnych rowerów i komponentów, eliminując wpływ przypadkowych warunków testowych.

Limitations Każdej Metody

Ograniczenia CFD:

• Upraszczanie geometrii i warunków brzegowych może prowadzić do niedoszacowania zawirowań i lokalnych efektów aerodynamicznych.
• CFD nie uwzględnia dynamicznych ruchów kolarza, deformacji opon czy zmiennych warunków atmosferycznych.
• Wyniki zależą od jakości siatki obliczeniowej i doboru modeli turbulencji.

Ograniczenia testów w tunelu aerodynamicznym:

• Warunki laboratoryjne nie oddają w pełni zmienności rzeczywistych warunków jazdy (np. zmienne podmuchy wiatru, nierówności nawierzchni).
• Pozycja kolarza może być nienaturalnie statyczna w porównaniu do jazdy w terenie.
• Wysokie koszty i ograniczona dostępność tuneli aerodynamicznych.

Czynniki wpływające na dokładność:

• Kalibracja urządzeń pomiarowych
• Powtarzalność pozycji kolarza
• Precyzja montażu komponentów

Comparing Results Między Producentami

Wyniki testów aerodynamicznych są szeroko wykorzystywane przez producentów rowerów szosowych do porównywania własnych produktów z konkurencją. Kluczowe parametry porównawcze obejmują:

• Geometria ramy (kąty, reach, stack)
• Materiał ramy (carbon, aluminium, tytan)
• Typ i szerokość obręczy (np. 28 mm, 32 mm)
• Konfiguracja komponentów (Shimano Dura-Ace R9200, SRAM Red eTap AXS, Campagnolo Super Record)

Producent	Model	Metoda testowa	C_dA (0° yaw)	Średnia ważona C_dA	Waga (kg)	Przełożenia
Cervélo	S5 (2026)	CFD + tunel GST	0,205	0,218	7,2	2×12
Specialized	Tarmac SL8 (2026)	Tunel Win Tunnel	0,210	0,222	6,8	2×12
Trek	Madone SLR (2026)	CFD + tunel	0,208	0,220	7,0	2×12

Różnice w wynikach mogą wynikać z:

• Odmiennych protokołów testowych (zakresy yaw, prędkości)
• Różnic w pozycjonowaniu kolarza i komponentów
• Wykorzystania różnych modeli CFD i tuneli aerodynamicznych

Interpretacja wyników wymaga uwzględnienia metodologii testowej oraz warunków, w jakich przeprowadzono pomiary.

Real-World Validation

Walidacja wyników laboratoryjnych w rzeczywistych warunkach jazdy jest niezbędna dla potwierdzenia skuteczności rozwiązań aerodynamicznych. Testy terenowe obejmują:

• Pomiar mocy, prędkości i oporu powietrza na zamkniętych trasach testowych
• Analizę wpływu zmiennych warunków atmosferycznych (wiatr, temperatura, wilgotność)
• Rejestrowanie pozycji kolarza i dynamiki jazdy

Przykłady zastosowania:

• Modyfikacja kształtu rur ramy po wykryciu niezgodności między CFD a testami terenowymi
• Optymalizacja pozycji kolarza na podstawie pomiarów oporu w rzeczywistych warunkach

Real-world validation umożliwia korektę modeli CFD i protokołów tunelowych, prowadząc do bardziej efektywnych rozwiązań.

On-bike Testing (Notio, AeroLab)

Nowoczesne urządzenia do pomiaru aerodynamiki na rowerze, takie jak Notio i AeroLab, umożliwiają bezpośredni pomiar oporu powietrza (C_dA) podczas jazdy w terenie. Systemy te integrują czujniki prędkości, mocy, ciśnienia, temperatury oraz GPS.

Cechy on-bike testing:

• Pomiar rzeczywistego oporu aerodynamicznego w dynamicznych warunkach
• Analiza wpływu pozycji kolarza, odzieży i komponentów na opór
• Możliwość natychmiastowej weryfikacji zmian konfiguracji sprzętu

Zastosowanie:

• Dobór optymalnych komponentów (np. kół, kasków)
• Personalizacja pozycji kolarza dla minimalizacji oporu
• Walidacja wyników CFD i tunelu aerodynamicznego w warunkach wyścigowych

Dane z on-bike testing stanowią cenne uzupełnienie dla symulacji komputerowych i testów laboratoryjnych, umożliwiając pełną optymalizację aerodynamiki roweru szosowego.

Podsumowując, połączenie symulacji CFD, testów w tunelu aerodynamicznym oraz pomiarów terenowych stanowi obecnie standard w branży rowerowej. Każda z metod wnosi unikalną wartość do procesu projektowania i optymalizacji sprzętu kolarskiego. Integracja wyników z różnych źródeł pozwala na osiągnięcie najwyższego poziomu efektywności aerodynamicznej, zarówno dla producentów, jak i zawodników. W miarę rozwoju technologii, testowanie aerodynamiki staje się coraz bardziej precyzyjne i dostępne, co przekłada się na realne korzyści w wyścigach i codziennej jeździe.
