Hydrauliczne Hamulce Tarczowe – Systemy i Technologie

Ten artykuł jest rozszerzeniem sekcji z artykułu: Hamulce Tarczowe Szosowe

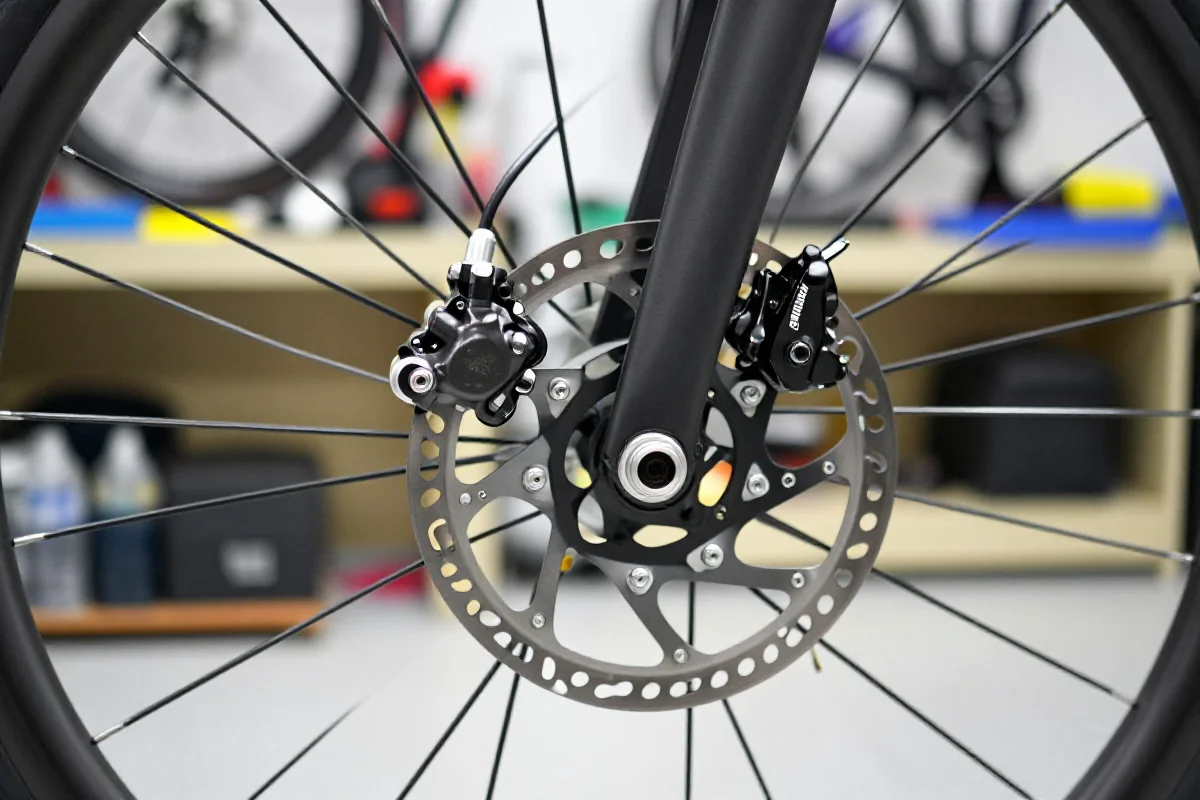

Hydrauliczne hamulce tarczowe stanowią obecnie standard w rowerach szosowych klasy wyścigowej, endurance oraz gravelowych. Zastosowanie zamkniętego układu hydraulicznego umożliwia precyzyjne dozowanie siły hamowania, zwiększa bezpieczeństwo oraz poprawia kontrolę nad rowerem w każdych warunkach pogodowych. W porównaniu do tradycyjnych hamulców szczękowych, systemy hydrauliczne oferują wyższą skuteczność, lepszą modulację oraz mniejsze wymagania serwisowe w zakresie regulacji.

Wiodący producenci, tacy jak Shimano, SRAM i Campagnolo, rozwijają własne technologie hydrauliczne, różniące się typem płynu hamulcowego, konstrukcją zacisków oraz charakterystyką pracy. Wybór odpowiedniego systemu wymaga zrozumienia różnic w budowie, obsłudze oraz kompatybilności komponentów. Kluczowe aspekty to rodzaj płynu (mineral oil vs DOT fluid), procedury odpowietrzania, projekt zacisku (2- lub 4-tłoczkowy) oraz typowe problemy eksploatacyjne, takie jak „spongy feel” czy ocieranie klocków.

Więcej o tym przeczytasz w: Rotory Hamulcowe – Rozmiary, Materiały i Optymalizacja

Shimano Hydraulic Systems (Mineral Oil)

Shimano stosuje wyłącznie olej mineralny jako medium robocze w swoich hydraulicznych hamulcach tarczowych. Olej mineralny charakteryzuje się wysoką stabilnością chemiczną, niską higroskopijnością oraz łagodnością dla uszczelek i przewodów. Dzięki temu systemy Shimano są mniej podatne na degradację płynu oraz korozję wewnętrznych komponentów.

Cechy systemów hydraulicznych Shimano:

• Płyn: Shimano Mineral Oil (ISO 6743-4 HM)
• Kompatybilność: wyłącznie z komponentami Shimano
• Typowe modele: Shimano Dura-Ace R9270, Ultegra R8170, 105 R7170
• Zaciski: 2-tłoczkowe (najczęściej), 4-tłoczkowe (np. GRX RX820)
• Zalecana szerokość tarcz: 140 mm, 160 mm

Olej mineralny nie jest kompatybilny z płynami DOT, a stosowanie niewłaściwego płynu prowadzi do uszkodzenia uszczelek i utraty gwarancji producenta.

SRAM Hydraulic Systems (DOT Fluid)

SRAM wykorzystuje płyn hamulcowy DOT (najczęściej DOT 5.1 lub DOT 4) w swoich systemach hydraulicznych. Płyny DOT charakteryzują się wysoką temperaturą wrzenia oraz dużą odpornością na fading, jednak są silnie higroskopijne i wymagają regularnej wymiany. DOT jest agresywny chemicznie, co wymusza stosowanie specjalnych uszczelek i przewodów.

Cechy systemów hydraulicznych SRAM:

• Płyn: DOT 5.1 lub DOT 4 (zgodnie z zaleceniami producenta)
• Kompatybilność: wyłącznie z komponentami SRAM
• Typowe modele: SRAM Red eTap AXS HRD, Force eTap AXS HRD, Rival eTap AXS HRD
• Zaciski: 2-tłoczkowe (szosa), 4-tłoczkowe (gravel, MTB)
• Zalecana szerokość tarcz: 140 mm, 160 mm

Płyn DOT wymaga szczególnej ostrożności podczas serwisu – jest toksyczny, a kontakt ze skórą lub lakierem roweru może powodować uszkodzenia.

Campagnolo Hydraulic Systems

Campagnolo stosuje własny system hydrauliczny, oparty na oleju mineralnym o specyficznej formule. Systemy Campagnolo charakteryzują się wysoką precyzją działania oraz unikalną ergonomią klamek. Odpowiedni płyn Campagnolo Mineral Oil jest niekompatybilny z płynami innych producentów.

Cechy systemów hydraulicznych Campagnolo:

• Płyn: Campagnolo Mineral Oil
• Kompatybilność: wyłącznie z komponentami Campagnolo
• Typowe modele: Campagnolo Super Record EPS Disc, Record Disc, Chorus Disc
• Zaciski: 2-tłoczkowe (standard szosowy)
• Zalecana szerokość tarcz: 140 mm, 160 mm

Campagnolo kładzie nacisk na łatwość serwisu oraz wysoką kulturę pracy układu hydraulicznego.

Bleeding Procedures

Odpowietrzanie (bleeding) hamulców hydraulicznych jest kluczowe dla utrzymania optymalnej pracy układu. Procedura różni się w zależności od producenta i typu płynu.

Shimano (Mineral Oil)

1. Zamocować rower w stojaku serwisowym.
2. Zamontować lejek Shimano do klamki hamulca.
3. Otworzyć śrubę odpowietrzającą w zacisku.
4. Wstrzyknąć świeży olej mineralny przez zacisk, jednocześnie obserwując wypływ powietrza do lejka.
5. Zamknąć śrubę odpowietrzającą, usunąć lejek i wyczyścić układ.

SRAM (DOT Fluid)

1. Zamocować rower w stojaku serwisowym.
2. Podłączyć strzykawki z płynem DOT do klamki i zacisku.
3. Przepompować płyn z jednej strzykawki do drugiej, usuwając pęcherzyki powietrza.
4. Odłączyć strzykawki, zamknąć porty serwisowe, wyczyścić układ.

Campagnolo (Mineral Oil)

1. Zamocować rower w stojaku serwisowym.
2. Podłączyć zestaw odpowietrzający Campagnolo do klamki i zacisku.
3. Przepompować olej mineralny przez układ, aż do usunięcia powietrza.
4. Zamknąć porty, usunąć nadmiar płynu, wyczyścić układ.

Narzędzia wymagane do odpowietrzania:

• Zestaw serwisowy dedykowany do danego systemu
• Odpowiedni płyn hamulcowy (zgodny z producentem)
• Rękawice ochronne, czyste szmatki, izopropanol do czyszczenia

Fluid Types i Compatibility

W hydraulicznych hamulcach tarczowych stosuje się dwa główne typy płynów:

• Olej mineralny (Shimano, Campagnolo, Magura)
• Płyn DOT (SRAM, Formula, Hope)

Kluczowe zasady kompatybilności:

• Nigdy nie mieszać płynów mineralnych z DOT – prowadzi to do uszkodzenia uszczelek i awarii układu.
• Stosować wyłącznie płyn zalecany przez producenta (np. Shimano Mineral Oil, Campagnolo Mineral Oil, DOT 5.1 SRAM).
• Użycie niewłaściwego płynu skutkuje utratą gwarancji, degradacją komponentów i ryzykiem awarii hamulców.

Tabela porównawcza płynów:

Producent	Typ płynu	Kompatybilność	Wymagania serwisowe	Temperatura wrzenia (°C)
Shimano	Olej mineralny	Tylko Shimano	Niskie	ok. 280
SRAM	DOT 5.1 / DOT 4	Tylko SRAM	Wysokie	ok. 260 (DOT 5.1)
Campagnolo	Olej mineralny	Tylko Campagnolo	Niskie	ok. 260

Modulation Characteristics

Modulacja to zdolność precyzyjnego dozowania siły hamowania, kluczowa dla kontroli nad rowerem w dynamicznych sytuacjach. Systemy hydrauliczne oferują znacznie lepszą modulację niż mechaniczne, co przekłada się na płynność hamowania i bezpieczeństwo.

Charakterystyka modulacji w poszczególnych systemach:

• Shimano: szeroki zakres modulacji, progresywna reakcja, przewidywalność działania.
• SRAM: szybka reakcja, wyraźny punkt zadziałania, modulacja nieco bardziej „agresywna”.
• Campagnolo: bardzo płynna modulacja, łagodny wzrost siły hamowania, wysoka precyzja.

Czynniki wpływające na modulację:

• Typ płynu (olej mineralny vs DOT)
• Konstrukcja zacisku (2- vs 4-tłoczkowy)
• Sztywność przewodów i klamek
• Stan techniczny układu (brak powietrza, czystość płynu)

Caliper Designs (2-Piston, 4-Piston)

Zaciski hamulcowe występują w dwóch głównych wariantach:

• 2-tłoczkowe: standard w rowerach szosowych, lżejsze, mniejsza siła hamowania, lepsza modulacja.
• 4-tłoczkowe: stosowane w rowerach gravelowych, endurance i MTB, większa siła hamowania, lepsze odprowadzanie ciepła, wyższa masa.

Tabela porównawcza zacisków:

Typ zacisku	Liczba tłoczków	Siła hamowania	Modulacja	Masa (g)	Zastosowanie
2-tłoczkowy	2	Średnia	Bardzo dobra	110-130	Szosa, wyścigi, lekki gravel
4-tłoczkowy	4	Wysoka	Dobra	150-180	Gravel, endurance, MTB

Wybór typu zacisku zależy od stylu jazdy, masy rowerzysty oraz oczekiwanej siły hamowania.

Common Issues (Spongy Feel, Pad Rub)

Najczęstsze problemy eksploatacyjne w hydraulicznych hamulcach tarczowych to:

• „Spongy feel” (miękkie, gąbczaste czucie klamki): najczęściej spowodowane obecnością powietrza w układzie, degradacją płynu lub nieszczelnością przewodów. Rozwiązanie: pełne odpowietrzenie układu, wymiana płynu, kontrola szczelności.
• „Pad rub” (ocieranie klocków o tarczę): przyczyną może być niewłaściwe ustawienie zacisku, krzywa tarcza, zanieczyszczenia lub zbyt mały luz roboczy. Rozwiązanie: centrowanie zacisku, prostowanie tarczy, czyszczenie klocków i tarczy, regulacja luzu tłoczków.

Typowe objawy i działania naprawcze:

Problem	Objawy	Przyczyna	Rozwiązanie
Spongy feel	Miękka klamka, wydłużony skok	Powietrze w układzie, stary płyn	Odpowietrzenie, wymiana płynu
Pad rub	Ocieranie, hałas, spadek wydajności	Krzywa tarcza, źle ustawiony zacisk	Centrowanie, prostowanie tarczy

Regularna konserwacja i szybka reakcja na pierwsze objawy problemów pozwalają utrzymać wysoką skuteczność hamulców hydraulicznych.

Hydrauliczne hamulce tarczowe w rowerach szosowych oferują najwyższy poziom kontroli, bezpieczeństwa i komfortu jazdy. Wybór systemu powinien być podyktowany kompatybilnością z grupą osprzętu, preferencjami dotyczącymi serwisu oraz oczekiwaniami względem modulacji i siły hamowania. Kluczowe jest stosowanie wyłącznie zalecanych płynów, regularne odpowietrzanie oraz dbałość o czystość i stan techniczny układu. Właściwie utrzymane hamulce hydrauliczne gwarantują niezawodność i przewidywalność działania w każdych warunkach szosowych.
