Testowanie Aerodynamiki Kół – CFD i Tunele Wiatrowe

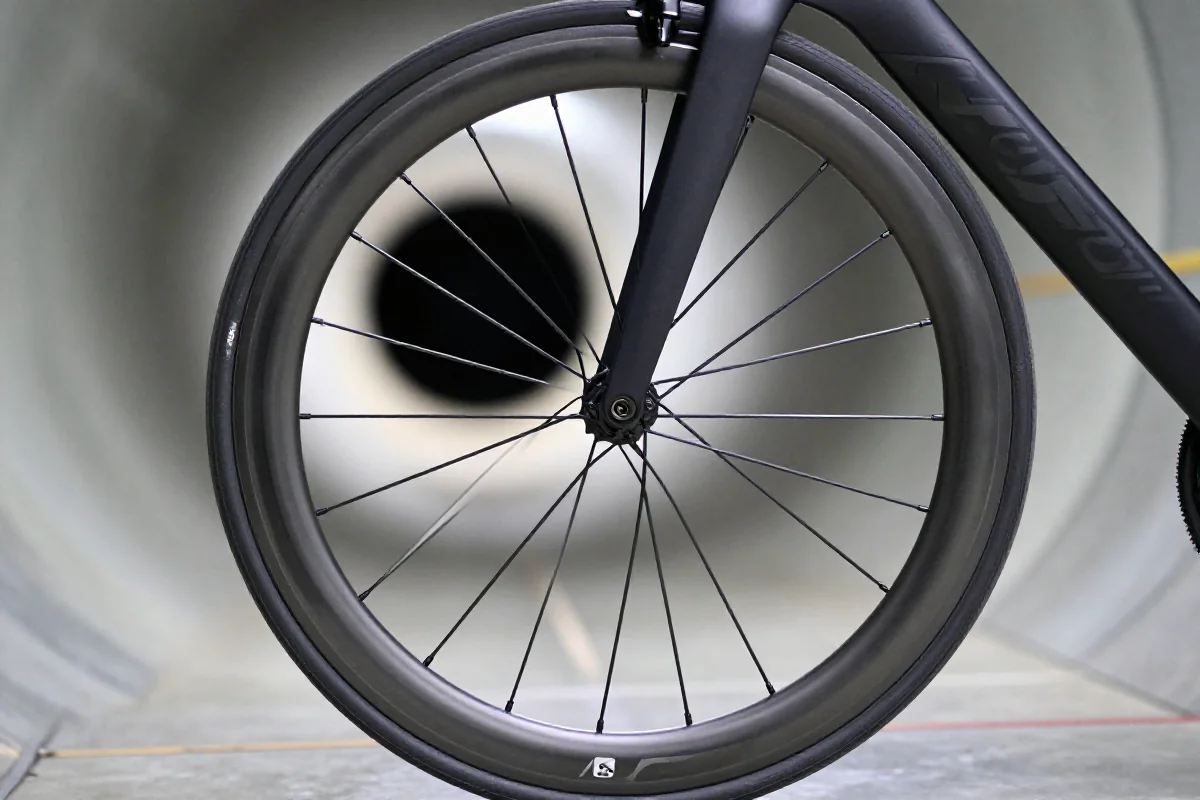

Aerodynamika kół rowerowych w tunelu wiatrowym z bliska.

Ten artykuł jest rozszerzeniem sekcji z artykułu: Aerodynamika Kół Szosowych

Aerodynamika kół szosowych stanowi jeden z kluczowych czynników wpływających na osiągi rowerów wyścigowych, endurance oraz aero. Minimalizacja oporu powietrza generowanego przez koła przekłada się bezpośrednio na efektywność jazdy, szczególnie przy prędkościach powyżej 30 km/h, gdzie opór aerodynamiczny dominuje nad innymi siłami oporu. Współczesne technologie umożliwiają precyzyjne testowanie i optymalizację kół pod kątem aerodynamiki, wykorzystując zarówno symulacje komputerowe CFD (computational fluid dynamics), jak i testy w tunelach wiatrowych.

Zastosowanie zaawansowanych narzędzi analitycznych, takich jak modelowanie CFD oraz pomiary w tunelach wiatrowych, pozwala producentom i inżynierom na szczegółową analizę przepływu powietrza wokół kół, ram oraz całych rowerów. Wyniki tych testów są kluczowe dla rozwoju nowych modeli, a także dla praktycznego wyboru sprzętu przez zawodników i entuzjastów kolarstwa szosowego. Celem niniejszego artykułu jest szczegółowe omówienie metod testowania aerodynamiki kół oraz interpretacji wyników w kontekście ich praktycznego zastosowania.

Więcej o tym przeczytasz w: Faktyczne Korzyści Aerodynamiczne Kół w Praktyce

CFD modeling basics

CFD, czyli computational fluid dynamics, to metoda numerycznej symulacji przepływu powietrza wokół obiektów, w tym kół rowerowych. Proces ten rozpoczyna się od stworzenia precyzyjnego modelu 3D koła, uwzględniającego wszystkie istotne detale geometryczne: profil obręczy, szerokość, głębokość, liczbę i kształt szprych, a także oponę. Modele te są następnie importowane do specjalistycznego oprogramowania CFD, gdzie definiuje się warunki brzegowe, takie jak prędkość przepływu, gęstość powietrza oraz kąty natarcia (yaw).

Kluczowe parametry w modelowaniu CFD:

  • Dokładność odwzorowania geometrii (tolerancje poniżej 0,1 mm)
  • Siatka obliczeniowa (mesh) o wysokiej gęstości w strefach przykołowych
  • Uwzględnienie zmienności powierzchni (np. tekstura obręczy, wentyle)
  • Definicja warunków przepływu turbulentnego (np. model k-omega SST)

Modelowanie CFD umożliwia analizę rozkładu ciśnień, identyfikację stref separacji przepływu oraz obliczenie sił oporu (drag) i sił bocznych (side force) dla różnych konfiguracji kół. Wyniki te stanowią podstawę do optymalizacji kształtu obręczy i doboru szerokości opon.

Wind tunnel testing protocol

Tunel wiatrowy to specjalistyczne urządzenie umożliwiające kontrolowane badanie przepływu powietrza wokół obiektów w warunkach laboratoryjnych. W testach aerodynamiki kół szosowych stosuje się tunele o laminarnym przepływie, wyposażone w precyzyjne systemy pomiarowe do rejestracji sił działających na badany obiekt.

Standardowy protokół testowy obejmuje:

  1. Montaż koła lub całego roweru na platformie pomiarowej z zachowaniem rzeczywistej pozycji (zgodnej z geometrią roweru szosowego, np. stack 550 mm, reach 390 mm).
  2. Kalibrację czujników siły i momentu obrotowego.
  3. Ustawienie prędkości przepływu powietrza (najczęściej 40, 45 i 50 km/h).
  4. Ustalenie ciśnienia w oponach (np. 6,0 bar dla opon 28 mm).
  5. Przeprowadzenie serii pomiarów dla różnych kątów yaw (0-20°).
  6. Rejestrację danych: siła oporu (drag), siła boczna, momenty.

Typowe zmienne kontrolowane w tunelu wiatrowym:

  • Prędkość powietrza (dokładność ±0,2 km/h)
  • Temperatura i wilgotność powietrza
  • Pozycja koła względem podłoża i widelca
  • Obecność lub brak rowerzysty (manekin lub realny zawodnik)

Yaw angle sweeps (0-20°)

Kąt yaw (kąt natarcia) to różnica między kierunkiem jazdy a kierunkiem napływu powietrza, wynikająca z bocznego wiatru lub ruchu roweru. W praktyce, koła szosowe rzadko pracują przy idealnym kącie 0°, dlatego testy obejmują tzw. yaw sweeps – serię pomiarów w zakresie od 0 do 20°.

Metodologia testów yaw sweep:

  1. Ustawienie koła lub roweru w tunelu wiatrowym pod kątem 0° względem strumienia powietrza.
  2. Zwiększanie kąta co 2,5° do maksymalnie 20°.
  3. Rejestracja siły oporu i siły bocznej dla każdego kąta.
  4. Analiza wykresów oporu w funkcji kąta yaw.

Znaczenie kątów yaw:

  • Przy niskich kątach (0-5°) dominuje opór czołowy.
  • Przy wyższych kątach (10-20°) rośnie znaczenie sił bocznych i stabilności.
  • Koła o profilu aero (np. 50-65 mm głębokości) wykazują największe różnice w oporze przy kątach 10-15°.

Tabela: Przykładowe wartości oporu (drag) dla różnych kątów yaw (dla koła 50 mm, opona 28 mm, prędkość 45 km/h)

Kąt yaw (°) Siła oporu (N)
0 7,2
5 7,0
10 7,5
15 8,4
20 9,6

CdA measurement

CdA (współczynnik oporu czołowego pomnożony przez powierzchnię czołową) to kluczowy parametr opisujący efektywność aerodynamiczną roweru i kół. Im niższa wartość CdA, tym mniejszy opór powietrza przy danej prędkości.

Metody pomiaru CdA:

  • Bezpośredni pomiar siły oporu w tunelu wiatrowym i wyliczenie CdA na podstawie wzoru:

CdA = (2 × Drag) / (ρ × v²), gdzie ρ – gęstość powietrza, v – prędkość.

  • Pomiar terenowy (field testing) z wykorzystaniem systemów typu powermeter i analizatora prędkości (np. systemy Aerolab, Notio).

Interpretacja wyników:

  • Koła aero (głębokość 50-65 mm) osiągają typowo CdA w zakresie 0,220-0,240 m² (dla całego roweru z zawodnikiem).
  • Koła klasyczne (głębokość 25-30 mm) – CdA 0,240-0,260 m².
  • Różnice rzędu 0,010 m² przekładają się na oszczędność 8-12 W przy 45 km/h.

Testing variables (speed, tire pressure, rider)

Wyniki testów aerodynamiki kół są silnie zależne od szeregu zmiennych:

  • Prędkość jazdy:
  • Opór aerodynamiczny rośnie z kwadratem prędkości.
  • Testy prowadzi się najczęściej przy 40, 45 i 50 km/h, co odpowiada typowym prędkościom wyścigowym.
  • Ciśnienie w oponach:
  • Wyższe ciśnienie zmniejsza opory toczenia, ale może zwiększać opór aerodynamiczny przez zmianę profilu opony.
  • Standard: 6,0-6,5 bar dla opon 28 mm na obręczy 19C.
  • Pozycja i postawa zawodnika:
  • Obecność rowerzysty (lub manekina) znacząco zmienia rozkład przepływu wokół kół.
  • Różnice w pozycji (np. drop bar vs. hoods) mogą zmienić CdA nawet o 0,020 m².

Limitations testów

Zarówno testy CFD, jak i tunelowe mają swoje ograniczenia:

  • Modelowanie CFD:
  • Upraszcza rzeczywiste warunki (brak turbulencji od innych pojazdów, uproszczone modele opon).
  • Wymaga wysokiej mocy obliczeniowej i precyzyjnych danych wejściowych.
  • Tunele wiatrowe:
  • Warunki laboratoryjne nie odzwierciedlają w pełni zmienności wiatru w terenie.
  • Często testuje się tylko koło lub rower bez zawodnika, co zaniża rzeczywisty opór.
  • Możliwość błędów kalibracji i wpływu elementów mocujących.

Potencjalne błędy interpretacyjne:

  • Porównywanie wyników z różnych tuneli lub różnych protokołów testowych.
  • Nieuwzględnienie wpływu opony, wentyla, tarcz hamulcowych.

Comparing results między producentami

Porównywanie wyników testów aerodynamiki kół między producentami wymaga standaryzacji protokołów i transparentności danych. Kluczowe jest, aby analizować wyniki uzyskane w tych samych warunkach testowych: identyczna prędkość, ciśnienie w oponach, kąt yaw, obecność rowerzysty.

Tabela: Przykładowe porównanie wyników testów trzech modeli kół aero (prędkość 45 km/h, opona 28 mm, yaw 10°)

Producent/Model Głębokość obręczy (mm) CdA (m²) Siła oporu (N)
Zipp 454 NSW 58/62 0,225 7,5
DT Swiss ARC 1100 DICUT 62 0,228 7,6
Roval Rapide CLX II 51/60 0,230 7,7

Różnice w wynikach mogą wynikać z:

  • Odmiennych profili obręczy i szerokości wewnętrznej (np. 21C vs. 19C)
  • Różnych opon użytych w testach
  • Zastosowania różnych protokołów pomiarowych

Wnioski należy wyciągać na podstawie pełnych danych testowych, a nie tylko deklaracji producentów.

Real-world applicability

Wyniki testów aerodynamicznych mają praktyczne zastosowanie w doborze kół do konkretnych warunków wyścigowych i treningowych. Koła o niższym CdA i zoptymalizowanym profilu aero zapewniają wymierne korzyści czasowe na dystansach powyżej 40 km, szczególnie przy wyższych prędkościach i bocznym wietrze.

Wskazówki praktyczne:

  • Dobór kół powinien uwzględniać nie tylko wyniki testów, ale także masę, sztywność i kompatybilność z ramą.
  • W warunkach zmiennego wiatru (np. wyścigi klasyczne) koła o umiarkowanej głębokości (45-55 mm) zapewniają najlepszy kompromis między aerodynamiką a stabilnością.
  • Optymalne ciśnienie w oponach i właściwa pozycja zawodnika mogą przynieść korzyści porównywalne z wymianą kół na droższy model.

Testy laboratoryjne stanowią punkt wyjścia, ale rzeczywista wydajność zależy od zgrania wszystkich elementów systemu: koła, opony, rama, zawodnik.

Podsumowując, precyzyjne testowanie aerodynamiki kół szosowych z wykorzystaniem CFD i tuneli wiatrowych umożliwia optymalizację sprzętu pod kątem minimalizacji oporu powietrza. Interpretacja wyników wymaga uwzględnienia wszystkich zmiennych testowych oraz ograniczeń metodologicznych. W praktyce, świadome wykorzystanie danych aerodynamicznych pozwala na realne zwiększenie efektywności jazdy i przewagi sprzętowej w wyścigach szosowych. W perspektywie kolejnych lat (2026+), dalszy rozwój narzędzi pomiarowych i standaryzacja protokołów testowych będą kluczowe dla transparentności i porównywalności wyników w branży rowerowej.
