Diagnostyka Silnika Elektrycznego

Ten artykuł jest rozszerzeniem sekcji z artykułu: Diagnostyka Układów Elektrycznych

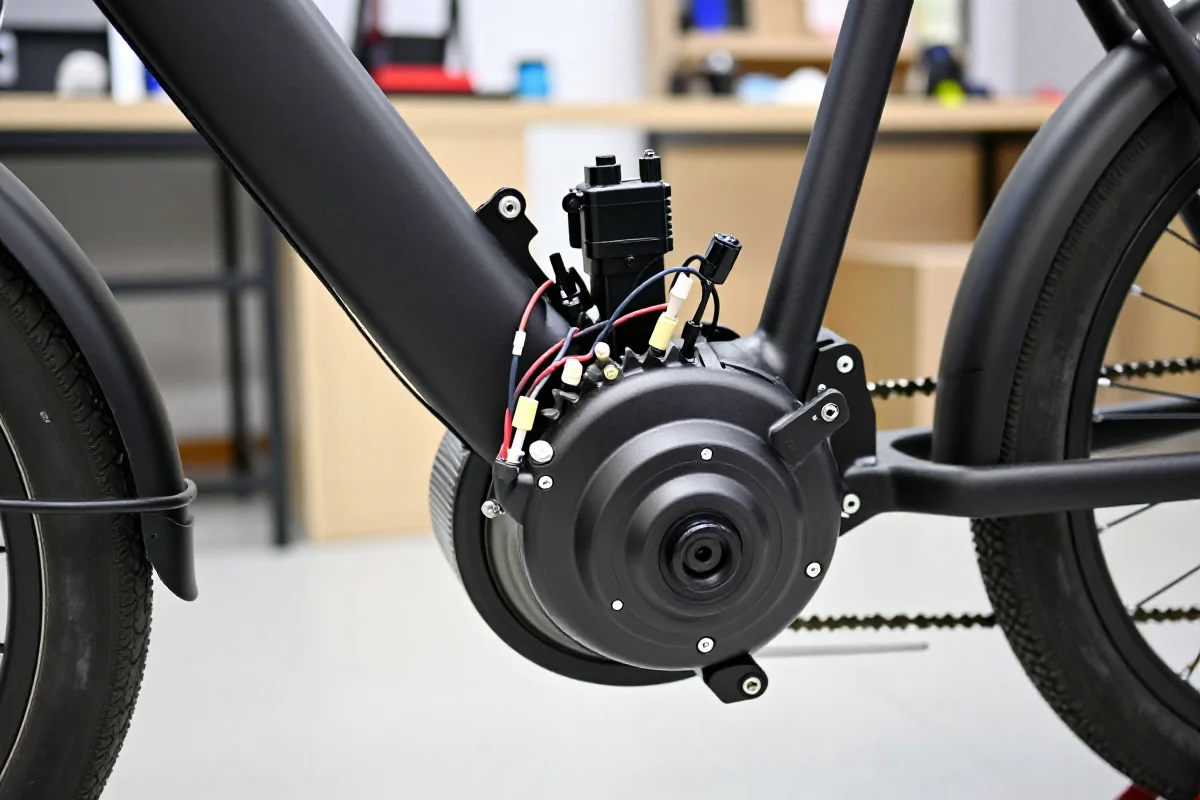

Diagnostyka silnika elektrycznego w rowerze z napędem elektrycznym stanowi kluczowy element utrzymania wysokiej wydajności oraz bezpieczeństwa eksploatacji e-bike’a. Nowoczesne silniki, takie jak Bosch Performance Line CX, Shimano STEPS E8000 czy Bafang M400, charakteryzują się zaawansowaną elektroniką oraz precyzyjną mechaniką, co wymaga systematycznego monitorowania ich stanu technicznego.

Prawidłowa diagnostyka pozwala na wczesne wykrycie usterek, minimalizując ryzyko poważnych awarii i kosztownych napraw. W 2026 roku, przy rosnącej popularności rowerów elektrycznych, umiejętność rozpoznawania symptomów uszkodzeń oraz znajomość procedur testowych staje się niezbędna zarówno dla użytkowników, jak i serwisantów.

Celem niniejszego przewodnika jest przedstawienie kompleksowych metod diagnozowania problemów z silnikiem elektrycznym e-bike, obejmujących testy pracy, pomiary elektryczne, analizę hałasów, kontrolę temperatury oraz ocenę stanu mechanicznego i elektronicznego podzespołów.

Więcej o tym przeczytasz w: Diagnostyka Baterii i Systemu BMS

Sprawdzanie pracy silnika

Objawy nieprawidłowej pracy silnika elektrycznego obejmują:

• Nierównomierne przyspieszanie lub spadki mocy podczas jazdy
• Nagłe wyłączanie się napędu pod obciążeniem
• Brak reakcji na naciskanie pedałów mimo aktywnego wspomagania
• Nietypowe dźwięki podczas pracy (stukot, szum, piszczenie)

Podstawowe testy diagnostyczne obejmują:

• Wizualną inspekcję przewodów, złączy i obudowy silnika pod kątem uszkodzeń mechanicznych lub śladów przegrzania
• Ocenę pracy silnika na różnych poziomach wspomagania, zarówno na postoju (jeśli konstrukcja na to pozwala), jak i podczas jazdy testowej
• Analizę dźwięków generowanych przez silnik w różnych warunkach eksploatacyjnych

Wczesne wykrycie nieprawidłowości umożliwia szybkie podjęcie działań naprawczych i ogranicza ryzyko poważniejszych uszkodzeń.

Testy obciążeniowe

Testy obciążeniowe pozwalają ocenić wydajność silnika elektrycznego pod realnym obciążeniem. Procedura obejmuje:

1. Zamontowanie roweru na stanowisku testowym lub jazdę w warunkach terenowych z różnym obciążeniem (np. podjazd pod wzniesienie).
2. Ustawienie różnych poziomów wspomagania i obserwacja reakcji silnika na zmieniające się warunki.
3. Monitorowanie parametrów pracy: prędkości obrotowej, poboru prądu, temperatury oraz ewentualnych spadków mocy.

Podczas testu należy zwrócić uwagę na:

• Stabilność mocy wyjściowej przy stałym obciążeniu
• Występowanie nagłych spadków napięcia lub wyłączania się silnika
• Zwiększony pobór prądu przy niewielkim obciążeniu, co może świadczyć o uszkodzeniu uzwojeń lub łożysk

Interpretacja wyników testów obciążeniowych pozwala na wczesne wykrycie problemów z wydajnością napędu, takich jak zużycie elementów mechanicznych lub nieprawidłowa praca sterownika.

Diagnostyka hałasów silnika

Hałasy generowane przez silnik elektryczny mogą wskazywać na konkretne usterki. Najczęściej spotykane dźwięki to:

• Stukot: może świadczyć o uszkodzeniu łożysk lub luzach w przekładni
• Piszczenie: często związane z problemami w uzwojeniach lub niewłaściwym smarowaniem elementów ruchomych
• Szumy i buczenie: mogą wynikać z uszkodzeń mechanicznych lub zwarć w uzwojeniach

Lokalizacja źródła hałasu wymaga:

• Odsłuchu pracy silnika na różnych obrotach i poziomach obciążenia
• Użycia stetoskopu mechanicznego lub mikrofonu kontaktowego do precyzyjnej identyfikacji miejsca powstawania dźwięku
• Porównania dźwięków z katalogiem typowych usterek dla danego modelu silnika

Analiza charakterystyki hałasu umożliwia szybkie zawężenie zakresu potencjalnych uszkodzeń i podjęcie właściwych działań serwisowych.

Sprawdzanie temperatury pracy

Prawidłowa temperatura pracy silnika elektrycznego e-bike mieści się zazwyczaj w zakresie 40–70°C podczas normalnej eksploatacji. Przekroczenie 90°C może prowadzić do trwałego uszkodzenia uzwojeń i elektroniki.

Do pomiaru temperatury stosuje się:

• Termometry kontaktowe (np. termopary)
• Pirometry bezdotykowe
• Kamery termograficzne do analizy rozkładu temperatury na obudowie silnika

Podwyższona temperatura może świadczyć o:

• Nadmiernym obciążeniu silnika
• Uszkodzeniu łożysk lub przekładni
• Zwarciu w uzwojeniach lub problemach z elektroniką sterującą

Regularna kontrola temperatury pozwala na wczesne wykrycie przegrzewania i zapobiega poważnym awariom.

Pomiary oporności uzwojeń

Pomiary oporności uzwojeń silnika elektrycznego wykonuje się za pomocą miernika uniwersalnego (multimetru) w trybie pomiaru rezystancji. Procedura:

1. Odłącz zasilanie i rozłącz przewody silnika od kontrolera.
2. Zmierz oporność pomiędzy wszystkimi parami przewodów fazowych (np. U-V, V-W, W-U).
3. Porównaj uzyskane wartości z danymi producenta (typowo 0,2–1,0 Ω dla silników e-bike).

Interpretacja wyników:

• Zbyt niska oporność: możliwe zwarcie uzwojeń
• Zbyt wysoka oporność lub brak odczytu: przerwanie uzwojenia
• Nierówne wartości pomiędzy fazami: lokalne uszkodzenia uzwojeń

Tabela: Przykładowe wartości oporności uzwojeń dla wybranych modeli silników

Model silnika	Typ silnika	Oporność uzwojeń (Ω)
Bosch Performance Line CX	Silnik centralny	0,45 – 0,55
Shimano STEPS E8000	Silnik centralny	0,40 – 0,50
Bafang M400	Silnik centralny	0,35 – 0,45
Bafang G020	Silnik w piaście	0,30 – 0,40

Odchylenia od normy wymagają dalszej diagnostyki lub naprawy uzwojeń.

Diagnostyka czujników w silniku

Czujniki w silniku elektrycznym odpowiadają za:

• Pomiar temperatury uzwojeń (czujnik termiczny NTC/PTC)
• Detekcję pozycji wirnika (czujniki Halla)
• Pomiar prędkości obrotowej (enkoder, czujnik Halla)

Uszkodzone czujniki objawiają się:

• Błędami komunikacji z kontrolerem (kody błędów na wyświetlaczu)
• Brakiem reakcji silnika na ruch korbą
• Przegrzewaniem lub nierówną pracą napędu

Do diagnostyki czujników stosuje się:

• Multimetr do pomiaru napięcia i rezystancji na wyjściach czujników
• Oscyloskop do analizy sygnałów z czujników Halla
• Oprogramowanie serwisowe producenta (np. Bosch DiagnosticTool 3, Shimano E-Tube Project)

W przypadku wykrycia uszkodzenia czujnika zaleca się jego wymianę lub naprawę w autoryzowanym serwisie.

Problemy z łożyskami silnika

Uszkodzone łożyska w silniku elektrycznym powodują:

• Wzmożony hałas (szum, grzechotanie)
• Wyczuwalne drgania podczas pracy
• Zwiększoną temperaturę obudowy silnika
• Spadek wydajności i wzrost poboru prądu

Kontrola stanu łożysk obejmuje:

1. Demontaż silnika i ręczne sprawdzenie luzów osiowych oraz promieniowych wału
2. Ocenę płynności obrotu wału bez zasilania
3. Analizę dźwięków podczas obracania wału

Wymiana łożysk wymaga użycia odpowiednich narzędzi (ściągacze, prasy) oraz doboru łożysk zgodnych ze specyfikacją producenta. Regularna konserwacja (smarowanie, czyszczenie) wydłuża żywotność łożysk i minimalizuje ryzyko awarii.

Ograniczenia diagnostyki DIY

Samodzielna diagnostyka silnika elektrycznego e-bike napotyka na następujące ograniczenia:

• Brak dostępu do specjalistycznych narzędzi diagnostycznych (np. oprogramowanie serwisowe, oscyloskop)
• Ograniczona możliwość testowania podzespołów elektronicznych bez ryzyka ich uszkodzenia
• Trudności w interpretacji kodów błędów i parametrów pracy bez dokumentacji technicznej producenta
• Ryzyko utraty gwarancji przy nieautoryzowanych naprawach

Zaleca się konsultację z profesjonalnym serwisem w przypadku:

• Wystąpienia poważnych usterek elektronicznych
• Konieczności wymiany lub naprawy elementów wewnętrznych silnika
• Braku poprawy po wykonaniu podstawowych testów diagnostycznych

Nowoczesne środki techniczne, takie jak dedykowane interfejsy diagnostyczne i oprogramowanie, znacząco zwiększają skuteczność diagnozowania, jednak ich obsługa wymaga odpowiedniego przeszkolenia.

Podsumowując, skuteczna diagnostyka silnika elektrycznego w rowerze z napędem elektrycznym wymaga znajomości objawów usterek, umiejętności przeprowadzania testów obciążeniowych, analizy hałasów, pomiarów elektrycznych oraz oceny stanu mechanicznego. Regularne monitorowanie parametrów pracy silnika oraz korzystanie z profesjonalnych narzędzi diagnostycznych pozwala na utrzymanie wysokiej wydajności i niezawodności napędu. W przypadku poważniejszych problemów zaleca się kontakt z autoryzowanym serwisem, co gwarantuje bezpieczeństwo i długą żywotność silnika e-bike.
