Diagnostyka Układów Elektrycznych

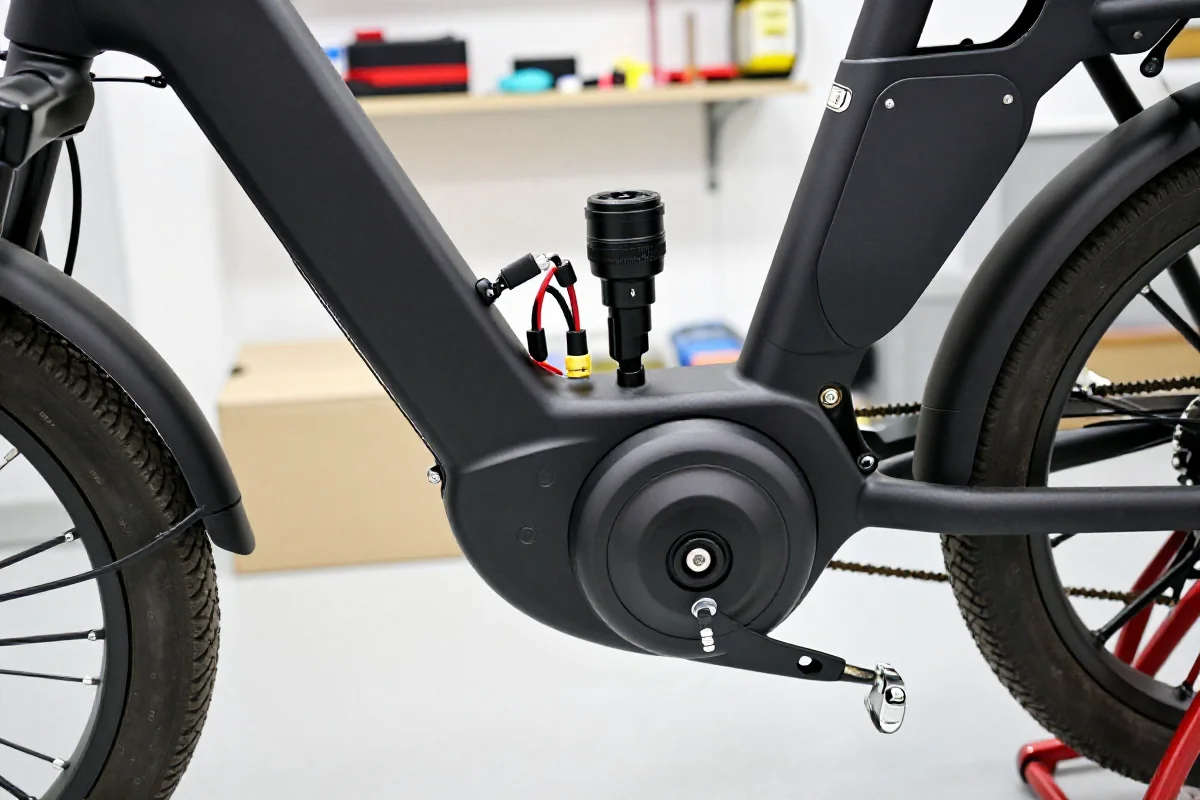

Diagnostyka układów elektrycznych rowerów elektrycznych w warsztacie.

Ten artykuł jest rozszerzeniem sekcji z artykułu: Diagnostyka Usterek i Problemów

Diagnostyka układów elektrycznych w rowerach elektrycznych w 2026 roku wymaga precyzyjnych narzędzi, znajomości specyfikacji technicznych oraz zrozumienia architektury systemów napędowych. Nowoczesne e-bike’i wykorzystują zaawansowane silniki, baterie z systemami BMS, sterowniki oraz sieć czujników, których prawidłowe działanie jest kluczowe dla bezpieczeństwa i wydajności jednośladu.

Dokładna diagnostyka pozwala nie tylko na szybkie wykrycie usterek, ale również na zapobieganie poważniejszym awariom, które mogą prowadzić do kosztownych napraw lub nawet zagrożenia dla użytkownika. W artykule omówione zostaną szczegółowe procedury diagnozowania problemów z silnikiem, baterią, sterownikiem, czujnikami oraz okablowaniem, z uwzględnieniem praktycznych testów multimetrem i zasad bezpieczeństwa.

Więcej o tym przeczytasz w: Diagnostyka Silnika Elektrycznego

Diagnostyka silnika elektrycznego

Podstawowe objawy problemów z silnikiem

Typowe symptomy wskazujące na usterki silnika elektrycznego w rowerze z napędem elektrycznym obejmują:

  • Spadek mocy lub całkowity brak wspomagania
  • Nietypowe dźwięki (piski, zgrzyty, buczenie)
  • Przerywana praca napędu
  • Nierównomierne przyspieszanie lub szarpanie podczas jazdy
  • Przegrzewanie się obudowy silnika

Wstępna analiza powinna obejmować obserwację zachowania roweru podczas jazdy oraz odczytanie ewentualnych komunikatów błędów na wyświetlaczu.

Procedura diagnostyki silnika

  1. Odczyt kodów błędów z systemu diagnostycznego (np. Bosch, Shimano STEPS, Brose).
  2. Test pracy silnika na różnych poziomach wspomagania i przy różnych obrotach korby.
  3. Sprawdzenie połączeń elektrycznych silnika – wtyczki, przewody, styki.
  4. Pomiar rezystancji uzwojeń silnika multimetrem (porównanie z danymi producenta).
  5. Weryfikacja obecności napięcia zasilającego na wejściu silnika.
  6. Testowanie czujników Halla (jeśli występują) – pomiar sygnałów wyjściowych podczas obracania wałem.
Krok diagnostyczny Narzędzie Oczekiwany wynik
Odczyt kodów błędów Interfejs serwisowy Brak błędów lub konkretne kody
Pomiar rezystancji uzwojeń Multimetr Zgodność z dokumentacją
Test sygnałów czujników Halla Multimetr/oscyloskop Sygnały impulsowe
Sprawdzenie napięcia zasilania Multimetr Napięcie zgodne ze specyfikacją

Więcej o tym przeczytasz w: Diagnostyka Baterii i Systemu BMS

Diagnostyka baterii i BMS

Jak rozpoznać problemy z baterią

Objawy wskazujące na problemy z baterią lub systemem BMS:

  • Szybkie rozładowywanie się akumulatora
  • Spadek mocy wspomagania przy wysokim obciążeniu
  • Brak możliwości pełnego naładowania
  • Nagłe wyłączanie się systemu podczas jazdy
  • Komunikaty o błędach baterii na wyświetlaczu

Analiza stanu ogniw jest kluczowa – nierównomierne napięcia lub uszkodzone ogniwa mogą prowadzić do trwałego uszkodzenia baterii.

Testowanie systemu BMS

  1. Sprawdzenie napięcia całkowitego baterii oraz napięć poszczególnych ogniw (przez port serwisowy lub aplikację diagnostyczną).
  2. Pomiar prądu ładowania i rozładowania – porównanie z parametrami nominalnymi.
  3. Analiza raportów diagnostycznych BMS (np. liczba cykli, temperatura, stan równoważenia ogniw).
  4. Test funkcji równoważenia – sprawdzenie, czy napięcia ogniw są wyrównywane podczas ładowania.
  5. Weryfikacja zabezpieczeń BMS (przeciwzwarciowe, termiczne, nadnapięciowe).
Test BMS Narzędzie Oczekiwany wynik
Pomiar napięcia ogniw Multimetr/interfejs Różnice <0,05 V między ogniwami
Analiza prądu ładowania Multimetr Zgodność z danymi producenta
Odczyt raportu BMS Oprogramowanie Brak błędów, poprawne cykle
Test równoważenia Interfejs serwisowy Wyrównywanie napięć

Więcej o tym przeczytasz w: Diagnostyka Sterownika i Czujników

Diagnostyka sterownika

Kluczowe objawy problemów ze sterownikiem

Usterki sterownika mogą objawiać się poprzez:

  • Brak reakcji na manetkę gazu lub czujnik wspomagania
  • Nieregularne działanie napędu mimo sprawnej baterii i silnika
  • Komunikaty błędów sterownika na wyświetlaczu
  • Nagłe wyłączanie się systemu podczas jazdy

Oprogramowanie diagnostyczne pozwala na szybkie wykrycie wielu problemów związanych z elektroniką sterującą.

Proces diagnostyki sterownika

  1. Odczyt kodów błędów za pomocą dedykowanego interfejsu (np. Bosch DiagnosticTool, Shimano E-Tube).
  2. Walidacja parametrów wyjściowych – pomiar napięć i sygnałów sterujących na wyjściach sterownika.
  3. Test zasilania sterownika – pomiar napięcia wejściowego.
  4. Sprawdzenie komunikacji CAN/LIN (jeśli występuje) pomiędzy sterownikiem a innymi modułami.
  5. Analiza logów pracy sterownika – wykrywanie anomalii w pracy układu.
Krok diagnostyczny Narzędzie Oczekiwany wynik
Odczyt kodów błędów Interfejs serwisowy Brak błędów lub konkretne kody
Pomiar napięć wyjściowych Multimetr Zgodność z dokumentacją
Analiza komunikacji CAN/LIN Interfejs diagnost. Stabilna komunikacja

Diagnostyka czujników

Rola czujników w rowerze elektrycznym

Kluczowe czujniki w e-bike’u:

  • Czujnik prędkości (magnetyczny lub optyczny)
  • Czujnik kadencji (obrotów korby)
  • Czujnik momentu obrotowego (w zaawansowanych systemach)
  • Czujniki temperatury (w silniku, baterii)
  • Czujniki pozycji manetki gazu

Problemy z czujnikami mogą prowadzić do:

  • Braku wspomagania
  • Błędnych wskazań prędkości
  • Nierównomiernej pracy napędu

Sposoby diagnozowania czujników

  1. Sprawdzenie sygnałów wejściowych i wyjściowych czujników multimetrem lub oscyloskopem.
  2. Weryfikacja połączeń i stanu okablowania czujników.
  3. Testy funkcjonalne – obserwacja reakcji systemu na ruch korby, koła lub manetki.
  4. Porównanie odczytów z czujników z wartościami referencyjnymi.
Czujnik Typowy test Oczekiwany wynik
Czujnik prędkości Pomiar sygnału impulsowego Stała liczba impulsów/obrót
Czujnik kadencji Pomiar napięcia/sygnału Zmiana sygnału przy obrocie
Czujnik momentu Pomiar napięcia wyjściowego Proporcjonalność do nacisku

Sprawdzanie okablowania

Jak ocenić stan okablowania

Podczas przeglądu okablowania należy zwracać uwagę na:

  • Uszkodzenia izolacji, przetarcia, pęknięcia przewodów
  • Luźne lub skorodowane złącza
  • Ślady przegrzania lub nadtopienia
  • Niewłaściwe prowadzenie przewodów (ryzyko uszkodzenia mechanicznego)

Regularna inspekcja pozwala wykryć potencjalne źródła zwarć i przerw w obwodzie.

Procedury testowe dla okablowania

  1. Sprawdzenie ciągłości przewodów multimetrem (test omomierzem).
  2. Pomiar rezystancji izolacji – wykrywanie zwarć do masy.
  3. Test depresji sygnałów – sprawdzenie, czy sygnały nie są tłumione przez uszkodzone przewody.
  4. Weryfikacja poprawności połączeń w złączach.
Test okablowania Narzędzie Oczekiwany wynik
Test ciągłości Multimetr 0 Ω (brak przerwy)
Pomiar izolacji Multimetr ∞ Ω (brak zwarcia do masy)
Test sygnałów Oscyloskop/multimetr Brak tłumienia sygnału

Pomiary multimetrem

Jak używać multimetru

Multimetr cyfrowy jest podstawowym narzędziem diagnostycznym w serwisie rowerów elektrycznych. Kluczowe funkcje:

  • Pomiar napięcia stałego (DC) i zmiennego (AC)
  • Pomiar prądu (DC/AC)
  • Pomiar rezystancji
  • Test diod i ciągłości obwodu
  • Pomiar temperatury (w niektórych modelach)

Przed rozpoczęciem pomiarów należy upewnić się, że multimetr jest sprawny, a przewody pomiarowe nieuszkodzone.

Kluczowe pomiary do wykonania

  • Pomiar napięcia na wyjściu baterii (sprawdzenie stanu naładowania)
  • Pomiar napięcia na wejściu silnika i sterownika
  • Pomiar prądu pobieranego przez silnik podczas pracy
  • Sprawdzenie rezystancji uzwojeń silnika i przewodów
  • Test ciągłości przewodów sygnałowych i zasilających
  • Odczyt błędów poprzez pomiar napięć na liniach diagnostycznych
Pomiar Typowy zakres Cel pomiaru
Napięcie baterii 36–48 V DC Ocena stanu naładowania
Prąd silnika 0–20 A DC Weryfikacja obciążenia
Rezystancja uzwojeń 0,1–10 Ω Sprawdzenie ciągłości
Ciągłość przewodów 0 Ω lub sygnał dźwięk. Wykrycie przerw

Bezpieczeństwo przy diagnostyce

Zasady bezpieczeństwa podczas pracy z elektrycznością

  • Przed rozpoczęciem diagnostyki odłączyć baterię od roweru.
  • Używać narzędzi z izolowanymi uchwytami.
  • Pracować w suchym, dobrze oświetlonym miejscu.
  • Unikać kontaktu z elementami pod napięciem powyżej 60 V DC.
  • Stosować odzież ochronną (rękawice dielektryczne, okulary ochronne).
  • Przestrzegać zaleceń producenta dotyczących serwisowania układów wysokiego napięcia.
  • Nie wykonywać pomiarów na otwartej baterii bez odpowiednich kwalifikacji.

Kiedy potrzebny serwis autoryzowany

Kiedy skorzystać z pomocy specjalistów

Zaleca się kontakt z autoryzowanym serwisem w przypadku:

  • Złożonych usterek sterownika, BMS lub silnika wymagających specjalistycznego oprogramowania diagnostycznego.
  • Uszkodzeń baterii (np. nadmierne nagrzewanie, wyciek elektrolitu, mechaniczne uszkodzenia ogniw).
  • Braku dostępu do dokumentacji technicznej lub narzędzi serwisowych producenta.
  • Wątpliwości co do własnych umiejętności w zakresie pracy z układami wysokiego napięcia.
  • Konieczności przeprowadzenia napraw gwarancyjnych lub aktualizacji oprogramowania.

Profesjonalna diagnostyka zapewnia nie tylko bezpieczeństwo użytkownika, ale także zachowanie gwarancji producenta oraz dłuższą żywotność podzespołów.

Podsumowując, skuteczna diagnostyka układów elektrycznych w rowerach elektrycznych wymaga systematycznego podejścia, znajomości procedur testowych oraz stosowania odpowiednich narzędzi pomiarowych. Regularna kontrola silnika, baterii, sterownika, czujników i okablowania pozwala na wczesne wykrycie usterek i minimalizuje ryzyko poważnych awarii. Przestrzeganie zasad bezpieczeństwa oraz korzystanie z usług autoryzowanych serwisów w przypadku skomplikowanych problemów to klucz do bezpiecznej i niezawodnej eksploatacji e-bike’a.
