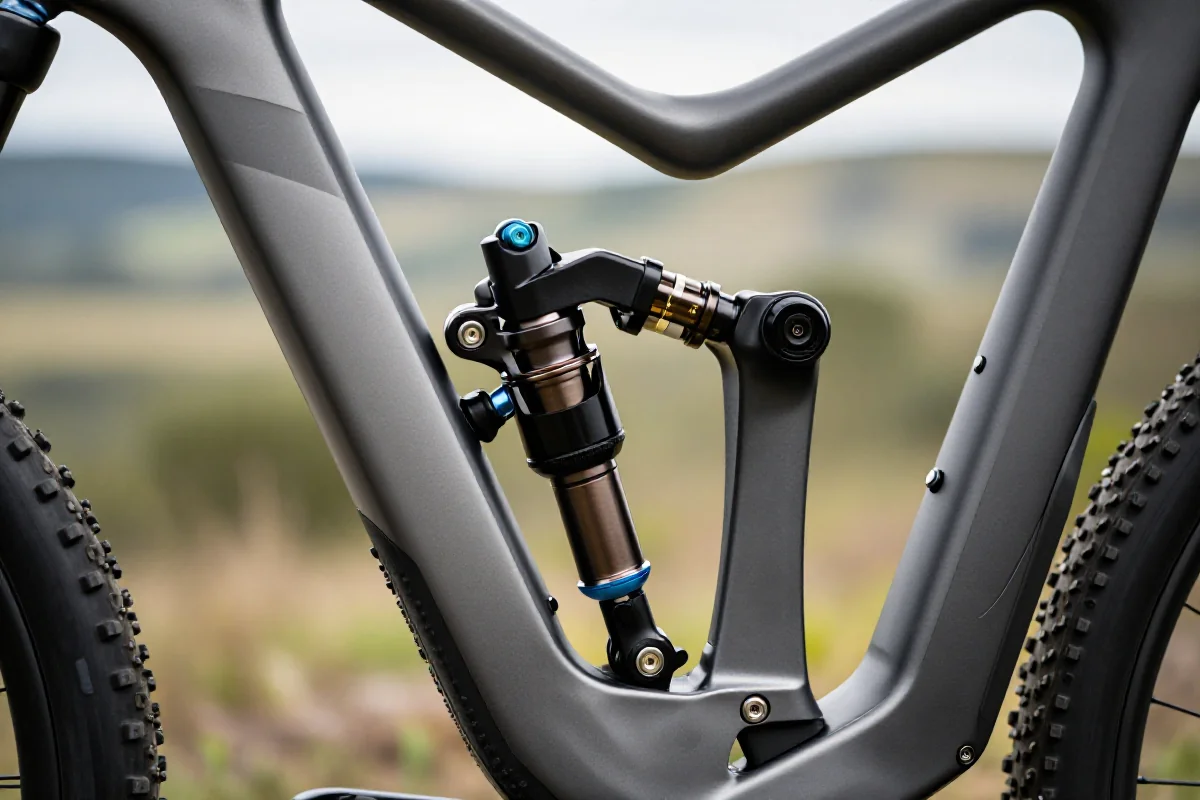

Kinematyka zawieszenia stanowi fundament projektowania nowoczesnych rowerów górskich. Odpowiednio dobrany system zawieszenia wpływa na trakcję, efektywność pedałowania, komfort oraz kontrolę nad rowerem w zróżnicowanym terenie. Współczesne konstrukcje wykorzystują zaawansowane układy dźwigni i punktów obrotu, aby zoptymalizować zachowanie roweru podczas jazdy po nierównościach, podjazdach i podczas hamowania.
Zrozumienie różnic między systemami takimi jak single pivot, 4-bar linkage, VPP, DW-Link czy Horst link pozwala świadomie wybrać rower dopasowany do indywidualnych potrzeb. Kluczowe parametry, takie jak leverage ratio, anti-squat czy separacja hamowania, determinują charakterystykę pracy tylnego zawieszenia i mają bezpośredni wpływ na osiągi w terenie.
Więcej o tym przeczytasz w: Single pivot i FSR – proste systemy kinematyki
Podstawy kinematyki zawieszenia
Kinematyka zawieszenia opisuje sposób, w jaki koło tylne porusza się względem ramy podczas kompresji i odbicia amortyzatora. Obejmuje analizę trajektorii osi koła, zmian długości łańcucha, wpływu sił napędowych i hamujących oraz rozkładu obciążeń na elementy zawieszenia.
Podstawowe parametry kinematyczne obejmują:
- Trajektorię ruchu osi tylnego koła (czyli ścieżkę, po której porusza się oś podczas pracy zawieszenia)
- Zmiany długości tylnego trójkąta (chain growth)
- Położenie wirtualnych punktów obrotu (virtual pivot points)
- Współczynnik dźwigni (leverage ratio)
- Charakterystykę anti-squat i anti-rise
Geometria zawieszenia wpływa na zachowanie roweru podczas pokonywania przeszkód, efektywność przenoszenia mocy oraz stabilność podczas hamowania. Optymalizacja tych parametrów pozwala projektować rowery o precyzyjnie określonych właściwościach jezdnych.
Więcej o tym przeczytasz w: VPP i DW-Link – zaawansowane multi-link systems
Single pivot – najprostsza konstrukcja
System single pivot opiera się na jednym, głównym punkcie obrotu tylnego wahacza względem ramy. Amortyzator jest zazwyczaj mocowany bezpośrednio do wahacza lub przez prostą dźwignię.
Cechy systemu single pivot:
- Prosta konstrukcja, niska masa i łatwość serwisowania
- Przewidywalna trajektoria ruchu koła (zazwyczaj łukowa)
- Zmiana długości łańcucha podczas pracy zawieszenia (chain growth), co może powodować zjawisko pedal kickback
- Ograniczona możliwość separacji wpływu sił napędowych i hamujących
Single pivot stosowany jest w rowerach trail, enduro oraz tańszych modelach MTB. Ograniczeniem jest mniejsza kontrola nad charakterystyką anti-squat i podatność na zjawisko brake jack.
4-bar linkage systems
Układy 4-bar linkage wykorzystują cztery elementy połączone przegubami, tworząc zamknięty układ dźwigni. Najczęściej spotykane warianty to Horst link, FSR oraz różne autorskie interpretacje.
Charakterystyka układów 4-bar linkage:
- Możliwość precyzyjnego kształtowania trajektorii ruchu koła
- Lepsza separacja sił napędowych i hamujących niż w single pivot
- Szerokie zastosowanie w rowerach enduro, trail, downhill
Podział systemów 4-bar linkage:
| Typ systemu | Położenie osi obrotu | Przykładowe marki | Wpływ na jazdę |
|---|---|---|---|
| Horst link | Przed osią tylnego koła | Specialized, Norco | Dobra separacja hamowania |
| FSR | Przed osią tylnego koła | Specialized | Wysoka czułość na nierównościach |
| Faux-bar (linkage-driven single pivot) | Oś obrotu na osi tylnego koła | Trek (ABP), Kona | Prostsza konstrukcja, kompromisowa separacja hamowania |
Układy 4-bar linkage pozwalają na uzyskanie progresywnej charakterystyki zawieszenia oraz minimalizację efektu brake jack.
VPP (Virtual Pivot Point)
VPP (Virtual Pivot Point) to system zawieszenia wykorzystujący dwa równoległe linki, które tworzą wirtualny punkt obrotu zmieniający swoje położenie podczas pracy zawieszenia. Rozwiązanie to zostało spopularyzowane przez markę Santa Cruz.
Korzyści systemu VPP:
- Zmienna trajektoria ruchu koła, pozwalająca na optymalizację anti-squat i anti-rise
- Lepsza efektywność pedałowania dzięki wysokiemu anti-squat przy SAG
- Zmniejszona podatność na pedal kickback
- Dobra separacja wpływu hamowania
VPP umożliwia projektowanie rowerów o wysokiej wydajności zarówno na podjazdach, jak i w trudnym terenie zjazdowym. System ten jest stosowany w rowerach enduro, trail oraz downhill.
DW-Link
DW-Link to opatentowany system zawieszenia opracowany przez Dave’a Weagle’a. Wykorzystuje dwa krótkie, równoległe linki, które kontrolują trajektorię ruchu tylnego koła i charakterystykę pracy amortyzatora.
Cechy wyróżniające DW-Link:
- Wysoki poziom anti-squat przy SAG, co przekłada się na efektywność pedałowania bez nadmiernego bujania
- Progresywna charakterystyka leverage ratio, zapewniająca czułość na małe nierówności i odporność na dobicia
- Dobra separacja wpływu hamowania (anti-rise)
- Zminimalizowany efekt pedal kickback
Przykłady rowerów z DW-Link: Ibis Ripmo, Pivot Mach 6, Evil Offering.
Horst link
Horst link to specyficzny wariant układu 4-bar linkage, w którym dolny punkt obrotu znajduje się przed osią tylnego koła, na tylnym trójkącie. System ten został opatentowany przez Horsta Leitnera i jest szeroko stosowany w rowerach Specialized (FSR) oraz Norco.
Właściwości Horst link:
- Pozwala na skuteczną separację sił hamowania od pracy zawieszenia (minimalizacja brake jack)
- Umożliwia uzyskanie wysokiej czułości zawieszenia na nierównościach podczas hamowania
- Dobra efektywność pedałowania dzięki możliwości optymalizacji anti-squat
Horst link jest szczególnie ceniony w rowerach przeznaczonych do jazdy w trudnym terenie, gdzie wymagana jest maksymalna trakcja podczas hamowania i na podjazdach.
Anti-squat i wpływ na pedałowanie
Anti-squat to parametr opisujący zdolność zawieszenia do przeciwdziałania kompresji pod wpływem sił napędowych podczas pedałowania. Wysoki poziom anti-squat oznacza, że zawieszenie nie zapada się podczas mocnego naciskania na pedały, co zwiększa efektywność przenoszenia mocy.
Wpływ anti-squat na jazdę:
- Zbyt niski anti-squat powoduje bujanie zawieszenia podczas pedałowania
- Zbyt wysoki anti-squat może ograniczać czułość zawieszenia na nierównościach
- Optymalny poziom anti-squat (zazwyczaj 90–120% przy SAG) zapewnia równowagę między efektywnością a komfortem
Systemy takie jak DW-Link i VPP pozwalają na precyzyjne dostrojenie anti-squat, co przekłada się na wysoką wydajność w zróżnicowanych warunkach terenowych.
Leverage ratio i progresywność
Leverage ratio (współczynnik dźwigni) to stosunek drogi, jaką pokonuje tylne koło, do drogi pracy amortyzatora. Parametr ten wpływa na charakterystykę pracy zawieszenia i jego progresywność.
Znaczenie leverage ratio:
- Niski leverage ratio (np. 2.0:1) – większa czułość, mniejsze obciążenie amortyzatora
- Wysoki leverage ratio (np. 3.0:1) – większa progresywność, większe obciążenie amortyzatora
Progresywność układu oznacza, że zawieszenie staje się coraz twardsze w miarę kompresji, co zapobiega dobiciom i poprawia kontrolę w trudnym terenie.
Przykłady systemów:
| System | Leverage ratio (przykładowy) | Charakterystyka progresji |
|---|---|---|
| Single pivot | 2.8:1 – 3.2:1 | Często liniowa lub lekko progresywna |
| VPP | 2.5:1 – 2.8:1 | Wyraźnie progresywna |
| DW-Link | 2.3:1 – 2.7:1 | Progresywna, łatwa do dostrojenia |
| Horst link | 2.4:1 – 2.9:1 | Zależna od projektu, często progresywna |
Odpowiedni dobór leverage ratio i progresji pozwala na dostosowanie charakterystyki zawieszenia do stylu jazdy i preferencji użytkownika.
Brake jack i separacja hamowania
Brake jack to zjawisko usztywnienia lub zapadania się zawieszenia podczas hamowania, spowodowane oddziaływaniem sił hamujących na układ dźwigni. Efekt ten może ograniczać trakcję i kontrolę nad rowerem w trudnym terenie.
Minimalizacja brake jack:
- Układy 4-bar linkage z Horst link skutecznie separują siły hamowania od pracy zawieszenia
- Systemy single pivot są bardziej podatne na brake jack, szczególnie przy mocnym hamowaniu
- VPP i DW-Link oferują dobrą separację hamowania dzięki odpowiedniej geometrii układu dźwigni
Odpowiednia kinematyka zawieszenia pozwala na zachowanie pełnej aktywności zawieszenia podczas hamowania, co przekłada się na lepszą kontrolę i bezpieczeństwo.
Kinematyka zawieszenia stanowi kluczowy element wpływający na charakterystykę jazdy roweru górskiego. Wybór odpowiedniego systemu – single pivot, 4-bar linkage, VPP, DW-Link czy Horst link – powinien być podyktowany stylem jazdy, preferencjami oraz wymaganiami dotyczącymi efektywności pedałowania, absorpcji nierówności i zachowania podczas hamowania. Analiza parametrów takich jak anti-squat, leverage ratio czy separacja hamowania pozwala świadomie dobrać rower do indywidualnych potrzeb. Testowanie różnych rozwiązań w praktyce umożliwia pełne zrozumienie ich zalet i ograniczeń, co przekłada się na lepsze dopasowanie sprzętu do warunków terenowych i oczekiwań użytkownika.
