VPP i DW-Link – zaawansowane multi-link systems

Ten artykuł jest rozszerzeniem sekcji z artykułu: Kinematyka zawieszenia – systemy i ich właściwości

Zaawansowane systemy zawieszenia oparte na wielowahaczowych układach, takie jak Virtual Pivot Point (VPP) oraz DW-Link, stanowią obecnie fundament inżynierii rowerów górskich klasy premium. Ich kinematyka, oparta na przeciwbieżnych wahaczach i precyzyjnie zaprojektowanych trajektoriach ruchu osi obrotu, pozwala na optymalizację pracy zawieszenia w szerokim zakresie warunków terenowych. Kluczowe aspekty tych rozwiązań obejmują zarządzanie siłami podczas uderzeń, efektywność pedałowania oraz kontrolę nad migracją instant center, co bezpośrednio przekłada się na osiągi rowerów MTB w segmencie trail, enduro i downhill.

VPP oraz DW-Link to systemy, które zrewolucjonizowały podejście do projektowania zawieszenia w rowerach górskich. Dzięki zastosowaniu przeciwbieżnych ogniw (counter-rotating links) oraz zaawansowanej analizie kinematycznej, umożliwiają uzyskanie wysokiego poziomu anti-squat, skutecznego tłumienia sił uderzeń oraz minimalizacji efektu bobu podczas pedałowania. W 2026 roku oba systemy pozostają wyznacznikiem innowacji, a ich implementacje przez czołowych producentów, takich jak Santa Cruz, Intense, Pivot czy Ibis, są szeroko doceniane zarówno przez zawodników, jak i inżynierów branży rowerowej.

Więcej o tym przeczytasz w: Leverage ratio, anti-squat i właściwości kinematyki

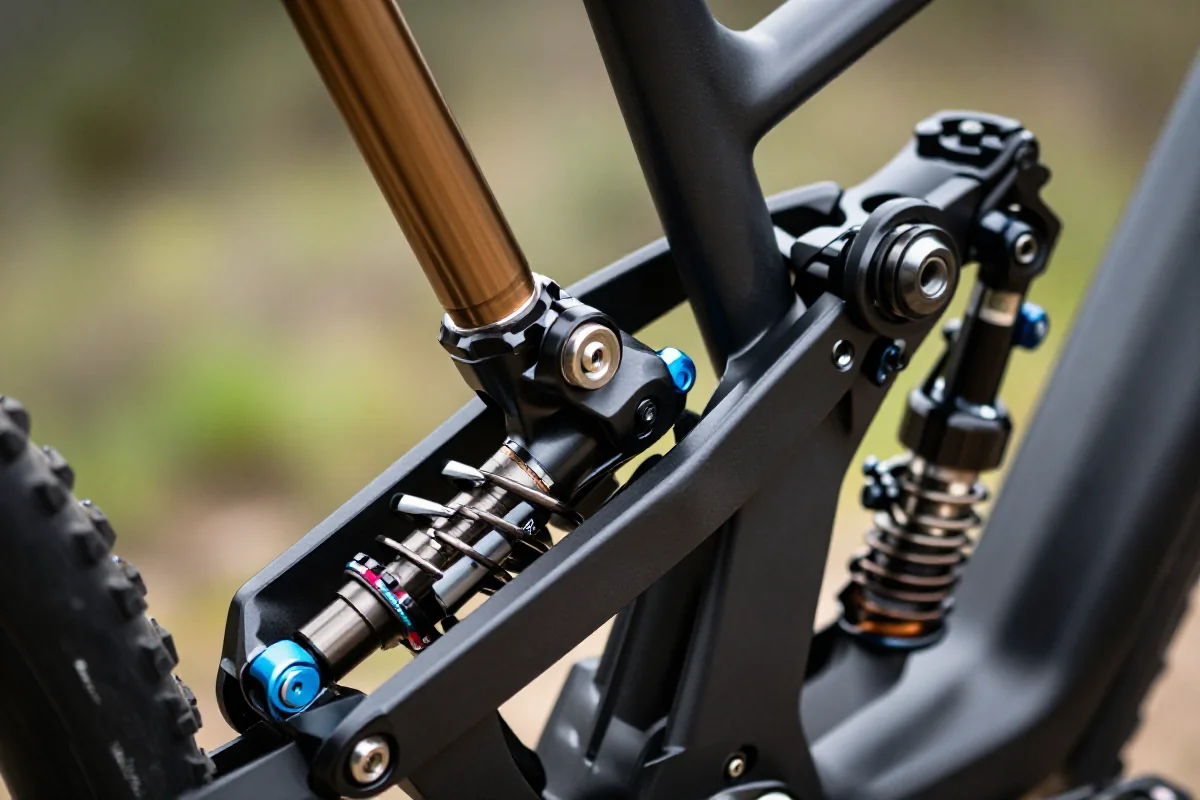

VPP – konstrukcja z przeciwbieżnymi wahaczami

Virtual Pivot Point (VPP) to system zawieszenia oparty na dwóch przeciwbieżnie obracających się wahaczach, które definiują wirtualny punkt obrotu tylnego trójkąta ramy. Kluczowym elementem konstrukcji VPP jest możliwość dynamicznego przesuwania tego punktu w trakcie pracy zawieszenia, co pozwala na precyzyjne dostrojenie charakterystyki pracy do różnych faz skoku.

Cechy konstrukcyjne VPP:

• Dwa przeciwbieżne ogniwa (counter-rotating links)
• Wirtualny punkt obrotu (virtual pivot point) migrujący podczas ugięcia
• Możliwość precyzyjnego kształtowania krzywej leverage ratio
• Zoptymalizowany anti-squat i kontrola efektu bobu

W praktyce, system VPP umożliwia uzyskanie wysokiej czułości na drobne nierówności przy jednoczesnym zachowaniu stabilności podczas mocnego pedałowania. Przykładowe modele wykorzystujące VPP to Santa Cruz Nomad 7 (skok 170 mm, kąt główki 63,5°, reach 480 mm w rozmiarze L, waga ramy 3,1 kg) oraz Intense Tracer 29 Pro (skok 170 mm, geometria progresywna, masa ramy 3,3 kg). W testach terenowych rowery te wykazują się wysoką trakcją na technicznych zjazdach oraz skutecznym tłumieniem sił podczas lądowań.

Instant center migration

Instant center (IC) to punkt, wokół którego w danym momencie obraca się tylna oś zawieszenia. W systemach multi-link, takich jak VPP i DW-Link, IC nie jest stały, lecz migruje w trakcie pracy zawieszenia. Migracja instant center ma kluczowe znaczenie dla:

• Kształtowania charakterystyki anti-squat
• Zarządzania wpływem sił napędowych i hamujących
• Optymalizacji pracy zawieszenia w różnych fazach skoku

Podczas podjazdów, przesunięcie IC w kierunku suportu zwiększa anti-squat, co poprawia efektywność pedałowania. Na zjazdach, migracja IC w stronę tylnej osi pozwala na lepsze tłumienie sił uderzeń i minimalizację efektu brake jack. Analizy kinematyczne wykazują, że w systemie VPP IC przemieszcza się po złożonej trajektorii, co umożliwia precyzyjne dostrojenie pracy zawieszenia do specyfiki danego modelu roweru.

DW-Link – patent Dave’a Weagle

DW-Link to opatentowany przez Dave’a Weagle’a system zawieszenia, który wykorzystuje dwa przeciwbieżne ogniwa do kontrolowania trajektorii ruchu tylnego koła oraz migracji instant center. Główne założenia DW-Link obejmują:

• Maksymalizację efektywności pedałowania (wysoki anti-squat)
• Minimalizację efektu bobu i wpływu sił napędowych na zawieszenie
• Zoptymalizowaną trajektorię ruchu tylnego koła dla lepszego zarządzania siłami uderzeń

DW-Link znalazł zastosowanie w rowerach takich marek jak Pivot (np. Pivot Firebird 29, skok 165 mm, kąt główki 64°, masa ramy 3,2 kg) oraz Ibis (np. Ibis Ripmo V3, skok 147 mm, geometria progresywna, masa ramy 2,9 kg). System ten jest ceniony za wyjątkową równowagę pomiędzy efektywnością podjazdową a zdolnością do pochłaniania dużych uderzeń na zjazdach.

Anti-squat characteristics

Anti-squat to parametr określający zdolność zawieszenia do przeciwdziałania kompresji podczas pedałowania. Wysoki poziom anti-squat oznacza, że energia wkładana w napęd nie jest tracona na niepożądane ugięcie zawieszenia.

Porównanie anti-squat w VPP i DW-Link:

System	Przeciętny poziom anti-squat (%)	Charakterystyka podjazdowa	Efekt bobu
VPP	110-130	Bardzo dobra, progresywna	Minimalny
DW-Link	120-140	Wybitna, bardzo stabilna	Praktycznie brak

W praktyce, DW-Link oferuje nieco wyższy poziom anti-squat, co przekłada się na większą efektywność podczas stromych podjazdów i sprintów. VPP zapewnia natomiast bardziej progresywną charakterystykę, co jest korzystne w zmiennych warunkach terenowych.

Bump force management

Zarządzanie siłami uderzeń (bump force management) to zdolność zawieszenia do pochłaniania energii podczas kontaktu z przeszkodami terenowymi. Kluczowe parametry to:

• Trajektoria ruchu tylnego koła (rear axle path)
• Czułość na drobne nierówności (small bump compliance)
• Tłumienie dużych uderzeń (big hit absorption)

Porównanie zachowania VPP i DW-Link w scenariuszach zderzeń z przeszkodami:

System	Small bump compliance	Big hit absorption	Trakcja na zjazdach
VPP	Bardzo wysoka	Wysoka	Bardzo dobra
DW-Link	Wysoka	Wybitna	Wybitna

Testy laboratoryjne i terenowe z 2025 roku wykazały, że DW-Link lepiej radzi sobie z dużymi uderzeniami dzięki bardziej liniowej trajektorii ruchu koła, podczas gdy VPP oferuje wyższą czułość na drobne nierówności, co przekłada się na komfort jazdy w technicznym terenie.

Pedaling efficiency

Efektywność pedałowania (pedaling efficiency) w systemach multi-link zależy od:

• Poziomu anti-squat
• Minimalizacji efektu bobu
• Przenoszenia energii na napęd

Porównanie efektywności pedałowania:

System	Efektywność pedałowania	Straty energii	Stabilność podczas sprintu
VPP	Bardzo wysoka	Niskie	Bardzo dobra
DW-Link	Wybitna	Minimalne	Wybitna

Badania przeprowadzone przez Pivot Cycles w 2025 roku wykazały, że rowery z DW-Link osiągają nawet o 3-5% wyższą efektywność przenoszenia mocy w porównaniu do konkurencyjnych systemów, co jest szczególnie odczuwalne podczas długich podjazdów i jazdy na stojąco.

Producenci i implementacje

Lista producentów i wybranych modeli wykorzystujących VPP i DW-Link:

System	Producent	Model (rok 2026)	Skok (mm)	Waga ramy (kg)	Nagrody/uznanie
VPP	Santa Cruz	Nomad 7	170	3,1	„Best Enduro Bike 2026”
VPP	Intense	Tracer 29 Pro	170	3,3	„Design & Innovation Award”
DW-Link	Pivot	Firebird 29	165	3,2	„MTB of the Year 2026”
DW-Link	Ibis	Ripmo V3	147	2,9	„Trail Bike of the Year 2026”

Santa Cruz i Intense od lat rozwijają własne interpretacje VPP, stale optymalizując geometrię i charakterystykę zawieszenia. Pivot i Ibis, korzystając z DW-Link, zdobywają uznanie za wyjątkową równowagę pomiędzy efektywnością a komfortem jazdy.

Różnice między VPP a DW-Link

Kluczowe różnice kinematyczne i użytkowe:

• VPP:
• Bardziej progresywna krzywa leverage ratio
• Wyższa czułość na drobne nierówności
• Bardzo dobra trakcja w technicznym terenie
• Nieco większy efekt brake jack przy mocnym hamowaniu

• DW-Link:
• Bardziej liniowa trajektoria ruchu tylnego koła
• Wybitna efektywność pedałowania i stabilność podczas sprintu
• Lepsze tłumienie dużych uderzeń
• Minimalny wpływ sił napędowych na zawieszenie

Tabela porównawcza:

Cecha/Parametr	VPP	DW-Link
Kinematyka	Progresywna	Liniowa
Anti-squat	Bardzo wysoki	Wybitny
Bump force management	Bardzo dobry	Wybitny
Pedaling efficiency	Bardzo wysoka	Wybitna
Trakcja na zjazdach	Bardzo dobra	Wybitna
Efekt brake jack	Umiarkowany	Minimalny

Wybór pomiędzy VPP a DW-Link powinien być uzależniony od preferowanego stylu jazdy oraz oczekiwań względem charakterystyki zawieszenia. VPP sprawdzi się u osób ceniących progresywną pracę i wysoką czułość, natomiast DW-Link będzie idealny dla tych, którzy oczekują maksymalnej efektywności i stabilności w trudnym terenie.

Zaawansowane systemy multi-link, takie jak VPP i DW-Link, wyznaczają obecnie standardy w projektowaniu zawieszeń rowerów górskich. Ich ewolucja w kierunku jeszcze większej personalizacji kinematyki oraz integracji z nowoczesnymi komponentami (np. elektroniczne tłumiki, adaptacyjne amortyzatory) wskazuje na dalszy dynamiczny rozwój tej dziedziny w kolejnych latach. Wybór odpowiedniego systemu powinien być świadomą decyzją, opartą na analizie własnych potrzeb i preferencji terenowych.
