Kinematyka Zawieszenia MTB – Systemy Linkage

Ten artykuł jest rozszerzeniem sekcji z artykułu: Tylne Amortyzatory MTB – Rear Shocks

Kinematyka zawieszenia w rowerach MTB stanowi kluczowy element wpływający na zachowanie roweru w terenie, komfort jazdy oraz efektywność przenoszenia mocy. Współczesne konstrukcje wykorzystują zaawansowane systemy linkage, które determinują sposób pracy tylnego zawieszenia, kontrolę nad kołem oraz reakcję na siły napędowe i hamujące. Wybór odpowiedniego systemu kinematycznego ma bezpośredni wpływ na osiągi roweru w różnych warunkach terenowych, od tras XC po wymagające zjazdy enduro i DH.

Zrozumienie różnic pomiędzy popularnymi rozwiązaniami, takimi jak single pivot, VPP, DW-Link czy Horst-Link/FSR, pozwala świadomie dobrać rower do własnych preferencji i stylu jazdy. Analiza leverage ratio, anti-squat oraz charakterystyki pracy zawieszenia umożliwia ocenę, jak dany system poradzi sobie z tłumieniem nierówności, efektywnością pedałowania i zachowaniem trakcji.

Więcej o tym przeczytasz w: Tuning Tylnego Amortyzatora MTB

Analiza systemów linkages w MTB

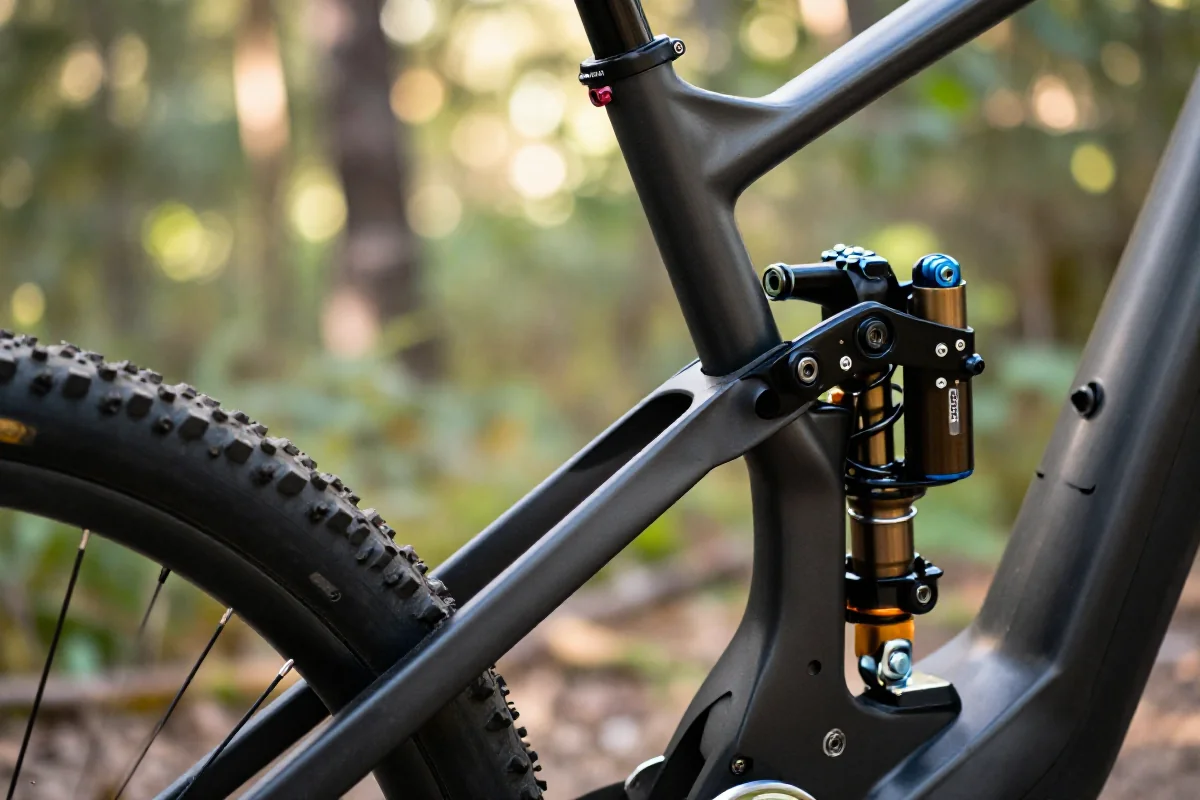

Single Pivot – Prostota i Wady

System single pivot opiera się na jednym głównym punkcie obrotu ramy względem tylnego koła. Wahacz tylnego trójkąta obraca się wokół osi umieszczonej w okolicy mufy suportu lub nieco powyżej.

Cechy systemu single pivot:

• Minimalna liczba ruchomych elementów
• Prosta konstrukcja i niska masa
• Łatwa konserwacja i serwisowanie

Wady systemu single pivot:

• Ograniczona możliwość kontroli ścieżki ruchu osi koła
• Wysoka zależność od ustawień tłumika dla uzyskania pożądanej charakterystyki
• Mniejsza efektywność anti-squat, co skutkuje bujaniem podczas pedałowania
• Ograniczona separacja sił napędowych i hamujących

Wpływ na osiągi: System single pivot sprawdza się w prostych, lekkich konstrukcjach (np. rowery XC), jednak w trudniejszym terenie może powodować utratę trakcji i mniej efektywne przenoszenie mocy.

4-Bar Linkage Designs

Konstrukcje 4-bar linkage wykorzystują cztery połączone przegubowo elementy, tworząc zamknięty układ dźwigni. Najpopularniejszym wariantem jest tzw. Horst-Link, gdzie jeden z punktów obrotu znajduje się przed osią tylnego koła.

Kluczowe elementy 4-bar linkage:

• Główna rama
• Wahacz
• Dwa dodatkowe ogniwa (linki) łączące wahacz z ramą

Zalety systemów 4-bar linkage:

• Możliwość precyzyjnego kształtowania ścieżki ruchu osi koła
• Lepsza separacja sił napędowych i hamujących
• Szerokie możliwości dostosowania leverage ratio i anti-squat

Porównanie systemów linkage:

System	Złożoność	Kontrola ścieżki osi	Anti-squat	Efektywność pedałowania	Trakcja
Single Pivot	Niska	Ograniczona	Niska	Średnia	Średnia
4-Bar Linkage	Średnia	Wysoka	Wysoka	Wysoka	Wysoka
VPP	Wysoka	Bardzo wysoka	Wysoka	Bardzo wysoka	Wysoka
DW-Link	Wysoka	Bardzo wysoka	Bardzo wysoka	Bardzo wysoka	Bardzo wysoka
Horst-Link/FSR	Średnia	Wysoka	Wysoka	Wysoka	Bardzo wysoka

Systemy 4-bar linkage są szeroko stosowane w rowerach trailowych, enduro i DH, gdzie wymagana jest wysoka kontrola nad zawieszeniem.

VPP (Virtual Pivot Point)

VPP (Virtual Pivot Point) to zaawansowany system kinematyki, w którym dwa równoległe linki obracają się wokół różnych osi, tworząc wirtualny punkt obrotu tylnego trójkąta.

Zasada działania VPP:

• Dwa linki o różnych długościach i kątach
• Wirtualny punkt obrotu zmienia swoje położenie podczas pracy zawieszenia
• Pozwala na precyzyjne kształtowanie ścieżki ruchu osi koła i leverage ratio

Zalety VPP:

• Wysoka efektywność pedałowania dzięki zoptymalizowanemu anti-squat
• Skuteczna separacja sił napędowych i hamujących
• Możliwość uzyskania progresywnej charakterystyki zawieszenia

Przykłady rowerów z VPP:

• Santa Cruz Nomad, Santa Cruz Hightower, Juliana Roubion

VPP zapewnia bardzo dobrą trakcję i stabilność w trudnym terenie, jednocześnie minimalizując straty energii podczas pedałowania.

DW-Link

DW-Link (Dave Weagle Linkage) to opatentowany system wykorzystujący dwa równoległe, krótkie linki, które kontrolują ruch tylnego trójkąta względem ramy.

Mechanika DW-Link:

• Dwa krótkie linki o precyzyjnie dobranych długościach i kątach
• Zmienna ścieżka ruchu osi koła, zoptymalizowana pod kątem anti-squat i progresji

Korzyści DW-Link:

• Bardzo wysoka efektywność pedałowania (anti-squat)
• Minimalizacja efektu bujania podczas jazdy na stojąco i podjazdów
• Wyjątkowa trakcja i kontrola nad kołem w trudnym terenie

Porównanie z innymi systemami: DW-Link oferuje bardziej zaawansowaną kontrolę nad leverage curve i ścieżką ruchu osi koła niż single pivot czy klasyczne 4-bar linkage. System ten stosowany jest m.in. w rowerach Ibis Ripmo, Pivot Mach 6, czy Devinci Spartan.

Horst-Link/FSR

Horst-Link to specyficzna odmiana 4-bar linkage, w której dolny punkt obrotu znajduje się przed osią tylnego koła. FSR (Future Shock Rear) to nazwa handlowa systemu stosowana przez Specialized.

Cechy Horst-Link/FSR:

• Punkt obrotu na dolnych widełkach, przed osią tylnego koła
• Umożliwia niezależny ruch tylnego koła podczas hamowania
• Poprawia trakcję i kontrolę w trudnych warunkach

Zastosowania:

• Specialized Stumpjumper, Enduro, Demo
• Norco Sight, Trek Session (starsze modele)

Kluczowe zalety:

• Wysoka trakcja podczas hamowania
• Dobra separacja sił napędowych i hamujących
• Szerokie możliwości kształtowania leverage curve

System Horst-Link/FSR jest szczególnie ceniony w rowerach enduro i DH, gdzie kontrola nad zawieszeniem podczas hamowania jest kluczowa.

Anti-squat i Pedaling Efficiency

Anti-squat to parametr określający, w jakim stopniu zawieszenie przeciwdziała ugięciu pod wpływem sił napędowych podczas pedałowania. Wysoki poziom anti-squat minimalizuje efekt bujania i poprawia efektywność przenoszenia mocy.

Czynniki wpływające na anti-squat:

• Położenie punktów obrotu w systemie linkage
• Kształt ścieżki ruchu osi koła
• Przełożenia napędu (np. 1×12, 2×12)
• Geometria ramy i położenie środka ciężkości

Efektywność pedałowania w różnych systemach:

System	Anti-squat	Efektywność pedałowania
Single Pivot	Niska	Średnia
4-Bar Linkage	Wysoka	Wysoka
VPP	Wysoka	Bardzo wysoka
DW-Link	Bardzo wysoka	Bardzo wysoka
Horst-Link/FSR	Wysoka	Wysoka

Systemy VPP i DW-Link oferują najwyższy poziom anti-squat, co przekłada się na bardzo efektywne pedałowanie nawet w trudnym terenie.

Leverage Curve Charakterystyki

Leverage ratio (krzywa dźwigni) to stosunek przemieszczenia osi tylnego koła do przemieszczenia tłumika. Charakterystyka leverage curve wpływa na progresję, czułość i końcowy zakres pracy zawieszenia.

Typy leverage curve:

• Liniowa – stały stosunek przez cały zakres pracy
• Progresywna – rosnący opór w końcowej fazie ugięcia
• Regresywna – malejący opór w końcowej fazie ugięcia (rzadko stosowana)

Wpływ systemów linkage na leverage curve:

• Single pivot – najczęściej liniowa lub lekko progresywna
• 4-bar linkage – szerokie możliwości kształtowania, często progresywna
• VPP, DW-Link – zaawansowane, progresywne krzywe dźwigni, umożliwiające wysoką czułość na początku i dużą odporność na dobicia
• Horst-Link/FSR – elastyczność w projektowaniu, często progresywna

Przykład leverage curve w praktyce:

• Rower enduro z progresywną krzywą leverage ratio (np. 2.8:1 na początku, 2.2:1 na końcu) zapewnia czułość na małe nierówności i odporność na dobicia przy dużych ugięciach.

Zrozumienie leverage curve pozwala dobrać zawieszenie do preferowanego stylu jazdy – od czułych, komfortowych rowerów trailowych po progresywne maszyny enduro i DH.

Znajomość kinematyki zawieszenia MTB oraz różnic pomiędzy systemami linkage pozwala świadomie wybrać rower dopasowany do indywidualnych potrzeb i warunków terenowych. Single pivot oferuje prostotę i niską masę, lecz ograniczoną kontrolę nad zawieszeniem. Systemy 4-bar linkage, VPP, DW-Link i Horst-Link/FSR zapewniają zaawansowaną kontrolę nad ścieżką ruchu osi koła, leverage curve oraz efektywnością pedałowania. Analiza parametrów takich jak anti-squat i leverage ratio umożliwia ocenę, jak rower zachowa się podczas podjazdów, zjazdów i hamowania.

Dobór odpowiedniego systemu kinematyki zawieszenia powinien uwzględniać styl jazdy, preferowane trasy oraz oczekiwania względem komfortu i wydajności. W 2026 roku producenci oferują szeroką gamę rozwiązań, które pozwalają precyzyjnie dopasować rower MTB do najbardziej wymagających użytkowników.
