Tylne Amortyzatory MTB – Rear Shocks

Ten artykuł jest rozszerzeniem sekcji z artykułu: Systemy Amortyzacji MTB

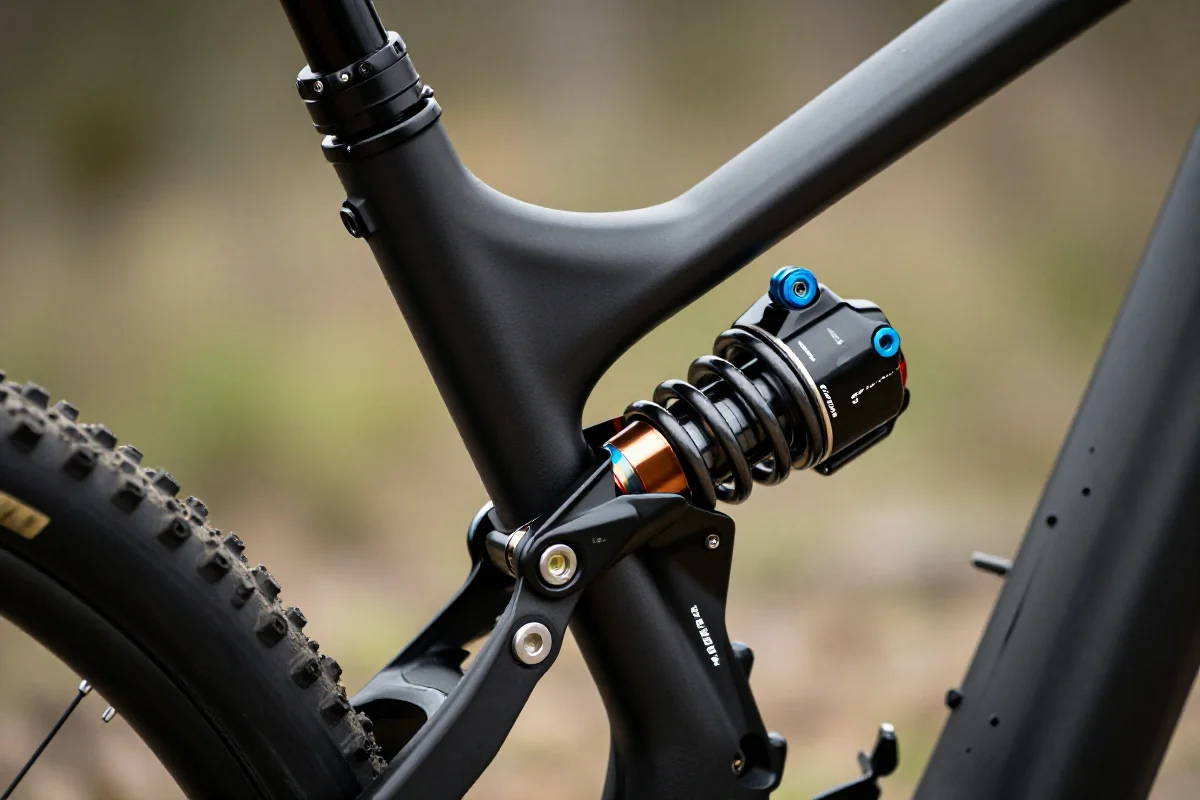

Tylne amortyzatory stanowią kluczowy element systemu zawieszenia w rowerach MTB, bezpośrednio wpływając na trakcję, komfort oraz kontrolę podczas jazdy w terenie. Współczesne konstrukcje rowerów górskich wykorzystują zaawansowane rozwiązania technologiczne, które pozwalają na precyzyjne dostosowanie charakterystyki pracy tylnego zawieszenia do wymagań użytkownika oraz specyfiki trasy.

Wybór odpowiedniego tylnego amortyzatora, jego typu, rozmiaru oraz ustawień, jest ściśle powiązany z kinematyką ramy oraz przeznaczeniem roweru. Zrozumienie podstawowych pojęć, takich jak eye-to-eye, stroke, leverage ratio czy charakterystyka kinematyki, umożliwia świadome dopasowanie komponentu do stylu jazdy, co przekłada się na maksymalizację osiągów i bezpieczeństwa.

Więcej o tym przeczytasz w: Typy i Rozmiary Tylnych Amortyzatorów MTB

Typy tylnych amortyzatorów

W rowerach MTB stosuje się dwa główne typy tylnych amortyzatorów: powietrzne (air shocks) oraz sprężynowe (coil shocks). Każdy z nich charakteryzuje się odmienną budową, sposobem działania oraz przeznaczeniem.

• Amortyzatory powietrzne (air shocks):
• Regulacja twardości poprzez zmianę ciśnienia powietrza.
• Niska masa własna (zazwyczaj 300–500 g).
• Możliwość precyzyjnego dostosowania progresji poprzez tokeny objętościowe.
• Szeroki zakres regulacji tłumienia odbicia i kompresji.
• Popularne modele: Fox Float X, RockShox Super Deluxe Air, DT Swiss R 535 One.

• Amortyzatory sprężynowe (coil shocks):
• Wykorzystują stalową lub tytanową sprężynę śrubową.
• Wyższa masa (500–900 g w zależności od sprężyny).
• Bardziej liniowa charakterystyka pracy, odporność na przegrzewanie.
• Mniejsza liczba regulacji progresji, konieczność doboru odpowiedniej twardości sprężyny.
• Popularne modele: Fox DHX2, RockShox Super Deluxe Coil, Öhlins TTX22M.

Porównanie zastosowania w różnych stylach jazdy:

Typ amortyzatora	XC/Maraton	Trail/All-Mountain	Enduro	Downhill
Air shock	✔️	✔️	✔️	❌
Coil shock	❌	✔️	✔️	✔️

Więcej o tym przeczytasz w: Tuning Tylnego Amortyzatora MTB

Rozmiary (eye-to-eye, stroke)

Dobór odpowiedniego rozmiaru tylnego amortyzatora jest kluczowy dla kompatybilności z ramą oraz prawidłowego działania zawieszenia.

• Eye-to-eye:
• Odległość między środkami tulei montażowych (w mm lub calach, np. 210×55 mm).
• Standardowe długości: 165, 185, 190, 200, 205, 210, 230 mm.
• Pomiar wykonuje się od środka jednego oka do środka drugiego, przy całkowicie wyprostowanym amortyzatorze.
• Niewłaściwy dobór eye-to-eye skutkuje nieprawidłową geometrią i zakresem pracy zawieszenia.

• Stroke (skok):
• Maksymalna długość, o jaką tłok może się przesunąć (zazwyczaj 38–65 mm).
• Skok amortyzatora determinuje maksymalny skok tylnego koła, zależny od leverage ratio ramy.
• Zbyt krótki stroke ogranicza zakres pracy zawieszenia, zbyt długi może prowadzić do uszkodzenia ramy.

Dobór rozmiaru amortyzatora do ramy MTB:

1. Sprawdź specyfikację producenta ramy – podane są kompatybilne wartości eye-to-eye i stroke.
2. Zmierz istniejący amortyzator, jeśli wymieniasz komponent.
3. Upewnij się, że nowe mocowania (hardware) pasują do szerokości i średnicy tulei ramy.
4. Wybierz amortyzator o identycznych parametrach, by zachować prawidłową geometrię i pracę zawieszenia.

Więcej o tym przeczytasz w: Regulacje i Setup Zawieszenia MTB

Kinematyka zawieszenia

Kinematyka zawieszenia opisuje sposób, w jaki ruch tylnego koła przekłada się na pracę amortyzatora. To kluczowy aspekt wpływający na efektywność tłumienia, trakcję i komfort jazdy.

• Znaczenie kinematyki:
• Określa, jak zawieszenie reaguje na nierówności, hamowanie i pedałowanie.
• Wpływa na progresję lub liniowość pracy zawieszenia.
• Pozwala zoptymalizować zachowanie roweru w zależności od stylu jazdy i terenu.

• Przykłady systemów zawieszenia:
• Single Pivot: Prosta konstrukcja, łatwa konserwacja, liniowa charakterystyka.
• Horst Link (FSR): Oddziela siły napędowe od pracy zawieszenia, poprawia trakcję.
• VPP (Virtual Pivot Point): Złożona kinematyka, progresywna charakterystyka, szeroko stosowana w rowerach enduro i trail.
• DW-Link: Efektywne tłumienie bobowania, progresywna praca, popularny w rowerach wysokiej klasy.

Każdy system wymaga indywidualnego doboru amortyzatora pod kątem charakterystyki tłumienia i progresji.

Więcej o tym przeczytasz w: Kinematyka Zawieszenia MTB – Systemy Linkage

Leverage curve

Leverage ratio (współczynnik dźwigni) to stosunek ruchu tylnego koła do ruchu tłoka amortyzatora. Leverage curve (krzywa dźwigni) opisuje, jak ten stosunek zmienia się w trakcie ugięcia zawieszenia.

• Wpływ leverage ratio na wydajność:
• Niski leverage ratio (2.0–2.5): większa czułość, mniejsze obciążenie amortyzatora.
• Wysoki leverage ratio (2.8–3.5): większy zakres ruchu koła, większe obciążenie tłoka.
• Progresywna krzywa: zawieszenie staje się twardsze w końcowej fazie ugięcia, zapobiega dobiciom.
• Liniowa krzywa: stała charakterystyka przez cały zakres pracy.

• Przykłady leverage curves:
• Progresywna: typowa dla rowerów enduro i downhill, umożliwia agresywną jazdę w trudnym terenie.
• Liniowa: spotykana w rowerach trailowych i XC, zapewnia przewidywalność i efektywność pedałowania.

Tabela porównawcza leverage ratio:

Typ zawieszenia	Początkowy leverage	Końcowy leverage	Charakterystyka
Progresywna	2.8	2.1	Twardniejąca
Liniowa	2.5	2.5	Stała
Regresywna	2.1	2.8	Mięknąca (niezalecana)

Air vs coil rear shocks

Wybór między amortyzatorem powietrznym a sprężynowym zależy od preferencji użytkownika, stylu jazdy oraz charakterystyki ramy.

• Amortyzatory powietrzne (air shocks):
• Zalety:
• Niska masa, łatwość regulacji twardości.
• Możliwość szybkiego dostosowania do różnych tras.
• Progresywna charakterystyka, szczególnie korzystna w rowerach z liniową kinematyką.
• Wady:
• Większa podatność na przegrzewanie podczas długich zjazdów.
• Wymagają regularnej konserwacji uszczelek i smarowania.

• Amortyzatory sprężynowe (coil shocks):
• Zalety:
• Bardzo płynna, liniowa praca w całym zakresie ugięcia.
• Odporność na fading i przegrzewanie.
• Mniejsze tarcie wewnętrzne, lepsza czułość na małe nierówności.
• Wady:
• Wyższa masa, konieczność doboru odpowiedniej sprężyny.
• Mniej elastyczne w szybkim dostosowaniu do różnych tras.

Tabela porównawcza air vs coil rear shocks:

Cecha	Air shock	Coil shock
Masa	300–500 g	500–900 g
Regulacja twardości	Szybka (ciśnienie)	Wymiana sprężyny
Progresja	Łatwa (tokeny)	Ograniczona
Czułość	Dobra	Bardzo dobra
Odporność na fading	Średnia	Wysoka
Konserwacja	Częsta	Rzadsza

• Idealne zastosowanie:
• Air shock: rowery XC, trail, all-mountain, enduro z liniową kinematyką.
• Coil shock: rowery enduro, downhill, użytkownicy preferujący maksymalną czułość i liniowość pracy.

Tylne amortyzatory MTB to zaawansowane komponenty, których wybór i konfiguracja mają kluczowe znaczenie dla osiągów roweru w terenie. Dobór odpowiedniego typu (air lub coil), właściwego rozmiaru (eye-to-eye, stroke) oraz zrozumienie kinematyki zawieszenia i leverage curve pozwala na optymalne wykorzystanie potencjału ramy i pełną kontrolę nad rowerem. Regularna konserwacja oraz świadome ustawienia tłumienia i progresji gwarantują nie tylko bezpieczeństwo, ale także maksymalizację komfortu i efektywności jazdy w każdych warunkach terenowych.
